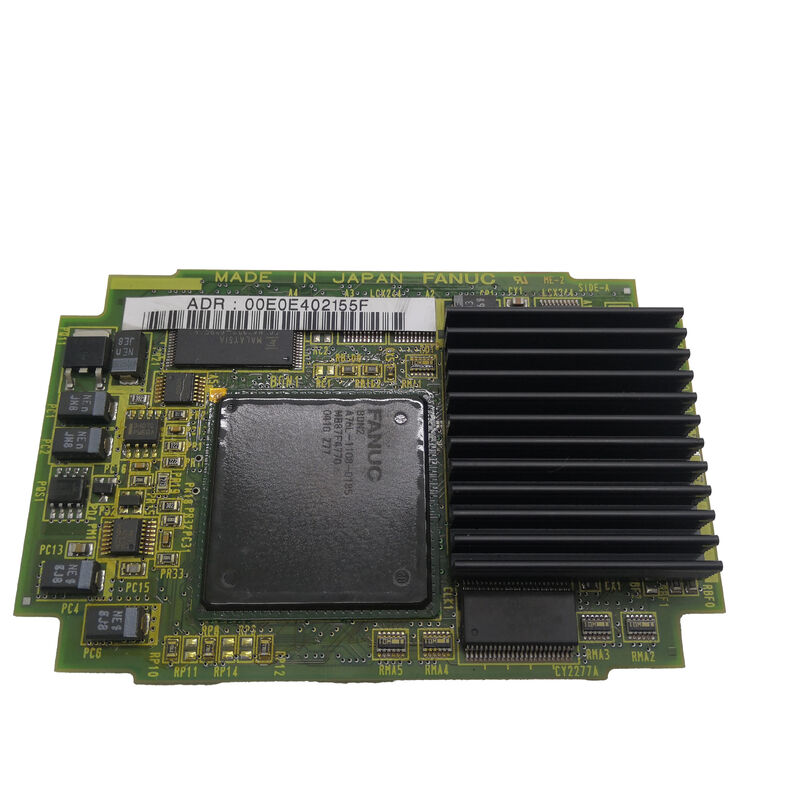

Fanuc CPU A20B-3300-0312 A20B33000312 A2OB-33OO-O312 このプロセッサは

A20B-3300-0312 | FANUC 21i-B および 210i-SB Pentium CPU モジュール - 16MB DRAM / A20B-3300 シリーズ / iB 世代プロセッサ カード

シリーズ 21i-B および 210i-SB — iB プラットフォーム

FANUC シリーズ 21i-B は、21i CNC プラットフォームの第 2 ハードウェア世代であり、中程度の複雑さの工作機械向けの高性能でコンパクトな CNC です。 「B」モデルは、21i-A からのハードウェアの進歩を表しており、以前の 486 アーキテクチャを Pentium プロセッサに置き換えています。

シリーズ 210i-SB はサブバリアントです。通常、「210i」という名称は FANUC Power Motion i シリーズまたは特定の機械統合型 CNC 構成を識別し、「SB」はモデル SB バリアントを示します。どちらのシステムも同じ A20B-3300-0312 CPU モジュールを共有しており、これら 2 つの CNC 世代にわたって共通のプロセッサ プラットフォームが確認されています。

主な仕様

A20B-3300-031x — Pentium CPU モジュール ファミリ

A20B-3300-031x シリーズは、i シリーズ B 世代の Pentium クラス CPU モジュールのグループを形成します。

以前の A20B-3300-029x ファミリ (486DX プロセッサを使用) と比較して、031x Pentium ボードはシリーズ 21i-B のコンピューティング パフォーマンスを Pentium 世代にもたらし、より高い命令スループットを実現し、iB プラットフォームで利用可能なより要求の厳しい CNC オプションをサポートしました。

アプリケーションシナリオ

21i-B CNC プロセッサの障害:FANUC シリーズ 21i-B CNC が初期化に失敗します。システムが起動の途中で停止するか、CPU レベルのアラームが表示されます。 A20B-3300-0312 モジュールが障害として識別されます。交換により21i-Bの処理機能が回復します。

210i-SB CPUモジュールの交換：FANUC 210i-SB システムの CPU モジュールでは、ボード温度に関連する断続的な障害が発生します。 A20B-3300-0312 は積極的に交換され、信頼性の高い CNC 動作が回復します。

よくある質問

Q1: A20B-3300-0311 と A20B-3300-0312 の違いは何ですか?

どちらも、031x ファミリの 16MB DRAM を搭載した Pentium CPU モジュールです。 A20B-3300-0311 は、シリーズ 16i-B および 18i-B CNC システムに対応します。 A20B-3300-0312 は、シリーズ 21i-B および 210i-SB に対応します。これらは交換可能ではなく、それぞれが特定の CNC のボード スロットとそのプラットフォームのシステム ソフトウェアに適合します。

Q2: A20B-3300-0312 は A20B-3300-0311 よりも多くの DRAM を搭載していますか?

0311 と 0312 はどちらも 16MB DRAM を搭載しています。 A20B-3300-0313 (0i-C 用) には 32MB SDRAM (より大容量で、SDRAM と DRAM の異なるメモリ テクノロジ) が搭載されています。メモリ容量の違いは、0i-C 世代と 21i-B 世代のソフトウェア フットプリントが大きいことを反映しています。

Q3: A20B-3300-0312 を交換すると、保存されている CNC パラメータに影響しますか?

いいえ。CNC パラメータは、CPU ボードとは別の SRAM メモリ モジュール内に存在します。 A20B-3300-0312 を交換しても、保存されているパラメータ、プログラム、ツール データには影響しません。交換品を取り付けた後、CNC が起動し、無傷の SRAM からパラメータを読み取ります。

Q4: A20B-3300-0312 のコア交換オプションとは何ですか?

コア交換とは、顧客の障害のあるボードと引き換えに、修理/テスト済みの交換用ボードが提供されることを意味します。顧客は交換費用を支払い、障害のあるモジュールを返却します。これにより、ボードを完全に購入する場合と比べて、交換用ボードの純コストが削減されます。
