| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2101-0711 |
部品番号: A20B-2101-0711
メーカー: FANUC株式会社 (日本)
製品カテゴリ: 基板 — Beta-i SVSP サーボ/スピンドルアンプ制御基板
シリーズ: A20B-2101

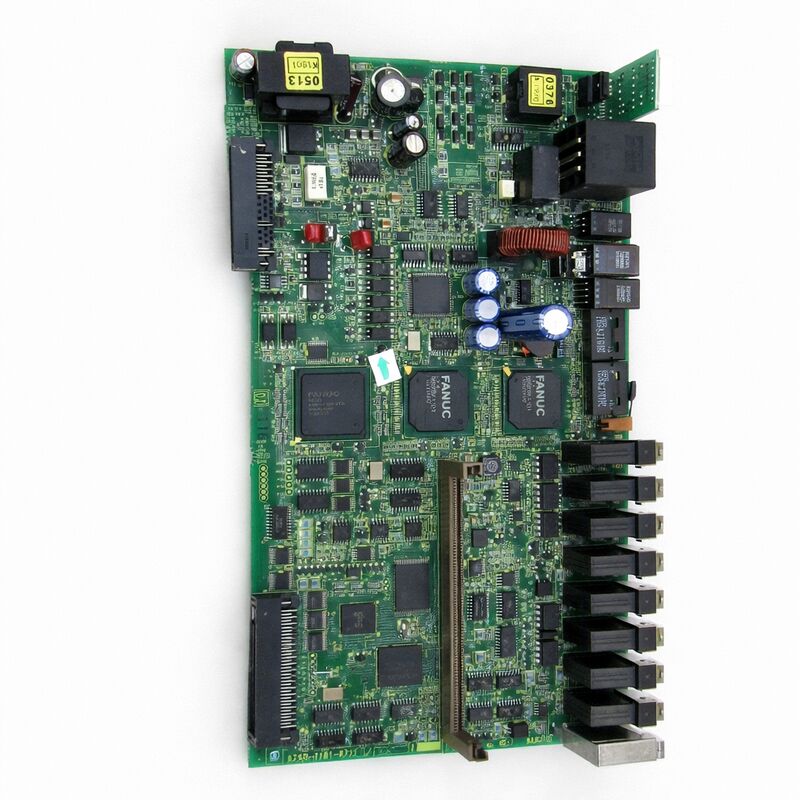

FANUC A20B-2101-0711 は、FANUCのBeta-i SVSP複合サーボおよびスピンドルアンプ用の制御プリント基板です。SVSP（サーボおよびスピンドル）は、サーボ軸制御とスピンドル駆動機能を単一モジュールに統合したコンパクトなアンプユニットです。このアプローチにより、個別のAlpha-iサーボおよびスピンドルアンプスタックが過剰となる小型および中型CNC工作機械でのキャビネットスペースと配線複雑性が削減されます。A20B-2101-0711は、SVSPユニットのインテリジェンス層です。
アンプの動作に必要なすべての制御ロジック機能を処理します。具体的には、FSSB光ファイバーバス経由でCNCから速度およびトルクコマンドを受信し、電力変換回路を管理し、モーター巻線からの電流フィードバックを監視し、高周波で電流制御ループを実行し、ドライブステータス、アラームコード、エンコーダフィードバックをCNCに報告します。
モーター電流を実際にスイッチングするトランジスタブリッジと整流器であるパワー段は、アンプの別個の部分です。
A20B-2101-0711制御基板は、パワー段に指示を与え、正しく動作しているかを監視します。
この基板は、FANUCのBeta-iサーボアンプファミリー用の制御PCBをカバーするA20B-2101シリーズの一部です。
Beta-iファミリーは、より大型のAlpha-iシリーズとは異なるアンプアーキテクチャを使用しています。これは、FANUCのドライブラインナップの経済的でコンパクトなエンド向けに設計されており、旋盤、立形マシニングセンタ、および軸負荷がより高電流のAlpha-iドライブを必要としない類似の機械の小型サーボモーターおよびスピンドルモーターに電力を供給します。
主な仕様
パラメータ
| 互換性のあるアンプ | FANUC Beta-i SVSP (複合サーボ/スピンドル) |
|---|---|
| 基板機能 | ドライブ制御ロジック — コマンド受信、電流ループ、フィードバック、アラーム |
| CNCインターフェース | FSSB光ファイバーシリアルサーボバス |
| モータータイプ | Beta-iサーボモーター、Beta-iスピンドルモーター |
| シリーズ | A20B-2101 |
| ステータス | 入手可能 — オーバーホール済み、テスト済み |
| 原産国 | 日本 |
| Beta-i SVSPアーキテクチャ | SVSPアンプのコンセプトは、コンパクトなCNC工作機械におけるキャビネットスペースという実用的な制約に対処します。 |
Beta-i SVSPは、サーボとスピンドルドライブを1つのモジュールに統合しており、通常は2つまたは3つのサーボ軸とスピンドル用に構成されます。A20B-2101-0711制御基板は、この多機能構成を1つのPCBから管理します。
SVSPが処理するすべてのサーボ軸のFSSBコマンド、およびスピンドルセクションのシリアルスピンドルコマンドを受信し、それに応じてパワー段を調整します。
この統合は効率的ですが、依存関係が生じます。制御基板が故障すると、そのSVSPユニットが担当するすべてのドライブ機能が同時に停止します。
1つのSVSPを介して動作する2つのサーボ軸とスピンドルを備えた機械は、単一のA20B-2101-0711基板が故障した場合、すべての軸の動きとスピンドル制御を失います。したがって、生産を復旧するためには、交換用基板の迅速な調達が重要です。
制御基板の故障 — 予想されること
A20B-2101-0711は継続的な自己監視を実行します。過電流、過電圧、エンコーダエラー、熱過負荷、またはFSSB通信障害などの障害状態を検出すると、CNCのアラーム画面、および通常はSVSPアンプのフロントパネルにある7セグメントLEDディスプレイに表示されるアラームコードを生成します。
(特にSV401、SV404、SV417など) が起動時または負荷下ですぐに発生し、すべての軸で同時に表示され、モーターハードウェア（ケーブル、エンコーダ、モーター）が正しくテストされる場合、ドライブ制御基板が原因である可能性が高いです。
SVSPフロントパネルに表示されるドライブユニットアラーム点滅LEDコードは、FANUC Beta-iアンプアラームコードリストと照合する必要があります。モーターが動く前に、電源投入直後に表示されるコードは、モーターまたはケーブルの障害ではなく、基板レベルの障害を示すことが多いです。
同時多軸障害は特に強力な兆候です。個々の軸の障害は通常、その軸のモーターまたはケーブルの問題を示します。
1つのSVSPが担当するすべての軸で同時にアラームが表示される場合、SVSPの制御基板が最も可能性の高い共通の原因です。よくある質問
Q1: SVSPアンプのLEDディスプレイに、機械が動く前に電源投入時に点滅するアラームコードが表示されます。障害調査はどこから始めるべきですか？
0xまたは1x範囲のコードは通常、電源または主回路の問題を示します。3x、4x、または5x範囲のコードは、制御基板の問題またはFSSB通信の問題をより一般的に示します。
FSSB関連のコードについては、まずSVSPのCOPコネクタにあるすべての光ファイバー接続を確認してください。
光ファイバーが接続されていることを確認してもアラームが持続する場合、A20B-2101-0711制御基板が次に疑わしいです。
Q2: A20B-2101-0711は、SVSPアンプ全体を交換せずに交換できますか？
はい。制御基板は、SVSPアンプ内の別個のフィールド交換可能なコンポーネントです。基板はアンプハウジング内に取り付けられ、内部コネクタを介してパワー段回路に接続されます。
適切なESD対策を行い、アンプの電源を切った状態で、制御基板を取り外して交換できます。
交換後、モーターおよび軸構成に固有のCNCサーボパラメータが保持されていることを確認してください。これらはアンプ基板ではなくCNCのSRAMに保存されているため、他のハードウェア変更が行われない限り失われることはありません。
Q3: 交換用A20B-2101-0711を取り付けた後、すべての軸でSV401アラームが表示されます。最も可能性の高い原因は何ですか？
SV401は、サーボアンプが準備完了でないことを示します。制御基板交換後、すべての軸で即座にSV401が発生する最も一般的な原因は、FSSB光ファイバー接続です。
基板交換中に、新しい基板のCOPコネクタにある光ファイバーケーブルが完全に再装着されていない可能性があります。
電源を切り、各光ファイバーコネクタを点検して再装着し、それぞれが完全に挿入され、ラッチされていることを確認してください。
FSSB光ファイバーが正しいことを確認してもアラームが持続する場合、CNCのFSSBパラメータ構成がアンプの軸割り当てと一致していることを確認してください。
Q4: A20B-2101-0711は特定のSVSP電力定格に一致させる必要がありますか、それともBeta-i SVSP範囲全体でユニバーサルですか？
異なるSVSP電力定格（例：SVSP-20/20/20/40、SVSP-20/20/40-11など）は、A20B-2101ファミリー内で異なる制御基板バリアントを使用する場合があります。
制御基板のファームウェアとハードウェア構成は、制御対象の特定のアンプタイプに一致しています。
交換用制御基板を注文する前に、正確なSVSPアンプモデル番号を確認し、交換用基板の部品番号がそのアンプモデルに適していることを確認してください。不一致の制御基板を使用すると、誤動作や起動時の即時アラームが発生する可能性があります。
Q5: SVSPは制御基板が故障する前に数年間サービスで稼働していました。Beta-i SVSP制御基板の故障の一般的な原因は何ですか？
電解コンデンサの劣化は、最も一般的な経年劣化の原因です。工作機械の電気キャビネットで一般的な、高い周囲温度で動作するアンプ内の制御基板は、より涼しい環境にあるものよりも早く劣化します。
電源レギュレーション回路のコンデンサは、長年の使用で乾燥し、電圧レギュレーションが失敗し、基板が完全に故障する前に他の障害タイプを模倣するアラームを引き起こします。その他の原因としては、クーラントミストの侵入によるコネクタ接触部の腐食や、電源からの過渡的な過電圧イベントが時折発生することがあります。
キャビネット冷却フィルターの定期的な点検と十分な換気の確保は、制御基板のサービス寿命を大幅に延ばします。
