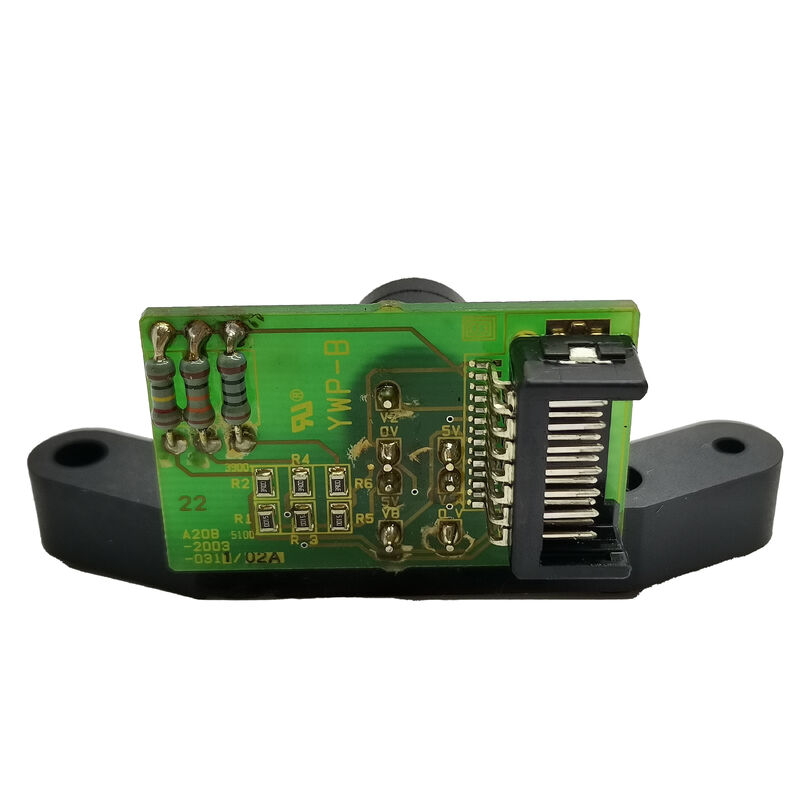

Fanuc A20B-2003-0311は、Fanuc A860-2110-V001 MZiタイプスピンドルモーターセンサーアセンブリ内部に搭載されている信号処理基板です。単体での入手はできません。この基板はA860-2110-V001センサーユニットの不可欠なコンポーネントであり、調達にはセンサーアセンブリ一式が必要です。
部品番号A20B-2003-0311またはA860-2110-V001のいずれかのリクエストは、基板とセンサーハウジングが常に一体で供給されるため、同じセンサーユニット一式となります。
この基板の機能は、Fanucのalpha iスピンドルドライブシステムにおけるA860-2110-V001の位置を理解することで理解できます。クローズドループフィードバックに光学式パルスコーダー（A860-2xxxシリーズの絶対エンコーダー）を使用するサーボモーターとは異なり、alpha iスピンドルモーターは異なるセンサーアプローチを採用しています。それは、スピンドルモーターシャフト上の歯付きまたは磁気ターゲットリングから回転位置と速度を検出するMZiタイプ磁気センサーです。
A860-2110-V001センサーハウジングには、磁気ピックアップエレメントとA20B-2003-0311基板が含まれており、この基板は生の磁気センサー信号をスピンドルドライブアンプが処理できるクリーンなデジタル出力に整形します。
MZiセンサーは、センサー本体の12ピンコネクタを介してスピンドルドライブと通信します。ケーブルは付属しないため、センサーからスピンドルドライブアンプへの配線ハーネスは別途調達するか、センサー交換時に元の設置から流用する必要があります。
この接続は、スピンドル速度フィードバック、スピンドルオリエンテーション位置データ、およびセンサーヘルス信号をアンプに伝送します。アンプはこれらを使用して、切削負荷下でのスピンドル速度の調整、スピンドルとZ軸の同期が必要なリジッドタッピングサイクルの実行、およびツールチェンジのためのスピンドルオリエンテーションを実行します。
A20B-2003-0311のFanucによる製造中止は、alpha iエンコーダー範囲全体で見られる製品ライフサイクルの動向と同じです。アクティブな製造は停止しましたが、それが使用されるalpha iスピンドルモーターの数は、工作機械の製造現場で依然として広く普及しています。
基板は単独で入手できないため、故障したA20B-2003-0311の交換パスは、中古または交換在庫からの完全なA860-2110-V001センサーユニットとなります。
主な仕様
| 値 | ボードタイプ |
|---|---|
| 信号処理基板 | 親アセンブリ |
| A860-2110-V001 MZiセンサーユニット | センサータイプ |
| 磁気ピックアップ（MZiタイプ） | 接続 |
| 12ピン（センサーユニットレベル） | ケーブル |
| センサーユニットには含まれません | 用途 |
| Alpha iスピンドルモーター速度および位置フィードバック | スピンドル機能 |
| 速度フィードバック、リジッドタッピング同期、オリエンテーション | メーカー状況 |
| 製造中止 | 供給 |
| A860-2110-V001ユニット一式の一部のみ | MZiセンサー技術 — 磁気対光学 |
磁気センサーは代わりに、センサーボディ内のホール効果または磁気抵抗素子を使用して、モーターシャフトに取り付けられたターゲットリング上の磁極または歯の通過を検出します。
スピンドルモーターの場合、磁気アプローチはスピンドル環境において実用的な利点を提供します。スピンドルは高速で回転し、典型的なサーボ軸環境よりも要求の厳しい冷却液、金属チップ、および振動レベルにさらされます。
磁気センサーは、光学ディスクの性能を低下させる金属粒子による汚染に耐性があり、非接触センシング原理であるため、通常の操作による摩耗機構はありません。
A20B-2003-0311基板の役割は、磁気ピックアップエレメントからのアナログ信号を受け取り、スピンドルアンプの入力回路が期待するクリーンでノイズのないデジタルパルスを生成することです。この信号コンディショニング機能が、基板がセンサーアセンブリ全体に貢献するものです。
このセンサーに依存するスピンドルドライブ機能
切削負荷下での速度レギュレーション
— アンプはMZiフィードバックを継続的に読み取り、切削力の変動に対して指令されたスピンドル速度を維持します。MZiセンサー信号の劣化は、最悪の場合、速度ハンチング（加工音や表面仕上げのばらつきとして見える）を引き起こし、最悪の場合はSP0740または同様のスピンドル速度フィードバックアラームを引き起こします。
リジッドタッピング
— リジッドタッピングサイクル中のスピンドル回転とZ軸フィードの同期には、MZiセンサーからのリアルタイムスピンドル位置データが必要です。タッピングサイクル中にセンサーカウントが1つでも失われると、ねじ山が剥がれたり、タップが破損したりする可能性があります。リジッドタッピングアラームや、仕様の良いタップでのねじ品質の低下は、しばしばMZiセンサーの劣化に起因します。
スピンドルオリエンテーション
— ツールチェンジには、自動ツールチェンジャーのドライブキーを係合させるために、スピンドルが特定の角度位置で停止する必要があります。MZiセンサーはこのオリエンテーションの位置参照を提供します。センサーの故障は、SP0742（スピンドルオリエンテーションエラー）または同等のアラームを発生させ、ツールチェンジを妨げます。
FAQ
基板は単独で販売されていません。A20B-2003-0311のリクエストはすべて、完全なA860-2110-V001センサーアセンブリとなります。これは、Fanucおよびアフターマーケットサプライヤーが基板をセンサーボディの統合部品としてのみ供給しているためです。
センサーユニットを分解して基板のみを交換しようとすると、磁気ピックアップエレメントの調整が損なわれるリスクがあります。これは工場出荷時に設定されており、現場では調整できません。正しいサービスアクションは、センサーユニット全体を交換することです。
Q2: A20B-2003-0311 / A860-2110-V001センサーが故障した場合の一般的な症状は何ですか？
初期の兆候は微妙です。リジッドタッピング品質がわずかに一貫しない（仕様通りではなく、許容範囲の限界にあるねじ）、重切削時のスピンドル速度のわずかな変動、またはツールチェンジ完了までに通常より時間がかかるスピンドルオリエンテーションなどです。
センサーがさらに劣化すると、CNCはスピンドルアラームを生成します — SP0740（速度フィードバックエラー）、SP0742（オリエンテーション失敗）、またはSP0001（スピンドルモーター過負荷、アンプが速度を正確に制御できないため）。最も進行した故障では、スピンドルは全く動作しません。
単一スピンドルでのセンサータイプのアラームのみを持つクリーンなスピンドルドライブアンプアラーム履歴は、センサーアセンブリを直接指します。
Q3: A860-2110-V001センサーを交換した後、キャリブレーションやパラメータ調整は必要ですか？
交換用センサーを取り付けた後、スピンドルオリエンテーション位置を再設定する必要がある場合があります。
オリエンテーション停止位置は、センサーの角度関係とモーターシャフトの基準位置によって定義されます。交換用センサーは、元のセンサーとはわずかに異なる角度取り付け関係を持つ場合があります。
スピンドルオリエンテーション位置のCNCパラメータ（互換性のあるiシリーズコントロールのSP1004または同等のオリエンテーションシフトパラメータ）は、ツールチェンジャーの正しい停止角度にスピンドルを戻すために調整が必要になる場合があります。
センサー交換後にツールチェンジの整合性を確認し、必要に応じてオリエンテーションパラメータを微調整してください。
Q4: A860-2110-V001（A20B-2003-0311基板付き）は、すべてのalpha iスピンドルモーターサイズと互換性がありますか？
A860-2110-V001は、特定のalpha iスピンドルモーターモデルセット用の特定のセンサーユニットです。
これは、alpha i範囲全体にわたるユニバーサルスピンドルセンサーではありません。他のMZiセンサーバリアント（PCB A20B-2003-0310を備えたA860-2100-V001など）は、異なるスピンドルモーターフレームサイズに対応しています。
センサーの機械的取り付けインターフェースとモーターシャフトのターゲットリングの直径は、モーター固有です。どのMZiセンサーでも任意のalpha iスピンドルに適合すると仮定するのではなく、必ずサービス対象のスピンドルモーターモデルに対してセンサー部品番号を確認してください。
Q5: センサーはケーブルなしで販売されていますが、どのようなケーブルが必要で、どのように指定されますか？
A860-2110-V001センサーをスピンドルドライブアンプに接続するケーブルは、別途調達品です。Fanucは、A660-2005-T732部品番号ファミリーの専用MZiセンサーケーブルを指定しており、特定の長さの接尾辞（例：18mの場合は#L180R0）が付いています。
ケーブル長は、スピンドルモーターから機械の電気キャビネットのアンプまでの物理的な配線距離と一致する必要があります。
センサーを交換する際は、既存のケーブルとそのコネクタを点検してください。ケーブルが良好な状態であれば、そのまま使用できます。
ケーブルに損傷が見られる場合やコネクタに腐食が見られる場合は、センサー交換直後にケーブルの故障による再度の機械停止を防ぐために、センサーと一緒にケーブルを交換してください。
