FANUC A20B-2002-0300 ー アルファシリーズ スピンドルモーターエンコーダー センサーユニット

アルファシリーズ駆動システムのスピンドル速度フィードバック

A20B-2002-0300は,FANUCのAlphaシリーズスピンドル駆動システムのためのスピンドルモーターエンコーダーセンサー組です. It mounts on the rear of the spindle motor — typically under the blower fan — and generates the spindle RPM feedback signal that the Alpha series spindle amplifier needs to regulate speed under cutting loads.

センサーは,タイプBシリアルインターフェース経由で,アルファシリーズスピンドルアンプモジュールのJY2端末に接続します.このインターフェイス仕様は,Alpha世代に特異性がある.Alpha iまたはそれ以降のドライブ世代のFSSBベースのフィードバックと互換性がない..

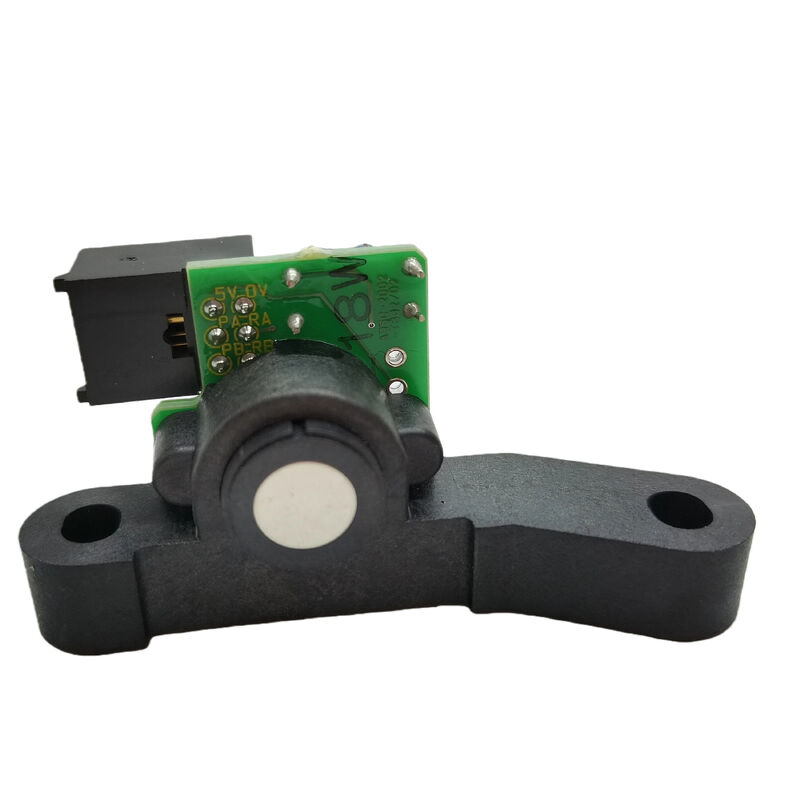

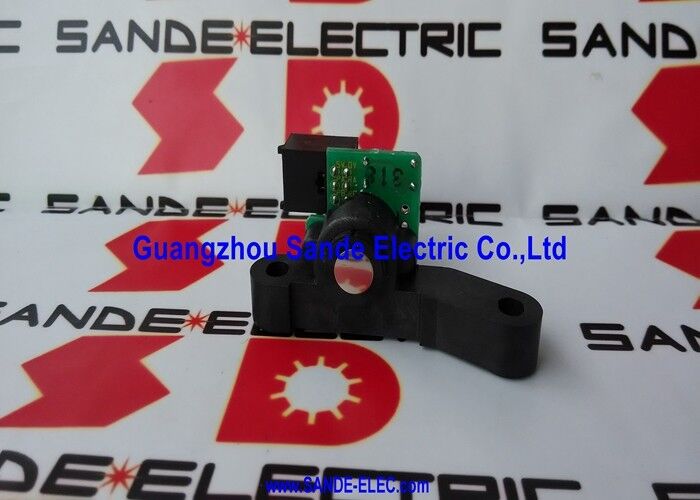

組み立ては完全なユニットとして提供されます. センサーをスピンドルモーターの磁気ターゲットリングから正しい空間に位置させる支架に搭載されたオンボードリレー付きPCBです.ブラケットは,PCBの感知要素と回転ターゲットの間の空気のギャップを決定設置後に誤った空気の隙間は,機能するPCBから弱または欠陥のフィードバック信号を生成します.組み立てが取り外され,再設置されるたびに,スピンドルモーターの保守ドキュメントに従ってセンサーからターゲットまでのクリアランスを確認します..

ハードウェアの修正は2つあります.両方が同じ機能を果たします.修正のマッチングが必要な場合は,インストールされたユニットのラベルから修正を指定します.

基本規格

代替参照 A290-0854-V320

FANUCのアフターマーケットでは,A290-0854-V320をA20B-2002-0300が必要とするスピンドルフィードバックアプリケーションの関連代替品としてリストしています.メカニカルマウントが接続器のタイプとB型信号インターフェースは,設置されたアンプとモーターの構成と一致します.

誤診 機内 リレー

A20B-2002-0300のオンボードリレーはスイッチ出力を供給し,スピンダ増幅器は故障検出および速度確認機能に使用する.スピンドル速度のフィードバックが失われ,リレーの出力が存在しない場合, 増幅器はスピンドルアラームを生成します. PCB を交換する前に,マウントブレーキットがマウントポジションから移動することを確認し,JY2 コンネクタが腐食しているかどうかを検査します.冷却液残留物接続器の故障や移動したマウントは,破損したPCBと同様のアラーム症状を生む.

よくある質問

Q1: スピンドルエンコーダセンサーは ドライブシステムで何をするの?

JY2端末を通じてアルファシリーズスピンドル増幅器にスピンドルRPMフィードバックを提供します. 増幅器は,この信号を使用して,異なる切断負荷下でコマンドされたスピンドル速度を維持します.有効なフィードバック信号がない場合増幅器が速度のループを閉めることができないので スピンドルアラームが発生します

Q2: スピンドル速度は正常に見えるが,オリエンテーションアラームでツールの交換が失敗する.A20B-2002-0300が原因なのか?

はい.速度フィードバックが存在するが,Zパルス参照 (一回の革命方向性パルス) が欠席または間歇的な場合,スピンドルは命令速度で走ることができますが,ツール変更のために方向化することはできません.移動したセンサー位置は,速度フィードバックを完全に無効にすることなくZパルスを弱体化します.PCBを交換する前にJY2コネクタを検査してください.

Q3: /01Aと /02Aの修正は交換可能ですか?

両バージョンの機能は同じである.バージョン間の軽微なハードウェア変更は,同じ電気インターフェースとマウント仕様を維持している.ほとんどの場合,それらは互換性がある.インストールされたユニットのラベルから確認し,正確な修正マッチングが必要な場合は,注文時に修正を指定します.

Q4:A20B-2002-0300を交換した後,スピンドルの向きは少し間違った角度で停止します.新しいセンサーが欠陥ですか?

センサーの交換後,方向停止位置は通常,再ゼロ化が必要です.新しいセンサーの角参照は,元のものとわずかに異なる場合があります.停止角度が正しく並ぶまで,小さな増幅で設定されたCNCのスピンドルパラメータのスピンドル方向停止位置パラメータを調整.

Q5:A290-0854-V320はA20B-2002-0300を直接置き換えるものですか?

A290-0854-V320は 代替品としてリストされています. 交換する前に,機械的マウント,ブレーキット幾何学,接続型を確認してください.とタイプBインターフェイス互換性は,マシンにインストールされた特定のモーターとアルファシリーズスピンドルアンプと一致します.
