| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-2200-0120 |
FANUC シリーズ 15-A (15A) は、FANUC 15 シリーズ世代のハイスペック CNC であり、多数の制御軸、高精度輪郭加工、高度な CNC 機能を必要とする複雑な工作機械向けに設計されています。シリーズ 15A は、共通のバックプレーンに接続された特殊な PCB にさまざまな機能が分散されるマルチボード アーキテクチャを使用しています。
ベース 0 ボード:中央の共有リソース PCB — 他のすべてのボードが制御コマンド、メモリ アクセス、およびシステム データを参照するハブ。 Base 0 は、シリーズ 15A コントロール ラックのプライマリ CPU および共有メモリ ボードです。
Base 1 および Base 2 ボード:追加の共有リソース PCB により、大規模構成の制御システムのメモリとリソース容量が拡張されます。
軸ボード:CNC コマンドの Base 0 を参照し、サーボ ドライブ PWM 信号を生成する専用の軸制御ボード (ボードごとに 4 軸または 3 軸)。
グラフィックス、シリアル通信、およびオプションボード:残りのバックプレーン位置に追加の機能ボードを装着します。

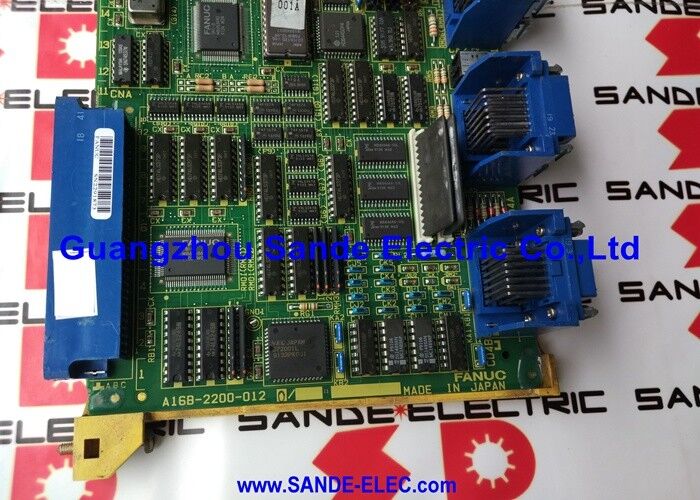

A16B-2200-0120 は Base 0 ボードであり、シリーズ 15A 制御ラックの最も重要な単一ボードです。
| パラメータ | 価値 |
|---|---|
| ラム | 512KB オンボード |
| ブラウン管 | 9インチCRT出力付属 |
| バックプレーン | ポート6、10、11、または13に適合 |
| 互換性のあるCNC | シリーズ 15M、15MA、15T、15TA、15TF、15TTA、15TTF、15MF |
| シリーズ | A16B-2200 |
| 交換後 | 完全なパラメータとプログラムのリロードが必要です |
A16B-2200-0120 の 512KB RAM は、シリーズ 15A 制御ラック内のすべてのボードからバックプレーン バス経由でアクセスできる共有システム メモリです。この共有メモリのアプローチは、シリーズ 15A マルチボード アーキテクチャの基礎です。
共通のデータ ストア:パラメータ テーブル、CNC プログラム データ、および共有システム変数は Base 0 の RAM に常駐し、軸ボード、グラフィックス ボード、およびその他の周辺ボードで同時に使用できます。
システム マスターとしてのベース 0:ラック内の他のすべてのボードは、タイミング、同期、およびシステムレベルのデータについてベース 0 を参照します。ベース 0 に障害が発生すると、1 つの機能や軸だけでなく、シリーズ 15A 制御全体が無効になります。
RAM パリティ アラーム - 特有の障害:A16B-2200-0120 で最も一般的な障害の症状は、「RAM パリティ ベース 0」アラームです。CNC はベース 0 の RAM でパリティ エラーを検出し、共有メモリ内のデータの破損を示します。このアラームは、A16B-2200-0120 の本物の RAM セルの障害、またはメモリ クリア後の不正なパラメータのロードによって発生する可能性があります。この 2 つを区別することが診断の最初のステップです。
RAM パリティ ベース 0 アラーム:FANUC シリーズ 15MA マシニング センターでは、起動時に「RAM Parity Base 0」が表示され、CNC の初期化を完了できません。パラメータが正しくロードされたことを確認した後、A16B-2200-0120 には RAM セルに障害があることが確認されます。交換と完全なシステム データの復元により、マシンは運用環境に戻ります。
シリーズ 15TA ターニングセンタ Base 0 の置き換え:15TA ターニング センターは Base 0 ボード交換を受けます。 A16B-2200-0120 は、512KB RAM 構成に適したボードです。すべてのパラメータとプログラムは、フィッティング後にバックアップから再ロードされます。
Q1: RAM パリティ ベース 0 アラームとは何ですか? それは常に A16B-2200-0120 の障害によって引き起こされるのですか?
必ずしもそうとは限りません。 RAM パリティ ベース 0 アラームは、CNC がベース 0 の共有 RAM で破損したデータを検出したことを示します。これは次の原因によって発生する可能性があります。 A16B-2200-0120 の純正 RAM セルの障害 (ボードの交換が必要)。メモリクリア後のパラメータロードの破損（すべてのシステムパラメータを正しく再ロードすることで解決）。または、バックアップ バッテリの故障により、電源オフ時に RAM の内容が破損する可能性があります。体系的に診断します。ボードを故障させる前に、検証済みのバックアップからパラメータを正しくリロードします。
Q2: A16B-2200-0120 (512KB) と 256KB バリアント (0121、0129) の違いは何ですか?
主な違いはRAM容量です。 A16B-2200-0120 は 512KB の共有システム RAM を提供します。 0121 や 0129 などのバリアントでは 256KB が提供されます。必要なバリアントは、特定のシリーズ 15A システム構成によって異なります。高軸構成またはより大きな CNC プログラム容量を備えたシステムでは、512KB バージョンが必要になる場合があります。必ず実装ボードの品番ラベルでご確認ください。
Q3: A16B-2200-0120 を交換した後、どのデータを再ロードする必要がありますか?
パラメータ、パート プログラム、ツール オフセット データ、およびすべての PMC データなど、すべての CNC データを再ロードする必要があります。 A16B-2200-0120 には、RAM (交換時にクリアされます) を超える永続的なユーザー データ ストレージは含まれていません。 Base 0 ボードを交換する前に、完全で検証済みのシステム バックアップが不可欠です。シリーズ 15A システムの場合、バックアップにはすべてのパラメータ グループ (N、P、E、軸固有のパラメータ)、すべてのパート プログラム、および PMC シーケンス プログラムが含まれます。
Q4: A16B-2200-0120 はどのバックプレーン スロットにも適合しますか、それともスロット固有ですか?
A16B-2200-0120 は、シリーズ 15A マスター バックプレーンの特定の定義された位置 (特定のシステム構成に応じてポート 6、10、11、または 13) に適合します。バックプレーン ポートの位置は、工作機械メーカーの制御ラック設計によって定義されます。 Base 0 を任意のスロットに取り付けないでください。正しいポート割り当てについては、工作機械の電気文書および該当する FANUC シリーズ 15A メンテナンス マニュアルを参照してください。
Q5: A16B-2200-0120 の CRT 出力は、このボードが CNC ディスプレイを直接駆動することを意味しますか?
はい — A16B-2200-0120 には、「共有リソース」機能の一部として CRT 出力インターフェイスが含まれています。これは、同じボードが共有 CPU/メモリ機能と 9 インチ CRT モニタの表示出力の両方を提供することを意味します。別個のグラフィックボードを必要とするバージョン (一部の 256KB バージョンなど) では、表示機能は外部で処理されます。 A16B-2200-0120 に統合された CRT 出力は、A16B-2200-0120 が標準 512KB 構成のディスプレイおよびメモリ用の完全な共有リソース ハブであることを示しています。
