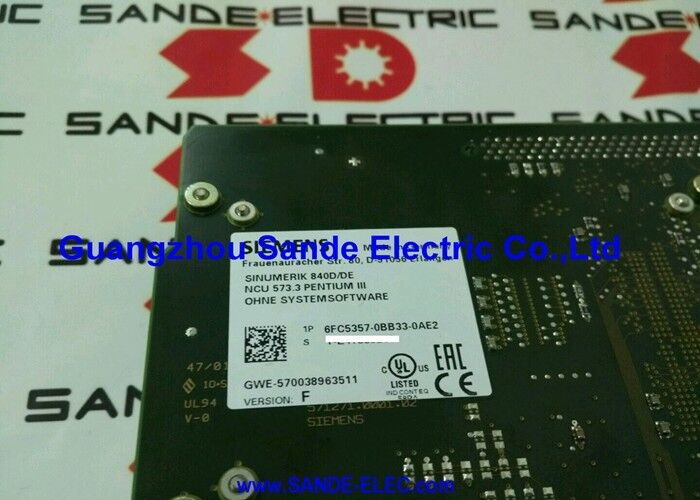

| 起源の場所 | ドイツ |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |
| モデル番号 | 6FC5357-0BB33-0AE2 |
部品番号:6FC5357-0BB33-0AE2
製造者:シメンス AG (ドイツ)
製品タイプ:NCU 數値制御ユニット 5733
6FC5357-0BB33-0AE2は,シメンスSINUMERIK 840DのNCU 573.3です.このモジュールは,単一のボードですべてのCNCおよびPLC機能を実行します.NCUは周辺機器またはオプションボードではありません.これはSINUMERIK 840Dシステムの中央処理ユニットです: NC インターポレーション,軸制御,PLC 実行,そして PROFIBUS 通信はすべてこの 1 つのモジュールで実行されます.
機械のPMCロジックを操作し,機械のI/O,ツール交換シーケンス,安全インターロック,NCの軸制御と部分プログラムの実行とともにNCUは機械ツールの制御に高度に統合されたソリューションになります.
840DはSIMODRIVE 611Dドライブモジュールで動作し,NCUボックスのバックプレンのドライブバス経由でNCUに接続する.NCUボックスは NCUモジュールを扇風機/バッテリースライドインモジュールと電源の隣に配置します 制御電子をコンパクトに保つ自立したアーキテクチャ.
このユニットはシステムソフトウェアなしで供給されています. NCオペレーティングシステム,PLC実行時間,そして,すべての有効なソフトウェアオプションは,ユニットが動作する前に,別々のSINUMERIKソフトウェアカード (PCカード) からロードする必要がありますインストールされたシステムソフトウェアバージョンは NCU ハードウェアの修正と互換性がある必要があります.このシリーズの3つの変形 〜0AE1 (ペンティアムII) と 0AE3 (650 MHzペンティアムIII) 〜は,同じソフトウェアストリームを受け入れるが,プロセッサの速度は異なる..
機械データのバックアップ (NCデータ,PLCプログラム,ドライブパラメータ) は,元のNCUに交換する前に実行する必要があります.バックアップがなければ,完全な再稼働が必要です.
| パラメータ | 価値 |
|---|---|
| 部分番号 | 6FC5357-0BB33-0AE2 |
| NCUタイプ | 573.3 |
| プラットフォーム | SINUMERIK 840D / DE |
| プロセッサ | ペンティウムIII 500~573 MHz |
| NCメモリ | 2.5 MB |
| DRAM | 32 MB / SRAM 4 MB |
| PLC | S7-300 / 315-2 DP / 96 KB |
| コミュニケーション | PROFIBUS-DP |
| ソフトウェア | 含まれていない |
| 体重 | ~1.0kg |
| マウント | DINレール |
Q1: SINUMERIK 840D は,アラーム 120002 (NCU 障害) を表示するか,システムが起動しないか. NCU 573.3 が原因ですか?
120002のアラームや 完全起動失敗は NCUのハードウェア障害を示しますNCU ボックスの24V電源が仕様に従っており,バッテリー/扇風機スライドインモジュールは正しく配置されていることを確認します.供給が確認されても NCUが始動できなければ NCUは失敗します
Q2:代替6FC5357-0BB33-0AE2にはソフトウェアがありません.マシンが動作する前に何が必要ですか?
オリジナルのソフトウェアバージョンにマッチするソフトウェアPCカードからSINUMERIK 840Dシステムソフトウェアをロードします. その後,マシンデータのバックアップを復元します: NCデータ,PLCプログラム,SIMODRIVE 611Dドライブパラメータ機械のデータバックアップがなければ,ドキュメントから完全な再稼働が必要です.
Q3: 500 MHz バージョンが利用できない場合は,0AE2 バージョンを0AE3 (650 MHz) で置き換えることができるか?
0AE3 NCU 573.3は,より高速なPentium III (650 MHz) と64 MB DRAMを使用しているが,他の場合は同じ840Dシステムソフトウェアとマシンデータフォーマットと互換性がある.ほとんどの840Dアプリケーションでは,0AE3は0AE2の代わりに使用できますが,機械が特殊なハードウェア修正要件を持っている場合,シメンスサービスまたは機械メーカーに確認してください..
Q4: オリジナルのNCUが故障し,マシンデータバックアップはありません. 再稼働するにはどうすればよいですか?
MTBのオリジナルの稼働文書,SIMODRIVE 611Dパラメータリスト,SINUMERIK 840Dマシンデータマニュアルを集めます.文書からNCマシンデータを入力するソースからPLCプログラムをコンパイルして読み込み,そのネームプレートからのモーターデータを使用してSIMODRIVE 611Dドライブを起動します.バックアップなしで完全な再起動のために数日間を待ってください.
Q5: NCU と SIMODRIVE 611D モジュールの間のドライブバス接続は,NCU を交換した後に通信エラーが表示されています.何を確認すべきですか?
NCUの交換後,SIMODRIVE 611DのドライブバスケーブルがNCUボックスバックプレーンのコネクタに完全に再座っていることを確認します.板の交換後のドライブバス通信の誤りは,座っているコネクタが不完全であるため,最も一般的に引き起こされます.接続が良好だと確認された場合,SIMODRIVE 611D軸パラメータ (モータータイプ,エンコーダータイプ) がバックアップから正しくロードされていることを確認します.
