| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-2101-0025 |

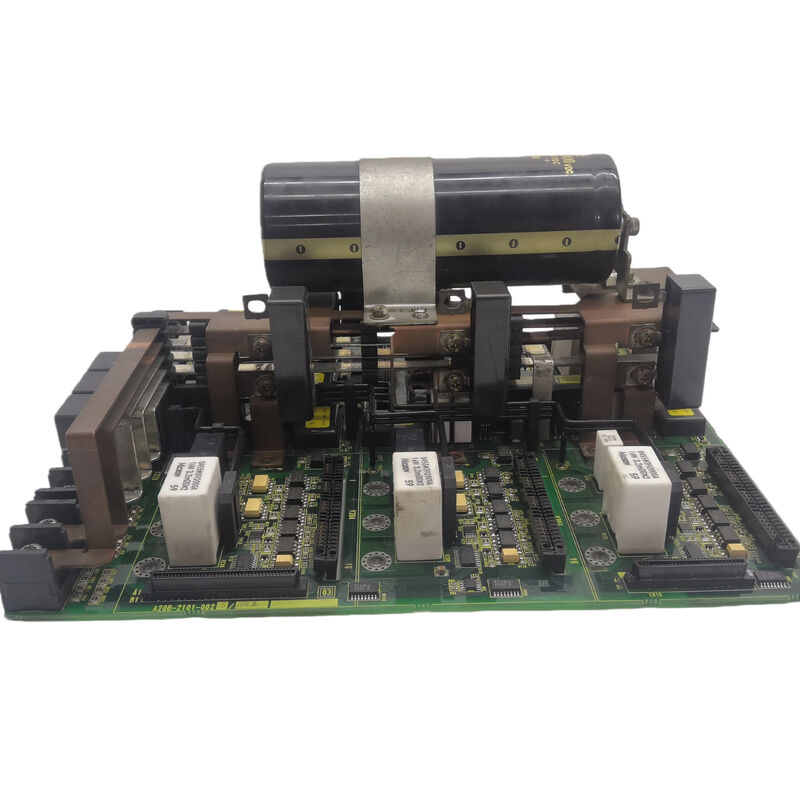

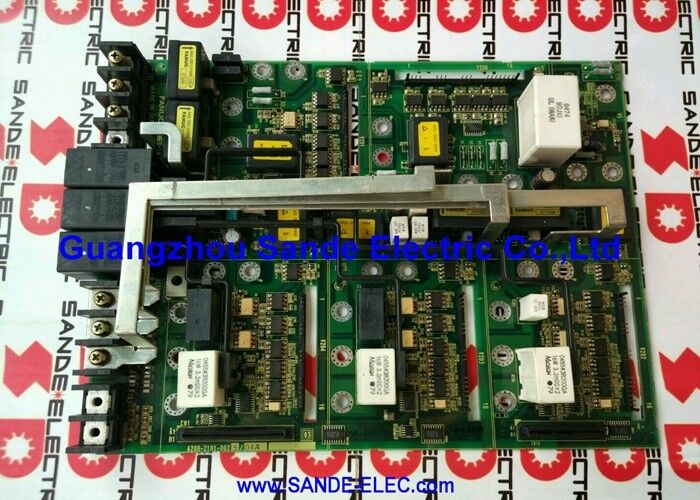

部品番号:A20B-2101-0025
メーカー:ファナック株式会社（日本）
製品タイプ:サーボアンプ制御基板 - ドライブベースボード
製品シリーズ:A20B-2101
A20B-2101-0025 は、ファナックの A20B-2101 シリーズの制御 PCB です。このシリーズは、ファナックのサーボおよびスピンドル アンプ ユニット内に取り付けられるベースボード ファミリです。アンプの制御ボードとして、CNC からの速度およびトルク コマンドの処理、エンコーダー フィードバック データの調整、電流調整ループの実行、IGBT パワー ステージのゲート駆動パルスの生成など、重要な信号レベルの機能を処理します。
このボードは、アンプの電源ボード (高電圧 AC 整流と IGBT スイッチングを処理します) とは異なります。 A20B-2101-0025 は、アンプの信号領域で低電圧で動作します。制御基板に障害が発生すると、アンプは出力を調整できなくなります。電源投入時にドライブ障害がすぐに発生したり、パワーステージが完全に動作しているにもかかわらず軸がモーションコマンドに応答しなかったりします。
A20B-2101 シリーズには、密接に関連したいくつかのバリエーションが含まれており、すべてファナック アンプ ファミリの制御ベース ボードとして機能します。隣接する番号 (0021、0022、0025) は、特定のアンプのモデルと世代に関連する増分仕様の違いを反映しています。交換品を入手する前に、取り付けられているボードのラベルで正確な部品番号を確認してください。
重要な診断手順は、電力段ではなく A20B-2101-0025 が故障したことを認識することです。 IGBT モジュールが正しく測定している (相ペア間に短絡がない) にもかかわらず、パワーオン時にアンプが駆動障害を生成する場合、故障は制御基板にあります。
A20B-2101-0025 のコンポーネント レベルの修理は、故障が局所的である場合に実行可能です。損傷したゲート ドライバ フォトカプラ、故障したロジック IC、または劣化したフィードバック信号調整コンポーネントは、パワー段に触れることなく交換できます。
| パラメータ | 価値 |
|---|---|
| 部品番号 | A20B-2101-0025 |
| タイプ | サーボアンプ制御基板 |
| シリーズ | A20B-2101 |
| 応用 | ファナックサーボ/スピンドルアンプ |
| 関連部品 | A20B-2101-0021、0022 |
| 起源 | 日本 |
Q1: アンプの電源投入時にドライブアラーム AL-02 (制御電源異常) または AL-09 (軸異常) が表示されます。 A20B-2101-0025 が原因である可能性がありますか?
はい。電源投入直後 (実行コマンドの前) に表示されるアラームは、有効な 24V 電源を受け取っている制御基板によって解決されない場合、通常は制御基板の障害を示しています。まずアンプの制御セクションへの 24V 供給を確認してください。 24V が存在し許容範囲内であることが確認され、アラームが継続する場合は、A20B-2101-0025 が故障しています。
Q2: A20B-2101-0025 を A20B-2101-0022 に置き換えることはできますか?
この 2 つは、同じ A20B-2101 制御ボード シリーズ内のバリエーションですが、特定のアンプ モデルに関連付けられた異なるハードウェア仕様を搭載しています。アンプのハードウェア互換性を確認せずに置き換えることはお勧めできません。取り付ける前に、両方の部品番号を持って専門のファナックアンプ修理会社に連絡し、互換性を確認してください。
Q3: IGBT モジュールに損傷はありませんでした。 A20B-2101-0025はアンプユニット全体を交換せずに交換できますか?
はい。制御基板は個別に交換できるように設計されています。パワーステージが良好であることが確認されているため、交換が必要なのは A20B-2101-0025 制御 PCB のみです。これは、特に大型の IGBT モジュールを備えたアンプの場合、アンプ全体を交換するよりもコスト効率が高くなります。
Q4: 代替品 A20B-2101-0025 を取り付けた後、軸は動作しますが、位置精度が低下しました。何を調査する必要がありますか?
制御基板交換後の位置精度の低下は、通常、エンコーダ インターフェイス パラメータの不一致や、エンコーダ フィードバック コネクタの不適切な装着が原因で発生します。すべてのエンコーダ ケーブルがアンプのフィードバック コネクタに完全に装着されていることを確認します。また、CNC のモーター タイプ パラメータが取り付けられているモーターと一致していることを確認してください。不一致があると、エンコーダのフィードバック スケーリングがシフトします。
Q5: A20B-2101-0025 はどこで製造されていますか?
ファナックアンプ修理の専門会社がA20B-2101シリーズ制御基板の交換在庫を保有しています。特定の 0025 バリアントをリクエストします。互換性の確認なしに、隣接するバリアントを直接の代替品として受け入れてはなりません。障害が特定可能なコンポーネントに限定されている場合、元のボードのコンポーネント レベルの修復も実行可能な方法です。
