| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-0007-0090 |

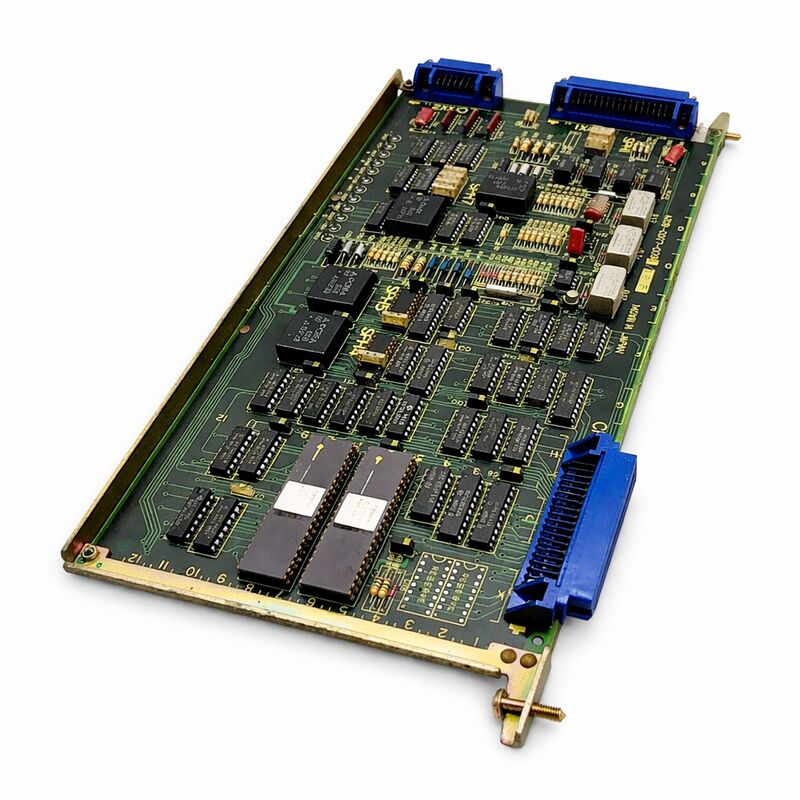

A20B-0007-0090 は、FANUC System 6用の追加軸ボードです。これは一貫してSystem 6 / 6M アプリケーションに紐づいており、追加軸ボード、2軸アナログボード、2軸アナログ追加軸PCB
専門家による参照では、構成によって3軸目、4軸目、または5軸目をサポートできるとも述べられており、別の参照では全体での互換性が示されていますが、交換前に実際の機械のセットアップを確認する必要があります。コントロール全体での互換性がリストされています。
この組み合わせにより、非常に特殊なコントロールボードとなっています。古いFANUC System 6プラットフォームの追加軸セクションに属し、デジタルサーボ、ディスプレイ、またはメモリ機能ではなく、アナログ軸制御に紐づいています。
実際には、設置されているシステムが既にオリジナルのSystem 6軸拡張構造を使用しており、そのレイアウトを維持する必要がある場合に選択される種類のボードです。
| パラメータ | 値 |
|---|---|
| ブランド | FANUC |
| 部品番号 | A20B-0007-0090 |
| モデル番号 | A20B00070090 |
| ボードタイプ | 追加軸ボード |
| コントロールファミリー | 追加軸ボード |
| 軸クラス | 2軸 |
| コントロールスタイル | アナログ |
| フィードバック注記 | 入力測定システムパルスコーダー |
| 互換性のあるコントロール参照 | 6A、6B、6M、6MB、6T、6TB |
| 典型的な役割 | 追加軸コントロールボード |
このボードは、System 6 CNC修理2軸レガシー軸拡張交換アナログ追加軸機能の復元に非常に適しています。特に、設置されているコントロールがまだアナログ軸アーキテクチャとオリジナルのSystem 6ハードウェアパス内のパルスコーダーベースの軸測定に依存している場合に重要です。
A20B-0007-0090 は、機械が既にSystem 6 追加軸ボードを使用しており、交換時にオリジナルの軸構造を維持する必要がある場合に強力な選択肢となります。アナログ軸制御2軸2軸アナログ追加軸PCBアナログSystem 6互換性の組み合わせにより、汎用的な軸制御PCBよりもはるかに特定のものとなっています。
交換前に、正確なボード番号System 6 コントロールバリアント設置されているコントロールバージョン、および機械のを確認してください。を確認してください。また、追加軸セクションが同じアナログ/パルスコーダー配置を使用しているかどうかを確認することも重要です。これは、このボードがどのように適用されるかの中核となります。
Q1. A20B-0007-0090 はどのような種類のボードですか？
これはFANUC System 6用の追加軸ボードであり、パルスコーダー入力を備えた2軸アナログ追加軸PCB
Q2. このボードはシステムでどのような役割を果たしますか？
その役割は、コントロールの追加軸セクションをサポートすることです。System 6ハードウェア内で軸機能を拡張し、メモリ、ディスプレイ、または機械I/Oではなく、アナログ軸制御に関連付けられています。
Q3. A20B-0007-0090 を選択する際に確認すべきことは何ですか？
部品番号、System 6 コントロールバリアント、および既に設置されている軸構成を確認してください。6A、6B、6M、6MB、6T、および6TB全体での互換性が示されていますが、交換前に実際の機械のセットアップを確認する必要があります。Q4. 主要な仕様はどのように理解すべきですか？
重要な識別子は
System 6、2軸、2軸、およびアナログです。これらはボードのコントロールファミリー、モーションの役割、およびコントロールスタイルを定義します。パルスコーダー
に関する注記も重要です。これは、このボードで使用される軸測定方法を示しているためです。Q5. このボードを交換する前に、どのように障害を診断すべきですか？実践的な診断は、
追加軸コントロールの障害
をモーター、パルスコーダー、またはアナログドライブの障害から分離することから始まります。問題が追加軸セクションに集中しており、System 6メインコントロールが他に安定している場合、追加軸ボードがより有力な候補となります。
