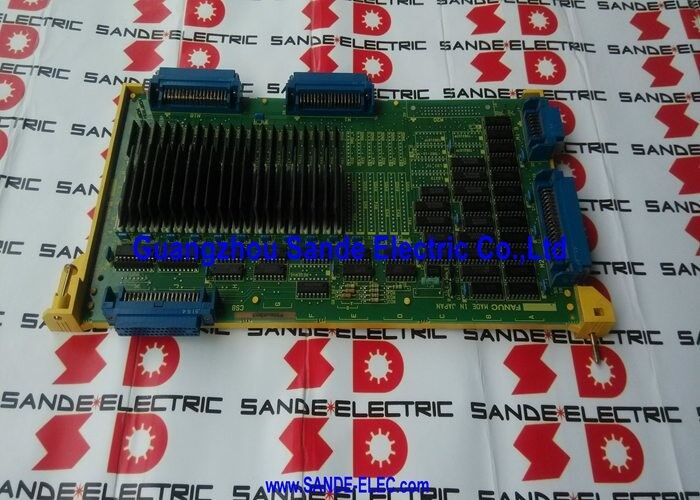

PLC BOARD A16B-2200-0931 A16B22000931 A16B-22OO-O931 制御装置について

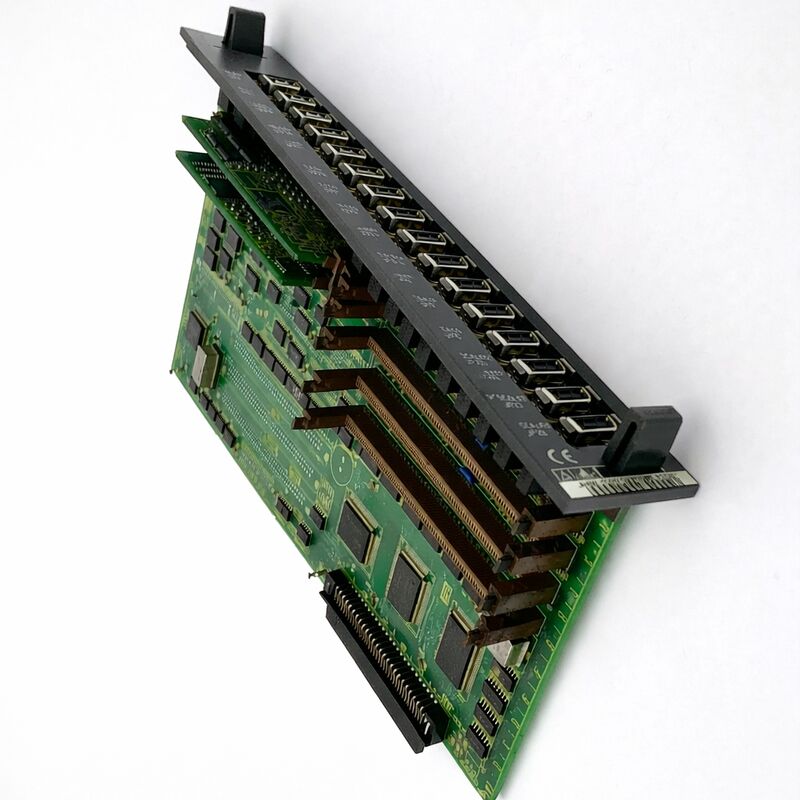

FANUC A16B-2200-0931 ◎シリーズ 16-A OPT2 PCB 追加軸と第2回スピンドル拡張板

部品番号:A16B-2200-0931 について

製造者:FANUC株式会社 (日本)

製品タイプ:オプション2 (OPT2) PCB 追加軸拡張板

互換性のあるCNCシステム:FANUCシリーズ 16-A (16-MA, 16-WA, 16-TA)

概要

A16B-2200-0931は,FANUCシリーズ16ACNC制御用のオプション2 (OPT2) 軸拡張印刷回路板で,FANUCの内部製品コードでF16M/Tと指定されています.

主なCPUボードと他のオプションボードと並んで,制御器のサーボ軸容量を最大4つの軸に拡大し,2番目のスピンドルCPUを追加する.

メインボードのベース軸制御装置と組み合わせるとA16B-2200-0931は,シリーズ16-Aを最大8つのセルボチャネルを2つのスピンドル能力で管理できるようにします.5軸の機械配置と2つのスピンドルターニングセンター

FANUCシリーズ16Aは,FANUCの世代で最も優れたCNCプラットフォームの1つであり,処理能力,サーボ性能,最大軸数において0Cシリーズより大幅に向上しました.

16Aは大型加工センター,ミールターンセンター,ゲントリーマシン,制御軸の需要がベース制御だけで処理できるものを超えた場合.

A16B-2200-0931はこれらの拡張構成が可能にしたハードウェアでした.

このパネルはFANUCが生産を中止し,FANUCの生産チャンネルでは利用できません.

補修品市場での継続的な利用は 16-A シリーズマシンの大部分を全容量で動作させています.

基本規格

シリーズ 16-A システムアーキテクチャー 背景における OPT2

シリーズ16Aの制御器は,バックプレンのラックに設置されていた.ラックには,メインCPUボード (部分プログラム実行,ベース軸のインターポレーション,プライマリスピンドル),電源,追加能力ボードのオプションスロット.

OPT1ボードは通常,より大きなPMC (プログラム可能な機械制御器) 容量と強化されたグラフィックを追加した.OPT2ボードは,A16B-2200-0931で,追加のサーボ軸と2番目のスピンドルCPUを追加しました..

A16B-2200-0931がインストールされると,制御軸の容量をベース4−5軸から最大8つのセルボチャネルまで拡張します.

活性化される追加の軸の正確な数は,ボードに搭載されたSMD (Small Module Device) プラグインモジュールに依存します. 異なるSMD組み合わせによって異なる軸数構成が活性化されます.このモジュール型アプローチにより,FANUCは6つのマシン構成で同じPCBを使用することが可能になりました.合計で7軸か8軸

A16B-2200-0931の2番目のスピンドルCPUは,主スピンドルから独立して2番目のスピンドルを制御するための独立した処理容量です.

主回転と副回転の両方を備えたツインスピンドルターニングセンターとミールターニングマシンは,この能力を必要とします.

OPT2ボードなしでは,シリーズ16Aの機械は1つの制御されたスピンドルに制限されています.

このボードが必要とする機械

A16B-2200-0931を装備した16Aシリーズ機械は,通常,次のカテゴリの一つに属します.

5軸加工センター:複雑な表面と5面加工用の2つの回転軸 (BとC,またはAとB) を備えた3軸加工センターでは,5軸すべてを同時に制御する必要があります.16A軸のボードは,いくつかの処理OPT2が残った容量を供給する.

双スピンドル回転センター:両スピンドルには,速度,位置,同期制御が独立している.

OPT2の第2スピンドルCPUはサブスピンドルを処理し,メインボードはプライマリを処理する.

ゲントリー形式の機械:ゲントリービームにY軸モーターを2つ搭載した大型ゲントリー加工センターでは,テンドム軸制御が1軸で同期して動作する2つのモーターを必要とする.OPT2からの追加の軸容量はこの構成をサポートします.

多軸柔軟加工セル:複雑な部品幾何学や追加の位置付け軸に対して,ベース軸数以上の構成を必要とする.

代替・プログラム・ノート

A16B-2200-0931は プログラム可能なボードです追加軸と第2スピンドルに関連するサブパラメータはボードのメモリに読み込む必要があります..

これらのパラメータは 機械のバッテリー付き CNC メモリでバックアップされました

板を交換する際には,サブパラメータを保存されたバックアップからまたは機械のパラメータドキュメントから再入力することによって再読み込む必要があります.

16A シリーズを実行する機械でパラメータバックアップが失われる場合 (ドキュメント付きバックアップのないバッテリー故障) は,機械製造者のドキュメントから完全なパラメータ再入力が必要になる場合があります.時間のかかる 稼働作業です.

よくある質問

Q1: 16-A シリーズの機械は,現在OPT2 カードによって制御される軸のみにサーボアラームを表示しており,ベース軸 (メイン CPU ボードによって制御される) は正常に動作しています.A16B-2200-0931 が 欠陥 を 確認 し て い ます か?

確認された良好なベース軸を持つOPT2制御軸に隔離されたアラームは,A16B-2200-0931障害の強い兆候です.

交換する前に,OPT2ボードの電源レールをバックプレンのコネクタで確認し,ボードの座席をラックで確認してください.

座席が悪い OPT2 ボードは,まさにこの症状を生む.ボードが座席が良く,電源電圧が確認されている場合,ボードの故障は,おそらく診断です.

Q2:A16B-2200-0931の交換装置を設置した後,追加の軸は動きますが,第2のスピンドルは反応しません.最も一般的な原因は何ですか?

最も一般的な原因は,第2スフィンダのサブパラメーターが欠落または不正である.

OPT2ボードは,メインCPUボードのスピンドルパラメータとは独立して第2スピンドルのスピンドルパラメータを保持する.

このサブパラメータがボードの交換後に負荷されていない場合,ボード自体が動作しているにもかかわらず,第2スフィンダ機能は無効になります.

バックアップから2番目のスピンドルパラメータを再読み込み,または機械のドキュメント化されたパラメータファイルから再入力します.

Q3:A16B-2200-0931は,シリーズ16Bまたはシリーズ18Aの制御装置で使用できますか?それともシリーズ16Aに特化したものですか?

A16B-2200-0931は,シリーズ16-Aのバックプレーンと制御アーキテクチャのために設計されています.シリーズ16-Bとシリーズ18は,異なるバックプレーンの設計とボードインターフェースを使用しています.物理的には,A16Bは,A16BとB16Bのバックプレーンの設計と制御の仕様によって設計されています.コネクタの配置が異なる場合がある.,主CPUが期待するファームウェアとプロトコルは,シリーズ16Aと後の16B/18変種によって異なります.

このボードを非16Aシステムで使用すると 機能的な結果が得られず ハードウェアの損傷のリスクもあります

A16B-2200-0931はA02B-0120-B5xx型のバックプランの 16-A シリーズシステムでのみ使用する.

Q4: シリーズ16Aの機械は5軸の加工センターです.OPT2ボードが故障しました.それを置き換えることができる新しいFANUCボードがありますか,それとも正確な部品番号を入手する必要がありますか?

より新しいFANUCプラットフォームからの直接的なドロップイン交換はありません.A16B-2200-0931は,シリーズ16-Aアーキテクチャに特有のものです.

現代のFANUC制御機 (30i,31i,32iシリーズ) はまったく異なるハードウェアを使用し,改装には完全なCNCアップグレードプロジェクトが必要です.

シリーズ16Aの継続的な動作が目標である機械では,A16B-2200-0931をアフターマーケットから調達することが正しい道です.

完全なアップグレードが検討されている機械では,5軸の機能は,適切なサーボアンプアップグレードで近代的なFANUCプラットフォームで複製できます.

Q5:A16B-2200-0931で実際に追加された軸は 何本ですか? これは機械によって異なりますか?

A16B-2200-0931は,ボードに搭載されたSMDモジュールによって拡張可能な最大4つの追加の軸を容量できます.活性化軸の正確な数は,SMD構成とCNCパラメータの両方の関数です..

6軸配置の機械は,ベース4を超えて2軸を追加するためにOPT2を使用する. 8軸配置は,OPT2からの4つの追加軸を使用する.

製造者はこれを元の製造時に設定します

A16B-2200-0931を交換する際には,オリジナルと同じSMD構成のボードをソースします.または交換ボードのSMDを,機械のハードウェアドキュメントから確認できる,または取り外されたボードを検査することで,一致するように再構成します..
