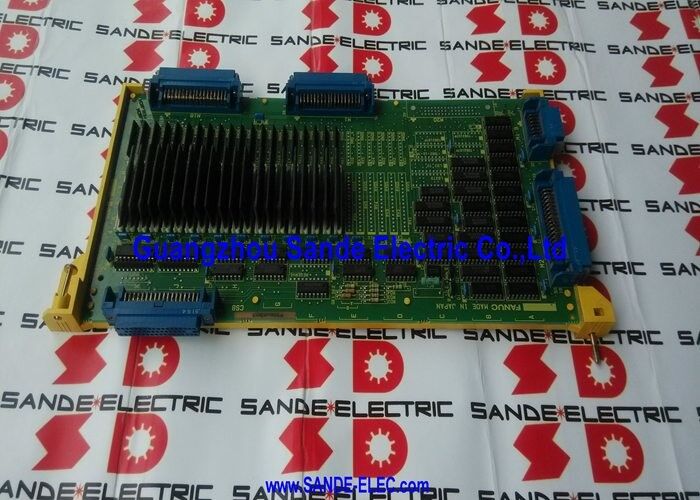

PCボードのフィードバック A16B-2200-0390 A16B-22OO-O39O A16B22000390

FANUC A16B-2200-0390 シリーズ 0-C / 0-D / 0-F 3/4軸連動軸ボード アルファ・サーボインターフェイス,フィードバックPCB

部品番号:A16B-2200-0390 について

クロス参照:A16B22000390

製造者:FANUC株式会社 (日本)

製品タイプ:軸制御/フィードバックPCB 3/4軸連続軸板

この 委員会 の 役割

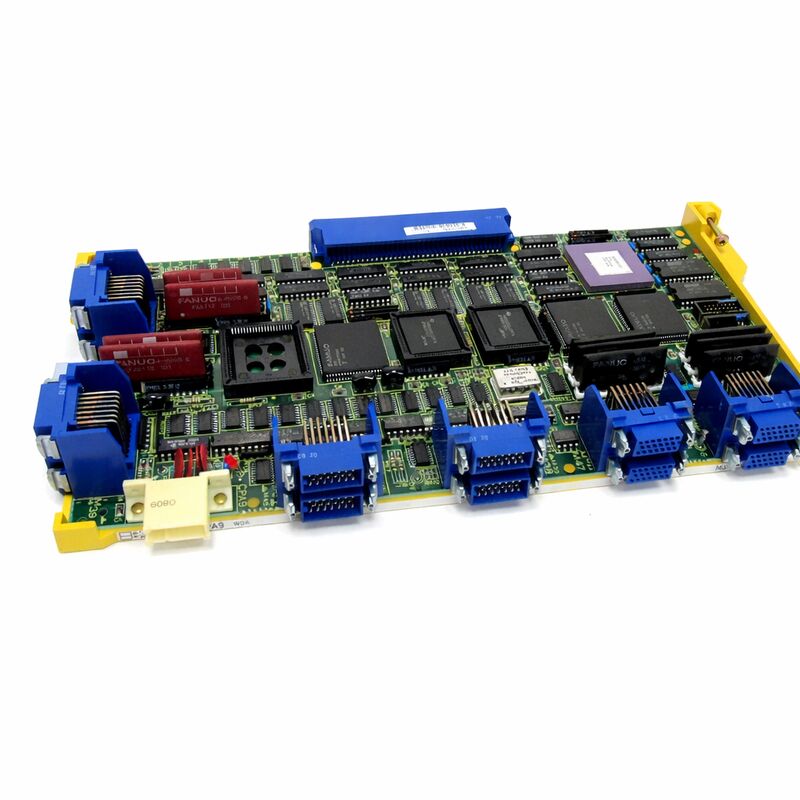

A16B-2200-0390は,FANUCのシリーズ0-C,0-D,0-F CNCシステムのための3/4軸連続軸制御ボードである.軸板は,またフィードバックPCBと呼ばれます. サーボループを閉じるボードです.CNCのメインプロセッサから位置コマンドを受け取り サーボアンプからエンコーダのフィードバックを読み出し 位置誤差を計算しますリアルタイムでドライブに戻る.

このボードが正常に機能しない場合,CNCは,機械の軸が実際にどこにいるかを信頼性の高いイメージを持っていない.コントローラが位置ループを閉じることができない,サーボアラームがすぐに続く,軸の動きは不可能です

This particular board runs in the 32-bit masterboard configuration of the 0-C/0-D/0-F platform and uses the Type A serial interface for FANUC Alpha series servo amplifiers — covering digital and serial servo/spindle configurationsアルファシリーズ駆動装置を備えた0°C機械の標準です

シリーズ0Cは,1980年代後半から1990年代にかけてFANUCの最も広く展開されたCNCプラットフォームの1つであった.多くの0C装備機械は生産中であり,その理由として A16B-2200-0390は,CNCのアフターマーケットで積極的に取引を続けています交換ユニット,直接余剰,および修理サービスはすべて利用可能です.

診断 と 代替

0-Cプラットフォームの軸板の故障は,通常,サーボアラーム9 (サーボ準備ができていない),特定のチャネル上の軸板アラーム,または位置フィードバックエラーとして存在します.

• 板とメインボードソケットの間のコネクタをチェックする 腐食または松散な接触は,失敗したボードに同一のアラーム症状を生成
• ボードにサーボアンプからのフィードバックケーブルが完全に座っていると無傷であることを確認
• 障害は,軸ボードではなく,その軸のアンプまたはエンコーダーにある可能性があります.

A16B-2200-0390の硬い故障は,サーボアラームがすべての軸に同時に表示され,再シート時にクリアされない場合,ボードの交換が必要であることを示す明確な指標です.

基本規格

よくある質問

Q1:0CCNCはすべての軸に9のサーボアラームを表示しています.A16B-2200-0390が原因かもしれません.

はい.すべての軸で同時に9のサーボアラームが1つの軸ではなく軸ボードを指します.個々のサーボアンプまたはエンコーダーではなく.最初にボードのコネクタを再座標します.アラームが止まらない場合単軸のアラームは 増幅器やエンコーダの故障が原因です

Q2: このボードはどのサーボアンプと互換性がありますか?

アルファシリーズ FANUC サーボアンプ (A型シリアルインターフェース) デジタルとシリアル構成.この32ビットマスターボードを搭載した0Cプラットフォームは,通常Alpha SVM (サーボアンプモジュール) とSPM (スピンドルアンプモジュール) を実行しますアナログ構成は互換性があるが この世代では珍しい.

Q3:A16B-2200-0390の交換にはパラメータ変更が必要ですか?

軸板自体はCNCパラメータを保存していない.制御器のSRAMに保存されている.類似した交換の後,CNCは通常のパラメータを読み取ります.交換後にサーボパラメータ設定を確認特にエンコーダタイプとフィードバックインターフェースの設定が,インストールされたハードウェアと一致していることを確認します.

Q4:A16B-2200-0390は部品レベルで修理できますか?

そうです.0C軸板の経験を持つ CNC電子の専門家は,部品レベルでの修理をします 失敗した光結合器,フィードバックインターフェースIC,または損傷したコネクタを交換します.交換と修理のサービスは,このボードの両方に広く利用できます修理は特にコスト効率が良いのは,故障が特定され,代替品は限られた余剰ストックから調達される場合です.

Q5: 設置前に余分なA16B-2200-0390はどのように確認されますか?

機能試験証明書をサプライヤーから要求する 理想的には0°Cの制御でテストするだけでなく,ベンチ電源オンテストでテストする. 板の腐食,損傷した溶接点,固定する前にコンネクタピンを曲がり設置後,すべてのコネクタをしっかりと固定し,マシンを生産に戻す前にすべての軸が正常に対応していることを確認します.
