| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A16B-2200-0371 |
部品番号:A16B-2200-0371 について
製造者:FANUC株式会社 (日本)
製品タイプ:CNC制御PCBモジュール
ボードシリーズ:A16B-2200
適用:FANUC CNC制御システム 機械機器の自動化

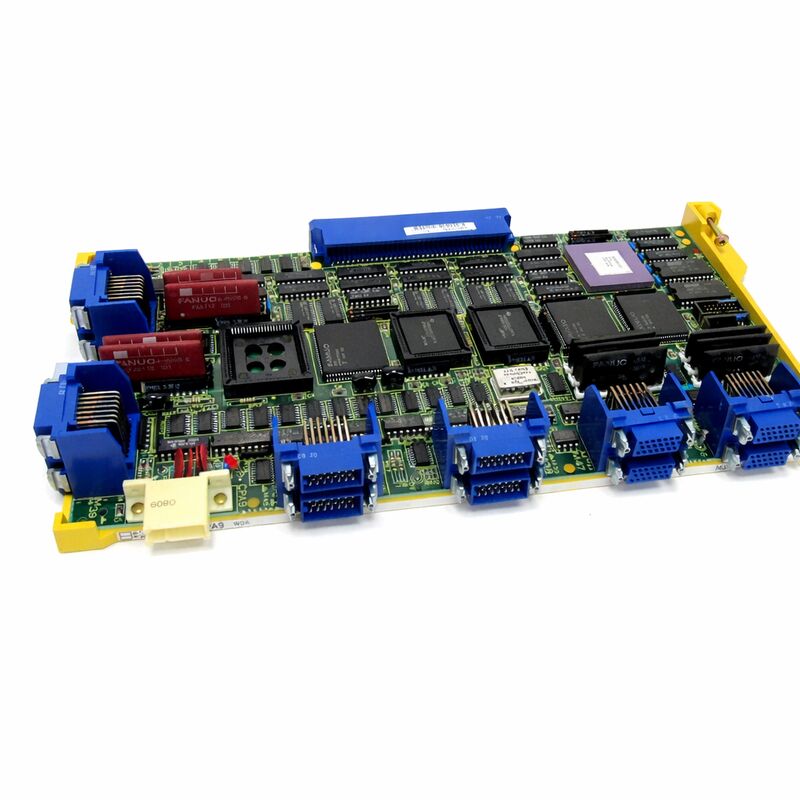

A16B-2200-0371は,FANUCのA16B-2200シリーズから印刷回路ボードです.A16B-2200は,軸制御モジュール,通信およびインターフェースPCBをカバーするCNC制御ボードファミリーです.メモリとグラフィックボードFANUCのCNCコントローララインを15シリーズから0シリーズCとD世代まで提供する様々な機能ボード.
このシリーズは,FANUCのCNC工学の最も生産的な時期の一つで生産されました当社は,現代の多軸加工の複雑さを処理できる制御器で,世界の機械工業を装備していたときシリアルサーボ駆動通信,PMCベースの機械自動化
A16B-2200シリーズは,マスターまたはメインCPUボードの隣にコントローラーのバックプレーンに接続する機能特有のボードをカバーする.シリーズの各ボードには定義された役割があります.CNCとデジタルサーボドライブの間の高速通信を扱うものもあります制御器と機械のフィールドワイヤリングとの間のI/O信号を管理するほか,メモリストレージ,グラフィック処理,または外部デバイスとの通信を管理するほか,
A16B-2200-0371が果たす特別の機能は,設計されたコントローラ配置内にある.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A16B-2200-0371 について |
| 製造者 | FANUC株式会社 |
| 製品タイプ | CNC制御PCBモジュール |
| ボードシリーズ | A16B-2200 |
| 適用する | FANUC CNC制御装置と機械機器システム |
| 原産地 | 日本 |
| 動作温度 | 0°C 55°C |
| 貯蔵温度 | −20°Cから60°C |
| 湿度 | 75% RH 最大 (不凝縮) |
| 可能な状態 | 新しい (余剰) / 改装された / 修理された |
A16B-2200シリーズは,FANUCのシリーズ15と同時代の0シリーズのプラットフォームと関連したCNCボードの世代です.連続軸通信を導入する業界がますます要求していた高性能多軸加工のためのハードウェアアーキテクチャを構築しました
このシリーズでは,機能の多様性が大きい. Axis boards in the A16B-2200 family manage the servo update cycles — they receive position commands from the CNC's interpolation and translate them into the PWM or serial signals that the servo amplifiers need.
制御器を機械の液圧電磁器,制限スイッチ,道具交換メカニズムそして操作パネル
通信ボードは,プログラム転送およびDNC操作のためのRS-232Cおよび他のシリアルインターフェースを提供します.
A16B-2200-0371は この生態系に特有の機能を備えています
制御器のアーキテクチャ内のボードの役割は,シリーズ内の他のボードと区別するものです.適切なボードと正しいコントローラ構成をマッチすることは,任意の交換のための基本的な要件です.
A16B-2200シリーズのボードは 既存の部品で 現在生産されていませんが,世界中で動作する数千台の機械には依然として不可欠です.製造期間中にシリーズ15と0-C/0-DのCNCプラットフォームの周りに構築された機械は,その所有者が運用を維持することを意図する主要な資本投資を表しています機械構造ではなく制御電子が,通常これらの機械の使用寿命を制限します.
A16B-2200 シリーズボードのアフターマーケットサプライチェーンが確立されています.廃機制御器のテストされた余剰ユニットは,専門の CNC 部品サプライヤーから入手できます.
プロフェッショナルなリフォームサービス (コンデンサータ交換,コンタクトクリーニング,代表的なCNCシステムでの機能テストを含む) は,使用寿命を大幅に延長します.ボードレベルの修理は,特定のコンポーネントの故障を解決します.これらのオプションの間では,A16B-2200シリーズのほとんどのボードは,彼らが使用する機械が生産し続けている限り機能し続けることができます.
正確なボードを識別するには,設置されたボードのラベルから正確な部品番号が必要です.
A16B-2200シリーズには多くのバリエーションがあり,物理的に類似しているボードはコントローラでまったく異なる機能を果たすことができます.部品番号が単数でも異なる場合は,交換できません..
A16B-2200シリーズボードの故障は,その機能領域でアラームを生成する.軸ボードの故障は,サーボアラームを生成する.I/Oボードの故障は,I/O通信エラーを生成する.
メモリーボードの故障は,コントローラが初期化するのを阻止する可能性があります. 警報コードとその警報カテゴリを識別します.制御器のどのボードに注意が必要かを識別する最初のステップです.
疑わしいボードを入れ替える前に,それを再シートして,コンネクタを清掃します.
明らかに板の故障の大きな部分は 接続レベルの問題です
欠陥を修復する場合は,板の交換は必要ありません.欠陥が持続し,交換試験のために確認された良好な代替板が利用可能であれば,これは,欠陥がボードにあることを確認する最も決定的な方法であり,バックプレートまたは接続回路ではない.
Q1: CNCアラームは,A16B-2200-0371が対応する機能領域に欠陥があることを示しています.交換を注文する前に,ボードが欠陥源であることをどのように確認できますか?
板の接点を取り直して 再試してください制御器のメンテナンスマニュアルを閲覧し,ボード上のテストポイントと,特定のアラームに関連した診断手順を特定します..
確認された良好な同等板が一時的に交換可能であれば,交換試験で,その板が故障源であることを決定的に確認または排除する.
原因がすべて排除された場合 代替を進めます
Q2: 改装されたA16B-2200-0371が設置されました. 当初のアラームが消えましたが,すぐに別のアラームが現れました. これは何を示していますか?
元のアラームを消す 新しい,異なるアラームは,通常,元によって隠された二次的な欠陥,または,交換ボードとコントローラ間のパラメータ/構成不一致.
交換ボードに 正確なハードウェアの修正があるか確認し,新しいアラームのドキュメントを確認します.
新しいアラームが設定またはパラメータの問題に関連している場合は,最初にパラメータを処理します.
Q3:A16B-2200-0371の備品はどのように保管すべきですか?
防静的包装は必須である 裸のPCBは,貯蔵中に静電放出損傷に脆弱である. 安定した温度,低湿度環境でボードを保持する. 温度サイクルを避ける..パーツ番号,改訂,保管日 を明示したラベル.
腐食または部品の劣化を示す兆候を毎年検査する.
長期保存の場合は 定期的な電源アップテストで パネルが機能し続けていることを確認します
Q4: 機械は25歳ですが,A16B-2200-0371はFANUCから入手できていません. 代替品の調達にはどのような選択肢がありますか?
独立したCNCスペアパーツ市場は,時代遅れのA16B-2200シリーズボードの主な供給源です.
専門的なサプライヤーは,廃機から 試された余剰ストックを保管し,交換サービスを提供し,多くの場合,ボードレベルでの修理を行うことができます.
Some suppliers also offer system-level CNC retrofits that replace the entire controller assembly with modern equivalent hardware — an option that eliminates the legacy board availability concern entirely初期費用が高くても
Q5:CNCは,アラームコードが表示されないまま時々リセットされます.電源が良好であることが確認されています.A16B-2200-0371が原因かもしれません.
アラームコードのない説明できないリセットは,通常条件ではスペック内だが負荷下では限界である電源からボードに到達する限界電源電圧によってしばしば引き起こされる,ボードの論理を一時的に中断させる 変容電圧の低下を可能にします
板の電源入力コネクタで電源出力を測定します 板の電源出力だけではありません
電源で電圧が安定しているが,ボードでは安定していない場合,接続器またはボード側コンデンサータが原因となる可能性があります.
