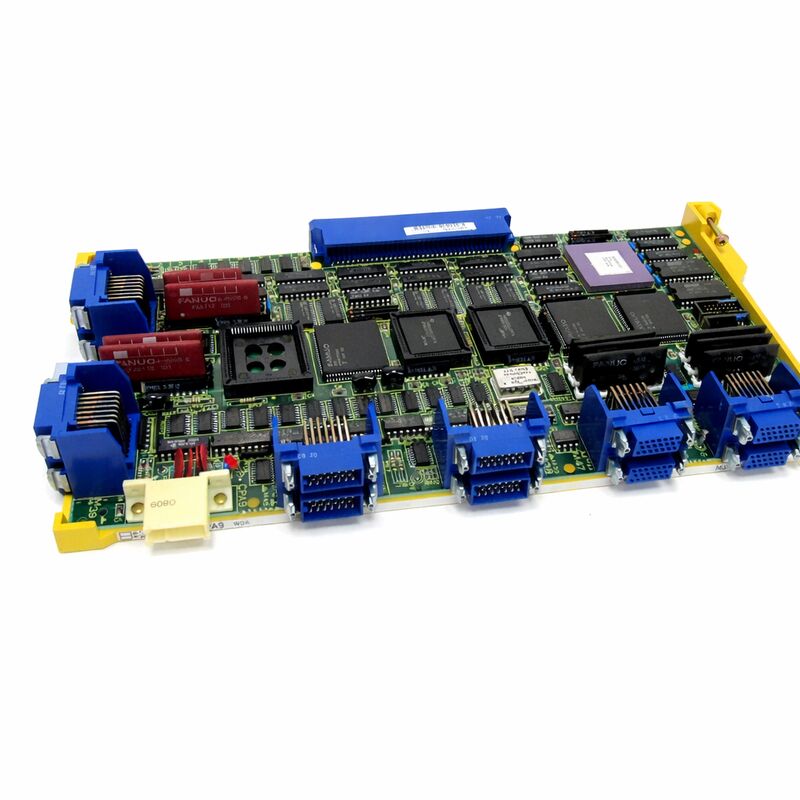

軸PCボード A16B-2200-0360 A16B22000360 A16B-22OO-O36O

FANUC A16B-2200-0360 3/4 デジタル軸カード 32ビット FANUC 0-C コントロール / 40 MHz / 0C, 0D, 0F プラットフォーム

FANUC 0-C プラットフォーム このカードが住んでいる場所

FANUCシリーズ0-Cは,FANUCの小型から中規模の機械ツールのためのコンパクトの32ビットCNCプラットフォームであり,90年代を通じて,0C,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D,0D0F 制御仕様0C世代はFANUCのコンパクトなCNCアーキテクチャに32ビット処理を導入し,A16B-2200-0360は,そのアーキテクチャが機能する軸制御カードの一つです.

0Cモジュール式設計では,マスターボードは全体的なCNC処理を処理し,専用軸カードはサーボとスピンドル運動ループを管理します.A16B-2200-0360は3つまたは4つのデジタル軸まで処理します 特定の数はマシンの元の軸構成に依存します40MHzでは0C軸のカードの範囲のより能力のある端に属し,処理速度は,サーボループがどの程度緊密に動作し,カードが軸のコマンドにどの程度迅速に対応するかを決定します.

このプラットフォームに構築された機械は,世界中でまだ生産されている.これらのCNCのいずれかで軸カードが故障すると,動きのセクションがダウンし,機械は動作できない.A16B-2200-0360は,制御ソフトウェアやワイヤリングに変更なしに元の軸構成を回復する正しい類似の交換です.

基本規格

3つの仕様,1つの選択決定

"3/4軸"軸数範囲 このカードは3つまたは4つのデジタルサーボ/スピンドル軸を同時に制御します.同じA16B-2200ファミリーの2軸カードまたはアナログ軸カードは,異なる位置に対応し,代替品ではありません..

"32ビット 0-C"このカードは0-Cマスターボードアーキテクチャにマッチされています. 0i,16i,または18iiシリーズCNC世代と互換性はありません.また,古い8ビット0Aまたは0Bプラットフォームでも.

"40 MHz"A16B-2200シリーズでは,異なるクロック速度のカードが異なるパフォーマンスレベルに対応します.40MHzの指定はカードのアイデンティティの一部であり,元のインストールされたカードの仕様と一致する必要があります..

注文 する 前 に 五つ の チェック

A16B-2200-0360の交換機を設置されたマシンに確認するには5分未満の時間がかかり,最も一般的な注文エラーを排除します.

1. インストールされたカードのラベルを読むA16B-2200-0360を正確に確認し,その完全な後置きを含む.隣接するA16B-2200変異型は,異なる機能を果たしながらも類似している可能性があります.
2. 32ビット0C制御を確認機械のCNCが0C世代 (0i,16i,または他のシリーズではない) であることを確認します.
3. デジタル (アナログではない) 軸カードを確認する0-C プラットフォームでは,デジタルとアナログの両方の軸のカードが異なる構成で使用されました.
4. 増幅器の故障から軸カードの故障を分離する障害パターンが軸制御経路に限定されている場合 (アラームは特定の駆動モジュールではなく,サーボループ計算層を指します),軸カードが疑われる可能性があります.
5. 隣接するカードの発行を確認する0-C アーキテクチャでは,マスターボードと軸カードが密接に通信します.軸カードを交換する前にマスターボードが正常に動作していることを確認します.

よくある質問

Q1: 3/4の表記の意味は? これは3軸か4軸のカードですか?

このカードは,最大4つのデジタル軸チャネルをサポートする. 3つの軸で構成されたマシンでは3つのチャネルを実行し,4つの軸のマシンでは4つのチャネルを実行する.特定の軸の割り当ては,機械の元の設置に依存するカードが3軸と4軸の構成間で交換する必要はありません. 軸数はCNCパラメータで設定されています.

Q2:A16B-2200-0360は FANUC 0i-C または 16i コントロールと互換性があるか?

このカードは32ビット FANUC 0-C プラットフォームに特化したものです. 0i,16i,18i,および関連する i シリーズ CNC コントロールは,異なるアーキテクチャと異なる軸カードシリーズを使用します.A16B-2200 シリーズは,i シリーズの制御装置にクロスインストールされません..

Q3: 機械のアラームは,すべての制御軸に同時に. これはA16B-2200-0360かもしれない?

すべての軸の同時アラームは 共通の軸制御層を指します A16B-2200-0360は 主な容疑者です カードを交換する前に軸カードに供給された電源電圧もチェックし,マスターボードは軸カードに拡散する上流の欠陥を生成していないことを確認します.

Q4: 別の0°CマシンからのA16B-2200-0360を代替として使用できますか?

そうです,同じ部品番号 A16B-2200-0360 を持っていて,ドナー機器から取り出す前に機能が確認された場合です.カードはマシン特有のパラメータを保存しません 制御ユニットのSRAMにCNCパラメータが保存されています交換装置を装着した後, SRAM モジュールが完整している限り,パラメータは影響を受けず,再入力する必要はありません.

Q5:A16B-2200-0360の生産は中止されています.信頼できるユニットはどのように調達されますか?

FANUC 0-C オーバーマーケット 遺産 FANUC CNC パーツの専門家とテストされた余剰ディーラー. ユニットが0-C CNCシステムでテストされたことを確認してください. 視覚的な検査だけでなく.輸送および保管のためのESD安全なパッケージが必要です.生産中の0°C制御をまだ実行している機械では,現場でスペア軸カードを保持することは,実用的な予防策です.軸カードの故障は,処理方法なしでマシンを完全に停止します.
