| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A16B-2200-0220 |

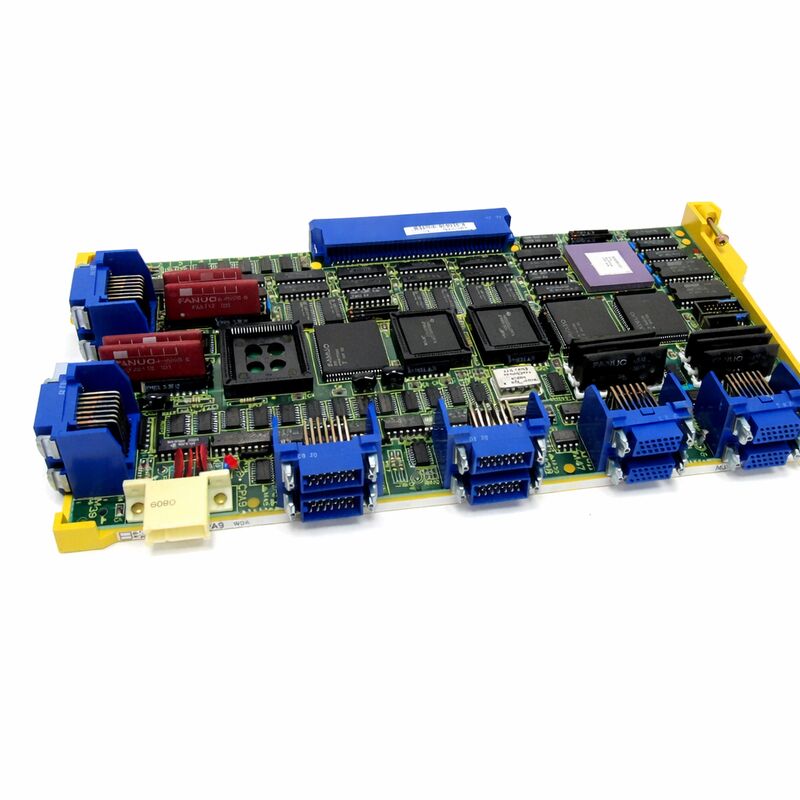

制御システムが初期の16ビットFANUC 0-Cアーキテクチャを中心に構築されている場合、軸ボードは元のモーション構造に密接に一致する必要があります。A16B-2200-0220は、FANUC 0-Cシステム用の16ビット3軸/4軸軸制御PCBです。
これは、0-Cマスターボードに適合するプラグイン周辺ボードとして説明されており、3または4チャンネルの16ビットサーボ制御を提供し、A20B-1002-0360またはA20B-1003-0750マスターボードと併用されます。また、A06B-6057およびA06B-6058サーボドライブファミリーにも関連付けられています。
このボードは、グラフィックス、I/O、またはメモリセクションではなく、モーションコントロールレイヤーに属します。
実際には、0-Cコントロールプラットフォーム内で3または4軸を管理する責任を負うボードであり、この元のサーボ制御構成にまだ依存しているレガシー16ビットシステムに正確な交換部品となります。
| パラメータ | 値 |
|---|---|
| ブランド | FANUC |
| 部品番号 | A16B-2200-0220 |
| モデル番号 | A16B22000220 |
| ボードタイプ | 軸制御PCB |
| 軸容量 | 3 / 4軸 |
| ビットアーキテクチャ | 16ビット |
| コントロールファミリー | 16ビット3軸/4軸軸制御PCB |
| 設置コンテキスト | 0-Cマスターボードに適合 |
| 既知のマスターボード参照 | A20B-1002-0360, A20B-1003-0750 |
| 既知のサーボドライブ参照 | A06B-6057, A06B-6058 |
A16B-2200-0220は、FANUC 0-C加工および旋盤制御で使用され、インストールされているシステムが16ビットプラットフォームで3軸または4軸デジタルサーボ制御を必要とする場合に適用されます。
軸ボードの交換、0-Cコントロールの復旧、および元の0-Cマスターおよびデジタルサーボアンプ構成を使用している機械のサービス作業に適しています。
このボードの大きな利点は、その適用範囲が非常に明確であることです。0-C、16ビット、3/4軸制御です。
これにより、レガシーコントロールでの正確なマッチングが容易になります。
別の利点は、既知のマスターボードおよびサーボアンプファミリーに直接関連付けられているため、選択を絞り込み、他の0シリーズ軸カードとの混同のリスクを減らすのに役立つことです。
Q1. A16B-2200-0220はどのような種類のボードですか？
これは、FANUC 0-Cシステム用の16ビット3軸/4軸軸制御PCBです。0-Cマスターボードにプラグインされ、マルチ軸サーボ制御を提供します。
Q2. このボードはシステムで何を行いますか？
その役割は、0-Cコントロール構造内で3または4軸のサーボを制御することです。モーションコントロールセクションに属し、システムのデジタルサーボドライブ構成と連携します。
Q3. A16B-2200-0220を選択する際に確認すべきことは何ですか？
正確な部品番号を確認し、機械がFANUC 0-C 16ビットコントロールを使用していることを確認し、アプリケーションが3軸または4軸であるかどうかを確認し、インストールされているマスターボードとサーボドライブファミリーを確認してください。既知のマスターボード参照はA20B-1002-0360およびA20B-1003-0750であり、ボードはA06B-6057 / A06B-6058ドライブファミリーに関連付けられています。
Q4. 主要な仕様はどのように理解すべきですか？
「3/4軸」は軸制御範囲を定義し、「16ビット0-C」はコントロール世代とプラットフォームを定義します。これらは些細な詳細ではなく、適切なマッチングのための主要な識別子です。
Q5. このボードを交換する前に、どのように障害を診断すべきですか？
実際的な診断は、軸ボードの障害をサーボアンプの障害またはマスターボードの問題から分離することから始まります。機械が0-Cシステムであり、軸制御の問題がこのボードで管理されているチャンネルに限定されており、コントロールの他の部分が安定している場合、3/4軸PCBはより有力な交換候補となります。
