| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-2200-0090 |
FANUCシリーズ15 (およびその150変種) は,生産時代に複雑な高軸機械工具のためのFANUCの旗艦CNCプラットフォームでした.ほとんどの加工センターとターンには3〜5軸が必要です.,軸数が多い機械向けに特別に設計された 15 シリーズは,パレットと回転テーブル,多スピンドル回転センター,柔軟な製造セルを含む大型加工センター航空宇宙および重工部品のための専用生産機械.

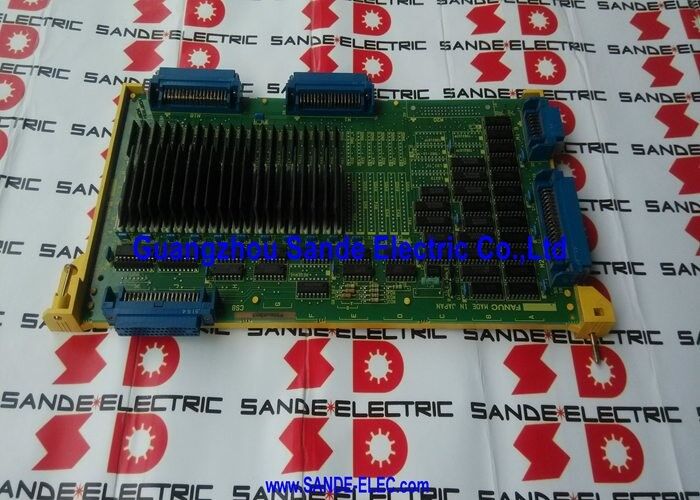

A16B-2200-0090は,この高軸の機能を可能にする軸制御ボードの1つです.制御装置は4つのボードを設置したときに4つの軸から最大16の軸までグループで軸数を構成します..
| パラメータ | 価値 |
|---|---|
| 軸のチャネル | 4個 (ボードごとに) |
| シグナルタイプ | デジタルPWM |
| ドライブ互換性 | FANUC 6058,6066 サーボドライブ |
| 最大システム軸 | 16 (4つのボードを含む) |
| 互換性がある | 15A,15M,15-MA,150M,15-MF,15-TT,15-TA,15-TF |
単一のA16B-2200-0090は4軸のチャネルを提供します. FANUCのシリーズ15アーキテクチャは,同じCNCで複数の軸のボードが共存することを可能にします.
4軸:1A16B-2200-0090 4軸の加工センター用のコンパクトの15A配置
8軸:2つのボード 軸4の機械加工センターとパレット回転軸と線形軸が追加されています.
12軸:3つのボード 複数軸のターニングセンターや複雑な回転テーブルとヘッド配置を持つ機械に適しています.
16軸:4つのボード 最大配置で,多パレット柔軟加工システムや専用転送機械のセクションなどの非常に大きく複雑な機械に使用されます.
多カード構成のボードは独立して動作しますが,同じCNCのコマンドとフィードバックフレームワーク内で動作します.各ボードは独自の4軸を処理します.CNCはBASEレジスタシステムを通じてすべてのボードを同時に調整します.
4軸の加工センター軸の欠陥:FANUC 15-MA加工センターは4つのサーボ軸の1つに軸アラームを発揮します.駆動とモーターを排除した後,A16B-2200-0090軸ボードが故障源として識別されます.交換は,欠陥軸チャネルを復元する.
16軸の移動機械の保守:大型移転機は,A16B-2200-0090の4つのボードを使用して,16の加工ステーションを同時に制御する.1つのボードは,チャネル5?? 8 (4のボード2) に軸アラームを開発する.他の3つのボードまたはそれらの軸を混乱することなく,失敗したボードは置き換えられます.
Q1:A16B-2200-0090は6058と6066以外のデジタルシリーズ15のサーボドライブを制御できますか?
A16B-2200-0090は,FANUC 6058および6066シリーズのデジタルサーボドライブのために特別に設計されています.これらのドライブは,軸板が生成するPWMインターフェースプロトコルを使用します.より新しいFANUCサーボ駆動シリーズ (Alpha), Alpha-i, Beta-i) は異なる通信インターフェース (Type-A, Type-B,または FSSB) を使用し,A16B-2200-0090と互換性がない.
Q2:シリーズ15軸板アーキテクチャにおけるBASE 0,BASE 1,BASE 2とは?
BASE 0, 1,および2は,シリーズ15のCNCの内部バスの共有メモリコマンドレジスタである.メインCPUは,各インターポレーションサイクルでこれらのレジスタに位置インクリメントコマンドを書き込む.A16B-2200-0090は,その4軸のそれぞれに適切なBASEレジスタを読み,PWMドライブ信号にコマンドデータを翻訳このメモリマップされたアーキテクチャは,CPUと軸板が直接的なプロセッサ間通信なしでコマンドを交換できるようにします.
Q3:複数のA16B-2200-0090ボードが使用されている場合,軸チャンネル割り当てはどのように設定されますか?
マルチボードシリーズ15の構成では,各A16B-2200-0090ボードにはパラメータ設定とCNC内のボードの物理位置によってベース軸番号が割り当てられます.最初のボードは,軸1~4を操作します.2番目のハンドルは5−8の軸を操作します軸配分パラメータは,CNCの軸配分テーブルで設定されています. これらのパラメータを誤って変更すると,軸が間違ったボードに配分される可能性があります.制御の誤りが生じます
Q4:A16B-2200-0090は,シリーズ15Bまたはシリーズ15Cシステムに適していますか?
A16B-2200-0090は,シリーズ15-A (モデルA) 世代15A,15-MA,15-TA,150M,15-MF,15-TT,および15-TFに指定されたシステムに確認される.シリーズ15Bと15Cは,更新されたサーボアーキテクチャの一部として異なる軸板ハードウェアを導入した.注文する前に,CNCの特定のモデル世代を確認してください.
Q5:A16B-2200-0090の4つのボードのうちの1つが16軸システムで故障するとどうなるか?
失敗したボードによって制御される4軸のみがアラームになります.残りの3つのボードとその12軸は正常な動作を続けます.他の軸のボードは独立しています.影響軸のためのアラームを表示します機械は,修理が計画されている間,生産プロセスがそれを許している場合,残りの軸で動作することができます.
