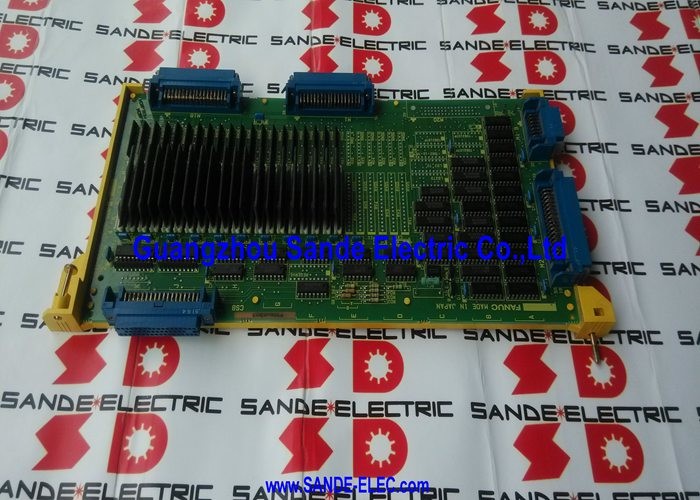

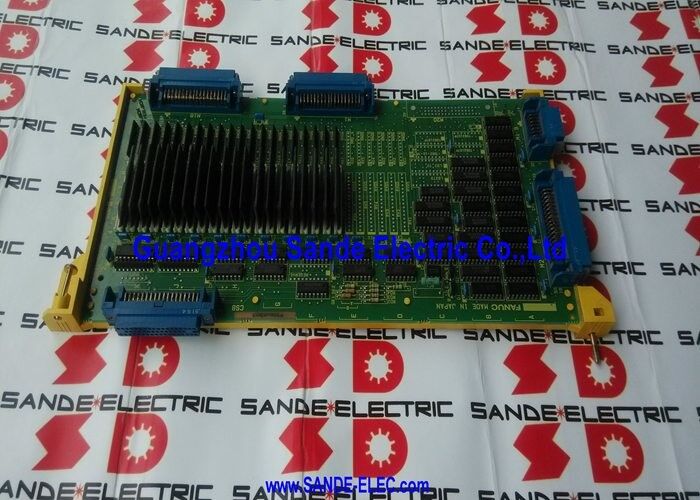

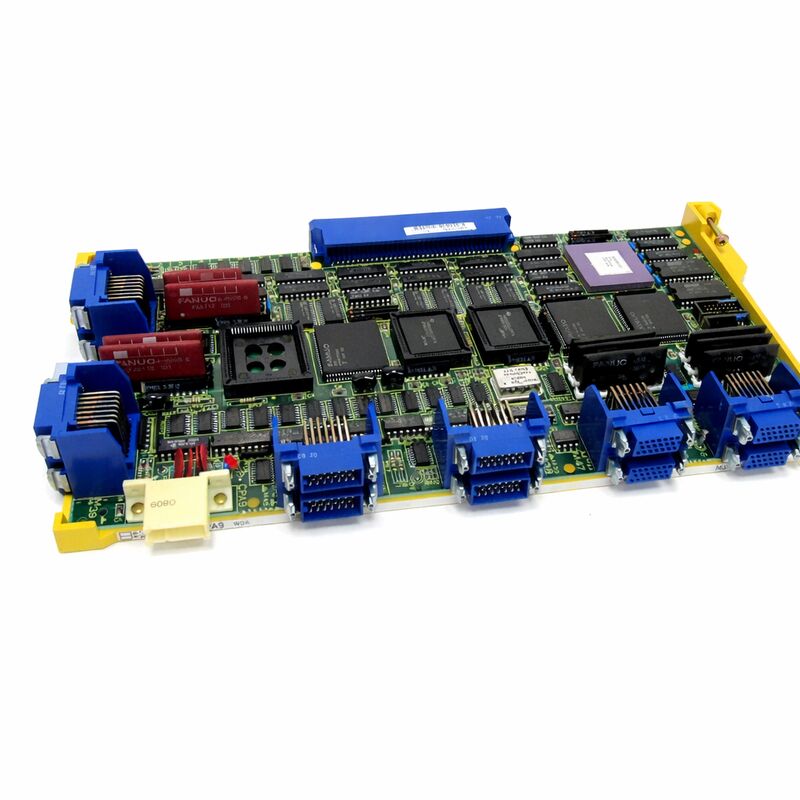

FANUC 検出器 アダプターボード A16B-1212-0030 A16B12120030 A16B-1212-OO3O

FANUC A16B-1212-0030 15Aシリーズ 単一の検出器アダプター PCB 15-MA / 15-TAのフル閉ループフィードバック

部品番号:A16B-1212-0030

クロス参照:A16B12120030

製造者:FANUC株式会社 (日本)

製品タイプ:単一の検出器アダプター 添加PCB

単一の検出器 の 機能 と この ボード の 存在 理由

標準のFANUC伺服軸では,伺服モーターシャフトに搭載されたエンコーダーから位置フィードバックが送信される.CNCはエンコーダー数を読み,実際の位置を計算し,ループを閉じる.半閉ループと呼ばれるこの配置は,ほとんどの機械ツールアプリケーションに十分な精度です.

機械の動く要素に直接搭載された第二のフィードバック装置を追加します.テーブル上の線形秤,回転軸上の回転インダクトシン,またはボールスクロールナッツの副位置コード機械の実際の機械的な位置は 単にモーターシャフトの角度ではなく CNC に返信されます.モーターとワークピース間の軸承の傾きがリアルタイムで測定され,修正されます..

A16B-1212-0030は 15Aシリーズのシステムで この機能を機能させるハードウェアです. 単一の検出器の信号入力経路をこのボードなしで CNC制御に追加します.シリーズ15Aは,別の検出器信号を受け入れたり処理したりできない.完全閉ループフィードバックを可能にするパラメータはアラームを発生させる.

このパネルは,FANUCシリーズ 15-MA (加工センター) と 15-TA (ターニングセンター) の装置に適合します.シリーズ15A制御ハードウェアに接続し,独立した検出器に必要な追加の信号処理チャネルを提供します..

典型的な用途

精密掘削機とジグ掘削機で,テーブルの位置は,熱増量に関係なくミクロン以内で保持されなければならない.大型機械加工センターで,丸のスクロールのピッチの誤差は,閉ループ補償なしでは,完全な移動で必要な部品容量を超えるとします.研磨機は,研磨輪の軸に回転誘導フィードバックを使用する.検出器アダプタが故障した後,シリーズ15Aの機械の元の完全閉ループアーキテクチャを復元する改装プロジェクト.

基本規格

よくある質問

Q1: シリーズ15AのCNCは分離検出器に関連したアラームを生成します.A16B-1212-0030が原因ですか?

ボードが故障したと仮定する前に,検出器から外側に故障を追跡します.線形スケールまたはインダクトシン信号ケーブルを損傷を確認し,検出器の電源電圧を確認します.検出ケーブルとA16B-1212-0030間のコネクタを検査検出器,ケーブル,コネクタが正しければ アラームが止まらなければ アダプターボードが故障します

Q2: 機械がモーター搭載のエンコーダーフィードバックを使用する場合はこのボードが必要ですか?

A16B-1212-0030は,機械が完全閉ループ制御のために別々の位置検出器を使用する場合にのみ使用できます.純粋に半閉ループで動作する15Aシリーズのモーターエンコーダーのみは,このボードを必要とせず,それなしで通常動作します..

Q3:A16B-1212-0030はどんな種類の線形スケールでも動作できますか?

The board accepts signal types compatible with the Series 15A's separate detector interface — typically sine/cosine analogue or incremental TTL/differential square-wave signals from scales and inductosyn devices. 特定のスケールの出力形式がアダプタの入力仕様と一致することを確認します.

Q4:A16B-1212-0030を交換した後も,CNCは検出器のアラームを表示しています.何をチェックすべきですか?

交換ボードがコンネクタに正しく座っていることを確認します.その後,分離検出器フィードバックを有効にするシリーズ15Aのパラメータが正しく設定されていることを確認します.特に,どの軸が分離検出器入力を使用することを定義する軸構成パラメータパラメータの不一致は 機能するボードでもアラームを発生させる

Q5:A16B-1212-0030は,まだ生産されている15Aシリーズマシンに利用できますか?

シリーズ15プラットフォームはFANUCによって廃止される.A16B-1212-0030は,産業用CNCアパートマーケットの遺産FANUC部品専門家とシリーズ15修理会社から調達される.部品レベルでの修理 オリジナルの壊れたボードは,交換ストックが乏しい場合も実行可能なオプションですこのアダプターボードの故障はしばしば単一の信号調節ICまたはコネクタに局所されているため,
