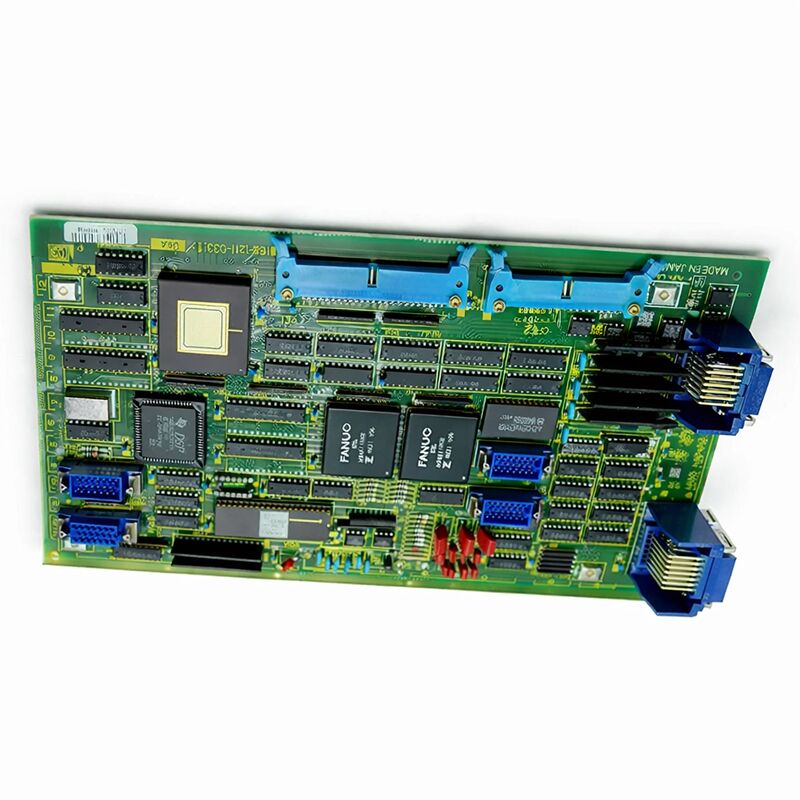

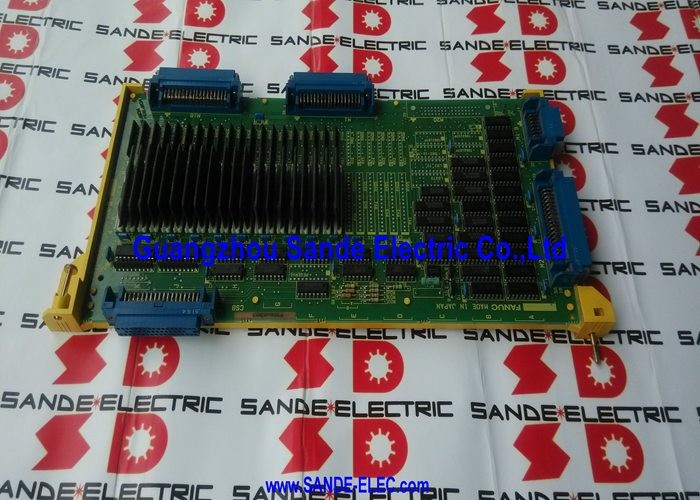

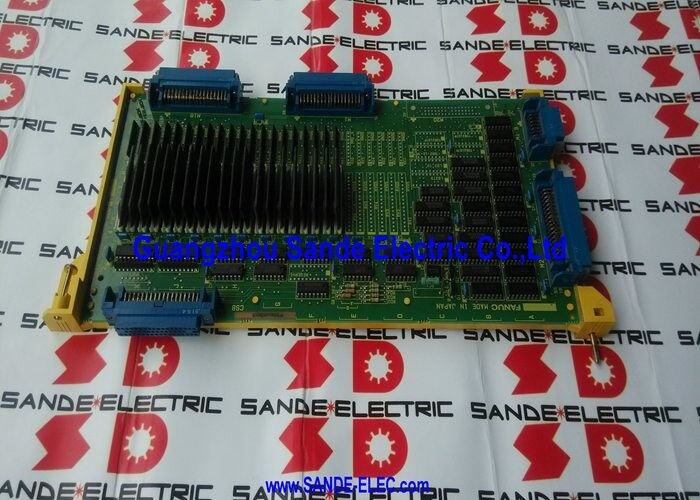

軸制御ボード A16B-1211-0331 A16B12110331 A16B-1211-O331

FANUC A16B-1211-0331 | Series 0-B 追加単軸制御基板 — 5軸/6軸拡張、日本原産

部品番号: A16B-1211-0331

メーカー: FANUC株式会社 (日本)

製品タイプ: 追加軸制御基板 (シングルチャンネル)

基板シリーズ: A16B-1211

対応システム: FANUC Series 0-B (0-MB, 0-TTB, 0-P4B, 0-PB)

軸数: 1 (追加軸拡張)

インターフェース: デジタル — Sシリーズ (6058) デジタルサーボドライブを制御

構造: スルーホール (表面実装なし)

概要

A16B-1211-0331は、FANUCのSeries 0-B CNCコントローラー用の追加単軸制御基板です。0-MBマシニングセンタ、0-TTBツインタレット旋盤、0-P4Bパレタイザー、0-PBボーリング盤の各バリアントである0-B構成の軸制御能力を拡張し、既存の軸構成にデジタル制御サーボ軸を1つ追加します。

Series 0-Bは、FANUCの16ビットCNCアーキテクチャの最後の世代であり、最も高性能な世代でした。0-Aシリーズに続く進化であり、商業的に成功した0シリーズの信頼性とフィールドで実証された設計思想を維持しながら、処理能力の向上と機能の強化をもたらしました。

0-MB構成は、標準構成で最大4軸のマシニングセンタをサポートしていました。

A16B-1211-0331は、機械の設計が基本構成よりも多くの軸を必要とする場合に、5軸目または6軸目を追加しました。

この基板は、追加軸の動作を調整するA16B-1211-0320サブCPUコマンド基板と共に、0-Bコントローラーのメインボードに取り付けられます。

このペア（コマンド基板と軸基板）は、0-Bプラットフォームにおける軸拡張の標準的なアプローチでした。

軸基板は、追加軸のサーボインターフェースを処理します。6058シリーズドライブへのPWMデジタルコマンドと、モータからのエンコーダフィードバック処理を行います。

主な仕様

0-Bプラットフォームと軸拡張

FANUC 0-Bシリーズは、16ビットCNC時代の成熟した状態を表していました。基本軸数はほとんどの機械構成のニーズに対応していましたが、特にロータリーテーブルを備えたマシニングセンタ、ツインパレットマシン、多機能旋盤など、多くの機械設計では、標準基板セットが提供するものよりも1つまたは2つ多くの軸が必要でした。

FANUCのソリューションは、追加軸基板アーキテクチャでした。

より多くの軸を持つ機械に完全に異なるコントローラーを必要とするのではなく、既存のコントローラー構成に追加軸基板を追加することで拡張を実現できました。

A16B-1211-0331は、そのような追加軸の1つを提供しました。2つの追加軸が必要な場合は、2つの基板が使用されました。

軸基板は、追加軸のドライブユニット用のデジタルPWMサーボコマンドを生成します。

この軸のドライブユニットは、主軸と同じ6058シリーズデジタルサーボアンプです。

軸基板は、追加軸モータからのエンコーダ位置フィードバックも受信し、その軸のクローズドループ位置制御を完了します。

コントローラーは、追加軸を構成内の別の軸として認識します。

CNCのプログラムは、他の軸と同じGコード軸コマンドを使用してそれを扱います。

追加はパートプログラムには透過的であり、オペレーターとプログラマーの観点からは、拡張された軸はプライマリ軸と全く同じように動作します。

スルーホール設計と実用的な保守性

0-B時代の他の基板と同様に、A16B-1211-0331はスルーホール構造を使用しています。コンポーネントは、リードをPCBに通して裏面でハンダ付けすることで取り付けられます。これは、後のFANUC世代で標準となった表面実装構造とは根本的に異なるアプローチです。

スルーホール構造は、現在数十年前の基板にとって実用的な利点があります。

コンポーネントは個別にアクセス可能で、標準的なハンダ付け装置で交換できます。

経年劣化で故障したコンデンサは、SMT reworkツールなしで特定して交換できます。コネクタの接点は個別に清掃およびテストできます。

この時代の基板で最も一般的な経年劣化の故障モードは、電解コンデンサの劣化です。コンデンサは時間とともにゆっくりと乾燥し、電解液が蒸発するにつれてインピーダンスが増加します。

軸制御基板では、電源セクションのコンデンサが劣化すると、不安定な供給電圧が発生し、軸の異常動作や断続的なアラームを引き起こします。

経年劣化の症状を示す基板での予防的なコンデンサ交換は、多くの場合、最も効果的な復旧アプローチです。

コンパニオンボードの要件

A16B-1211-0331はスタンドアロンの追加機能としては動作しません。A16B-1211-0320サブCPUコマンド基板が存在し、機能している必要があります。

サブCPU基板は、追加軸の動作を調整し、メインコントローラーのバスとインターフェースする処理ロジックを提供します。

軸基板は、サブCPUがコマンドを出す軸のサーボインターフェースを処理します。

0-Bマシンで追加軸の障害を診断する場合、サブCPU基板と軸基板の両方が潜在的な障害場所となります。

サブCPU基板の障害は、通常、その基板によって調整されるすべての追加軸に影響します。軸基板の障害は、通常、その基板が担当する特定の軸にのみ影響します。

この区別は、診断と交換の決定を導きます。

FAQ

Q1: 0-MBマシニングセンタの5軸目で、電源投入時にサーボアラームが発生します。主軸（1～4）は正常に初期化されます。5軸目のモータとドライブに損傷は見られません。A16B-1211-0331が故障している可能性はありますか？

主軸の動作が正常な場合の追加軸アラームは、軸基板またはサブCPUコマンド基板のいずれかが故障していることを示唆しています。主軸は異なる基板ハードウェアを使用しているため、追加軸基板セットの障害はそれらに影響しません。

まずサブCPU基板を確認してください。その障害は、すべての追加軸に同時に影響します。5軸目のみがアラームを発生する場合、A16B-1211-0331が故障している可能性が高いです。

ドライブとモータに損傷がないことを確認してから、基板の診断に進んでください。

Q2: 5軸目と6軸目（どちらも追加軸基板で処理）の両方が、電源投入時に同時にアラームを発生します。これは何を意味しますか？

複数の追加軸の同時障害は、個々の軸基板ではなく、サブCPUコマンド基板を示唆しています。両方の軸基板は、動作コマンドのためにサブCPUに依存しています。

サブCPUの故障は、軸基板の状態に関わらず、両方の軸でアラームを発生させます。

サブCPU基板を点検し、コネクタを確認してください。基板の状態が疑わしい場合は、軸基板の前にサブCPU基板を交換してください。

Q3: 0-Bマシンは何年も安定して稼働していましたが、最近になって5軸目に断続的な位置エラーが発生するようになりました。エラーは明確なトリガーなしに現れては消えます。軸基板と5軸目ドライブは正常にテストされます。他に原因は何が考えられますか？

安定して稼働していたマシンで、明確なパターンに従わない断続的な位置エラーは、追加軸チェーンのいずれかの基板上の経年劣化したコネクタまたは電解コンデンサの劣化を示唆することがよくあります。

軸基板とサブCPU基板間のコネクタ、またはドライブユニットへのコネクタは、時間の経過とともに高抵抗接点を発生させる可能性があります。

5軸目の信号経路にあるすべてのコネクタを清掃して再接続してください。それでも断続的な障害が解決しない場合は、軸基板のコンデンサ交換が次のステップです。

Q4: 交換用のA16B-1211-0331を入手しました。取り付け後、5軸目に元の基板とは異なるアラームが表示されます。何をチェックすべきですか？

基板交換後に異なるアラームが表示される場合は、通常、故障した交換基板ではなく、構成またはコネクタの問題を示唆しています。

新しい基板のすべてのコネクタが正しく、完全に差し込まれていることを確認してください。サブCPU基板へのコネクタとドライブユニットへのコネクタの両方が完全に接続されている必要があります。

また、CNCの軸割り当てパラメータが5軸目に対して正しく構成されていることも確認してください。

パラメータの不一致は、ハードウェア関連に見えるアラームを発生させる可能性があります。

Q5: A16B-1211-0331は、任意の0シリーズコントローラーで動作しますか、それとも0-Bに限定されますか？

A16B-1211-0331は、FANUC 0-Bシリーズコントローラープラットフォーム専用に設計されました。基板のインターフェース、バスプロトコル、コネクタ構成は0-Bアーキテクチャに適合しています。

他の0シリーズ世代（0-A、0-C、または0-D）の追加軸基板とは互換性がありません。たとえそれらの基板が同様の機能的役割を果たしていても同様です。

0-Aおよび0-C世代は、軸拡張のために異なる基板仕様を使用していました。取り付け前に必ず基板のシリーズ互換性を確認してください。
