| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A16B-1211-0271 |
部品番号: A16B-1211-0271
メーカー: FANUC株式会社 (日本)
製品タイプ: デジタル軸制御基板
ボードシリーズ: A16B-1211
互換システム: FANUC システム10、システム11および互換
用途: デジタルサーボ軸制御 / 軸拡張

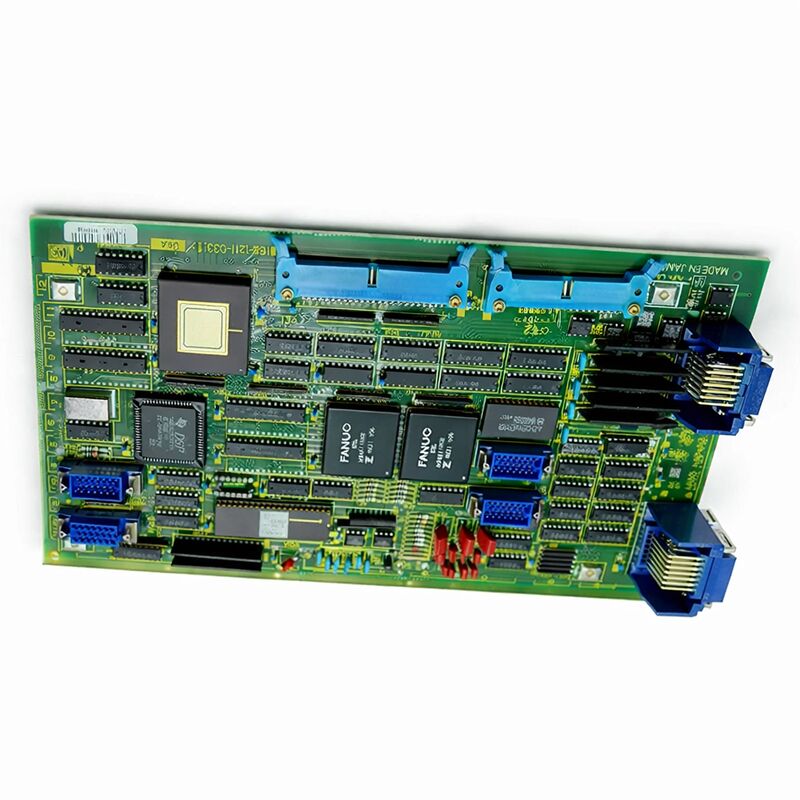

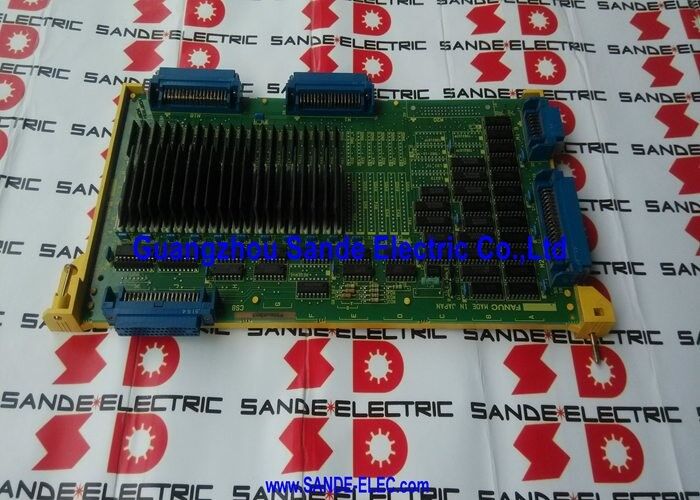

A16B-1211-0271は、FANUCのA16B-1211シリーズのプリント基板です。このシリーズは、システム10およびシステム11 CNCコントローラプラットフォームに対応した軸制御および拡張ボード群です。
このシリーズは、システム10/11の設置に必要な様々な軸制御ボードのバリエーションをカバーしていました。個別の軸アプリケーション用のシングルチャンネルボード、ペア軸制御用のデュアルチャンネルボード、および異なるドライブ世代向けのインターフェースバリエーションなどです。
A16B-1211-0271は、このファミリーの特定のメンバーであり、システム10/11の軸制御アーキテクチャにおいて定義された機能を提供します。
FANUCのシステム10およびシステム11は、0-Cおよびシリーズ15プラットフォームへの移行前に、FANUCのCNC製品ラインの高性能エンドを代表していました。
これらのコントローラは、複数の制御軸を持つマシニングセンタ、ライブツーリングを備えたターニングセンタ、および多数の軸にわたる協調動作を同時に要求する多機能マシンなど、複雑な工作機械を駆動しました。
A16B-1211シリーズの軸ボードは、この多軸能力を実現するハードウェアでした。
A16B-1211シリーズのすべての軸カードは、同じアーキテクチャ上の役割を果たします。それは、メインコントローラと、割り当てられた軸のサーボドライブユニットとの間のサーボインターフェースを提供することです。
コントローラの位置コマンドをサーボドライブ信号に変換し、コントローラに位置データを返すエンコーダフィードバックを処理します。
A16B-1211-0271は、設定されたシステム10/11の軸に対してこの機能を提供します。
| パラメータ | 値 |
|---|---|
| 部品番号 | A16B-1211-0271 |
| メーカー | FANUC株式会社 |
| 製品タイプ | デジタル軸制御基板 |
| ボードシリーズ | A16B-1211 |
| 互換システム | FANUC システム10、システム11 |
| 用途 | サーボ軸インターフェースおよび制御 |
| 構造 | スルーホール (非SMT) |
| 原産国 | 日本 |
| 動作温度 | 0 – 55℃ |
| 保管温度 | −20 – 60℃ |
| 利用可能な状態 | 新品 (余剰品) / 改良品 / 修理品 |
A16B-1211シリーズは、システム10およびシステム11プラットフォーム向けの各種軸制御ボードを含んでおり、各バリエーションは特定の軸数、インターフェースタイプ、およびドライブ世代の組み合わせをカバーしています。
バリエーションは、軸数 (シングルチャンネルおよびデュアルチャンネル) とドライブインターフェース要件 (デジタル、シリアル、アナログ) を中心に集まっています。このファミリー内では、近い連番の部品番号は機能が似ている傾向がありますが、チャンネル数、ハードウェアリビジョン、またはマイナーなインターフェースの違いによって区別されます。
A16B-1211-0271は、システム10/11の多軸構成が依存していたボードの1つとして、このシリーズ内の位置を占めています。
この特定のボードが指定されたマシンでは、コントローラがその操作を実行するために制御する必要のある軸または軸グループにサービスを提供します。
このタイプの機能的なボードが取り付けられていない場合、マシンはそれらの軸を動作させることができません。
システム10/11のマシンオーナーにとって、A16B-1211シリーズのボードは、供給アクセスを維持するために最も重要なレガシーコンポーネントの1つです。
マシン自体は、数十年間の生産寿命を残していることがよくあります。
しかし、エレクトロニクスは注意を必要とし、ボードが最終的に故障した場合は、テスト済みの同等品と交換する必要があります。
軸ボードの機能は、それが参加するクローズドループ制御パスを通じて理解できます。CNCコントローラは、パートプログラムに基づいて目標位置を計算します。補間は、各サーボ更新サイクルで各軸がどこにあるべきかを計算します。
軸カードは、この目標位置を受信し、位置誤差 (目標と実際との差) を計算し、速度要求信号を生成します。
サーボドライブは、この速度要求を受信し、それに応じてモータ電流を出力します。
モータが移動します。モータ上のエンコーダは、軸カードに位置データを送信し、軸カードは実際の位置をコントローラに報告します。
このループは、各軸について毎秒数百回閉じられます。
A16B-1211-0271は、サービスを提供する軸のこのループに参加します。
その回路は、それらの軸のサーボ更新レートで正しく機能する必要があります。回路の劣化 (位置フィードバックのノイズ増加、速度要求信号の歪み、ボードのロジックに電力を供給する電源の不安定性など) は、軸性能の低下として現れます。
効果は最初は微妙 (わずかに高い追従誤差、わずかな表面仕上げ) であり、劣化が悪化するにつれて明確なサーボアラームに進む可能性があります。
A16B-1211-0271は、スルーホールPCB構造の時代のものでした。すべての能動部品 (IC、トランジスタ) および受動部品 (抵抗器、コンデンサ) は、ボードに挿入され、裏面でハンダ付けされます。この構造スタイルは、後継の表面実装技術よりも古いですが、メンテナンスにおいて1つの実用的な利点があります。コンポーネントは、標準的なハンダ付け装置で個別にアクセス可能です。
これらのボードが到達した年齢では、電解コンデンサが最も一般的な故障リスクです。
それらの電解液は長年かけてゆっくりと蒸発し、電気的特性がドリフトします。ボードの電源フィルタリングセクションのコンデンサは特に重要です。それらが劣化すると、ボードの内部電源電圧にリップルが発生し、速度要求信号とフィードバック処理の両方を破損します。
予防的な改良、すべての電解コンデンサを故障前に交換することは、経年劣化の兆候を示しているボードに対する推奨されるメンテナンス戦略です。
Q1: システム10/11マシンで、このボードがサービスを提供する軸に一貫性のない軸動作が発生しています。時々正しく動作し、時々追従誤差アラームが発生しますが、一貫したトリガーはありません。何を調査すべきですか？
明確なトリガーのない一貫性のない追従誤差は、軸カードの電源セクションにある経年劣化した電解コンデンサの典型的な症状の1つです。
劣化コンデンサは、ボードの内部電源電圧に過剰なリップルを引き起こし、それが時々サーボループを乱す閾値を超えます。
コンデンサが完全に故障しておらず、限界的な状態であるため、障害は断続的です。ボード上のコンデンサ交換、または改良品ボードへの交換が適切な対応です。
Q2: ボードを検査のために取り外しましたが、目に見える損傷はありません。機能していると仮定できますか？
いいえ。目視検査では、焼けた部品、ひび割れた部品、腐食などの明らかな故障が明らかになりますが、ほとんどの電子部品の故障は目に見える兆候を伴いません。
電解コンデンサは、外部からは正常に見えても電気的に故障する可能性があります。
制御された環境で実際のサーボモータ負荷をかけてボードを機能テストすることが、その動作状態を確認する唯一の方法です。
目視検査に合格しても、長年使用されているボードは、生産マシンで信頼される前に機能テストを行うべきです。
Q3: このボードを交換した後、マシンの軸性能は以前と同様ですが、輪郭加工中の追従誤差がわずかに増加しました。すべてのパラメータはバックアップから復元されました。他に影響を与える可能性のあるものはありますか？
正しいパラメータでボードを交換した後、わずかに増加した追従誤差は、アナログ出力回路レベルでの古いボードと交換ボードの特性の違いを示している可能性があります。同じ部品番号のボード間でも、部品公差に多少のばらつきがあるのは正常です。
サーボチューニングパラメータ (位置ループゲイン、速度フィードフォワード) は、新しいボードで性能を最適化するために微調整が必要になる場合があります。
これらの調整は小さく、元のパラメータから始めて、追従誤差を監視しながら段階的に変更していくのが正しいアプローチです。
Q4: マシンが時々サーボアラームを生成しますが、問題の軸をゆっくりとジョグするとクリアされます。低速移動中はアラームは表示されませんが、ラピッドトラバースで障害が発生します。これは何を意味しますか？
ラピッドトラバース中のみ発生するアラームは、速度依存の問題を示唆しています。
経年劣化した軸カードで最も一般的な原因は、速度要求出力回路の平滑化コンデンサの劣化です。
低速では、コマンド信号のエラーはドライブの速度制御で処理できるほど小さくなっています。
ラピッドトラバース速度では、コマンドがよりノイズが多くなり、ドライブがアラームとしてフラグを立てる速度偏差を引き起こします。これはボードレベルの問題であり、修理または交換が必要です。
Q5: システム10/11マシンにこのボードが使用されている場合、このシリーズを共有しているにもかかわらず、システム10マシンとの互換性がないリスクはありますか？
A16B-1211シリーズは、システム10とシステム11の両方のプラットフォームに対応していましたが、シリーズ内の特定のバリエーションは、一方のプラットフォームまたは他方のプラットフォーム向けに調整されている場合があります。
システム11マシンからシステム10マシンにボードをインストールする前 (またはその逆) に、特定のボード部品番号が、該当するハードウェアドキュメントで両方のプラットフォームとの互換性がリストされていることを確認してください。
ドキュメントが入手できない場合は、進む前にシステム10/11構成に詳しい専門家に相談してください。
