| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A16B-1211-0270 |
部品番号:A16B-1211-0270
製造者:FANUC株式会社 (日本)
製品タイプ:デジタル制御付加軸PCB (2チャネル)
ボードシリーズ:A16B-1211
互換性のあるシステムFANUCシステム10 システム11
軸数:2 (追加軸)
記述:10/11 デジタル制御 付加軸 PCB 2軸

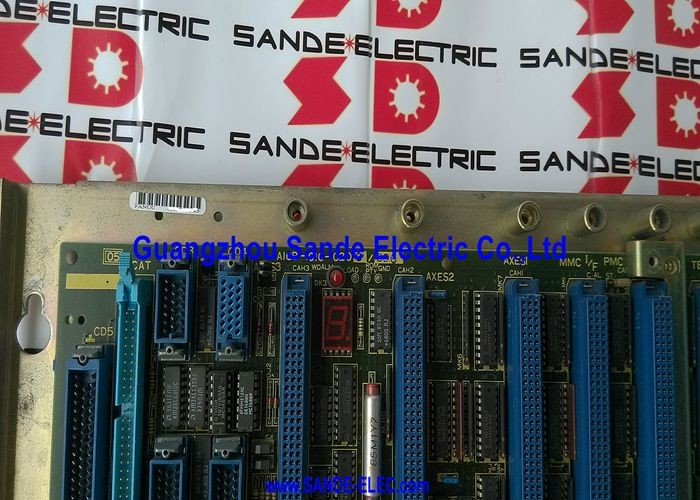

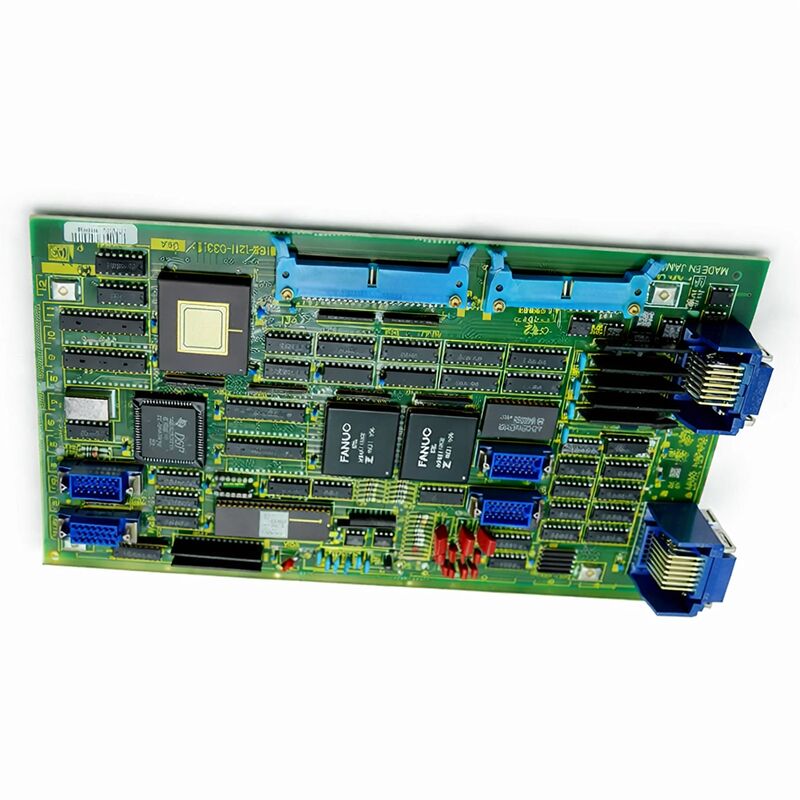

A16B-1211-0270は,FANUCのシステム10とシステム11のCNCコントローラのための2軸の追加の軸制御ボードです.拡張ボード スタンドアロンコントローラではなく,既存のシステム10/11 CNC構成の軸数を拡張する2つの追加の軸のためのデジタルサーボ制御を提供します..
このボードをベースシステム10/11のインストールに追加すると,標準構成よりも多くの制御軸を必要とする機械は,同じ実証された制御プラットフォーム内で動作することができます.
FANUCのシステム10とシステム11は,複雑な加工用途のために設計された高性能CNCプラットフォームでした複数の軸で協調した動きを必要とする機械.
ベースコントローラ軸数はしばしば十分であったが,最も要求の高い機械設計ではさらなる拡張が必要であった.A16B-1211-0270は2つの追加デジタル制御軸で拡張を提供.
このボードは,その時代のデジタルサーボドライブとインターフェースを備えています.システム10/11の機械は,通常,FANUC Sシリーズおよび類似のデジタルドライブユニットを使用していました.このドライブと一致する.
このボードが供給する2つの追加軸は,CNCシステムに完全に統合されています.部品プログラムに標準制御可能な軸として表示されるシステム内の他の軸と同じGコードコマンドに対応します
| パラメータ | 価値 |
|---|---|
| 部分番号 | A16B-1211-0270 |
| 製造者 | FANUC株式会社 |
| 製品タイプ | 2軸デジタル制御付加軸PCB |
| ボードシリーズ | A16B-1211 |
| 互換性のあるシステム | FANUCシステム10 システム11 |
| 追加軸 | 2 |
| ドライブタイプ | デジタルサーボドライブ |
| 原産地 | 日本 |
| 動作温度 | 0°C 55°C |
| 貯蔵温度 | −20°Cから60°C |
| 湿度 | 75% RH 最大 (不凝縮) |
| 可能な状態 | 新しい (余剰) / 改装された / 修理された |
FANUCのシステム10とシステム11は,FANUCをその時代の最高端のCNC市場に置いた製品ラインの一部でした.これらのコントローラは,容量のある機械 作業スペースが大きい機械材料の除去率が高く,精度が要求されています.
軸拡張アーキテクチャは意図的な設計選択でした. ベースコントローラを定義された軸数周りに構築し,より多くのアプリケーションのために拡張ボードを提供することで,FANUCは,根本的に異なるコントローラを必要とせずに,幅広い機械設計に対応できる柔軟なプラットフォームを開発しました.
A16B-1211-0270は,システム10/11の構成に2つの軸を追加します.
このボードを使う機械では制御器の挿入論理は,すべての軸を同時に調整します. 主な制御器の板からの主要な軸と,この拡張板からの追加の軸の両方..
部品プログラムは,すべての軸を統一したシステムとして操作します. 4つ以上の軸で同時に動きを必要とするコンタクトは,すべての軸が協調して動いて実行されます.どの物理ボードが各軸を扱うかに関係なく.
このボードのデジタルインターフェースは重要な特徴であった.デジタル軸制御は,以前のアナログ軸インターフェースアプローチよりもより良いノイズ免疫とより一貫した動作を提供した.
複合的な電気環境で 大きなCNC機械のキャビネットで モーター電源ケーブル,エンコーダーフィードバックケーブルデジタル信号の完整性は実用的な利点でした.
機械の観点からすると,追加の軸板は,その機能を要求するために作られた機械のオプションの追加板ではなく,メインコントローラボードと同じくらい不可欠です.5軸の同時加工のために設計された機械は,制御可能な3軸だけで意図された操作を実行することはできません.
A16B-1211-0270が故障すると,その2つの追加の軸は利用できなくなり,機械の能力は,残りの主要な軸数で許されるものまで減少します.
この重要性は,システム10/11の機械が計画外のダウンタイムを容易に吸収できない生産スケジュールに貢献する操作では,試験されたスペアを手に持っていることが賢明であることを意味します.
必要なときに交換する時間が必要になるほど古いボードです
前向きなスペア管理は,ボードの故障が長時間の機械停電になる状況を回避します.
A16B-1211-0270は,FANUCのシステム10/11時代の板の製品で,現在数十年古い. 電子部品は老朽化している.このボードの電源コンディショニングと信号処理回路全体に表示されます, 限られた使用寿命があり,CNCコントローラキャビネットの動作条件下で数年に計測されます.
不規則な動作を示す板は, 断続的な軸障害, 明確な機械的または電気的原因なしに来ると行くアラームは, 初期段階のコンデンサータ劣化を示すことが多い.これは,大失敗ではなく,年齢の兆候です.部品レベルでのリニューアルによって逆転することが多い.
板の電解コンデンサを同じ仕様で新しいコンポーネントに置き換えることで,電源のコンディショニングが回復し,ボードがさらに多くの年にわたって信頼性の高いサービスに戻ることができます.
板のリニューアルは この年齢と希少な部品にとって 経済的な選択肢です
元の仕様を備えた交換板の調達が難しいので,専門的にリニューアルされ機能的にテストされたボードは高価な資源です.
Q1:システム11の機械加工センターでは,4番目と5番目の両軸が電源を入れるとアラームします.最初の3つの軸は正常です.A16B-1211-0270はおそらく原因ですか?
主軸が正常に残っている間,拡張板が供給する両方の軸が同時に故障することは,軸拡張板の故障の特徴的な故障パターンです.両方の失敗軸は,共通のボードとしてA16B-1211-0270を共有.
4番目と5番目軸のサーボ駆動とモーターが未損傷としてテストされた場合,拡張板が主な疑いとなる.
板のコネクタが完全に接続されているか確認して確認します. 板が故障したと判断する前に.
Q2: A16B-1211-0270 の 2 つの軸のうち 1 つだけがアラームを生成します.他の拡張軸は正常です.これはボードまたは駆動/モーターを示しますか?
2軸の拡張板からの単軸の欠陥は,より曖昧である.ボードが単チャンネル回路障害 (特定のチャンネルのための入力回路または出力ドライバー) を有した場合,板は,他の機能性を維持しながら,軸の1つに失敗することができます.
しかし,単軸の故障は,より一般的にその特定の軸の駆動,モーター,またはケーブルの故障を示します.
ボードが故障したと結論付ける前に,影響を受けた軸のドライブとモーターをテストします.外部コンポーネントが良好であると確認された場合,ボードの単チャンネル回路が故障しました.
Q3: 数年の信頼性の高いサービスの後,追加の軸は,自己修正の偶発的な位置誤りを表示し始めました.アラームは発生しません.何が起こっているのですか?
アラーム発生なしの自己修正位置誤差は,完全な部品故障ではなく,膨張軸経路における断続的な信号障害を示唆する.
最も可能性のある原因は: 接触抵抗が増加するコネクタ ボード上の老朽化コンデンサが 時折電源障害を起こし 制御信号が短期間障害する断続的な接続を持つケーブル.
拡張軸の経路のすべてのコネクタを検査して再配置します
接続器のサービス後に状態が続ければ 次の焦点はボードのコンデンサーです
Q4:A16B-1211-0270を外して検査しました.いくつかの電解コンデンサータは,目に見える膨らみや電解質漏れを示しています.ボードは修理できますか?
電解電容器から見える突起や漏れは,電容器が故障し,交換されるべきであることを示します.これは修復可能な状態です.
影響を受けたコンデンサターは解熱し,同じまたは同等の仕様の新しいコンデンサターに置き換えなければならない.
板は,化学的に活性な電解質残留物から清掃され,放置した場合PCBの痕跡や隣接する部品を傷つけることができます.
コンデンサータを交換した後,再設置する前にボードを機能的にテストする必要があります.この修理はボードを効果的に復元します.
Q5: システム11の機械は退役中です.A16B-1211-0270は,軸の拡張が必要なシステム10の機械でも使用できますか?
A16B-1211-0270の互換性には,システム10とシステム11の両方が表示されます.
Whether a board pulled from a System 11 installation is directly usable in a System 10 machine depends on the specific controller configurations and any hardware or software version requirements that may differ between the two installations.
対象機械の軸配置パラメータがボードと互換性があるかを確認する.インストール前にシステム10とシステム11の軸拡張インターフェースの間にハードウェア構成の違いがないことを確認します..
