FANUC シリーズ 10 およびシリーズ 11 CNC プラットフォームは、多軸工作機械用に設計されています。基本システムは、主軸ボードを通じて定義された数の軸を制御します。ただし、一部のマシンでは、基本構成で提供されるよりも多くの軸が必要になります。
たとえば、ツイン タレット CNC 旋盤には 4 つの軸が必要です。最初のタレットには X1、Z1、2 番目のタレットには X2、Z2 が必要です。 5 軸マシニング センターには、3 つの直線軸と 2 つの回転軸が必要です。これらのアプリケーションは、メイン CNC ボードだけで処理できる 2 軸または 3 軸を超えています。

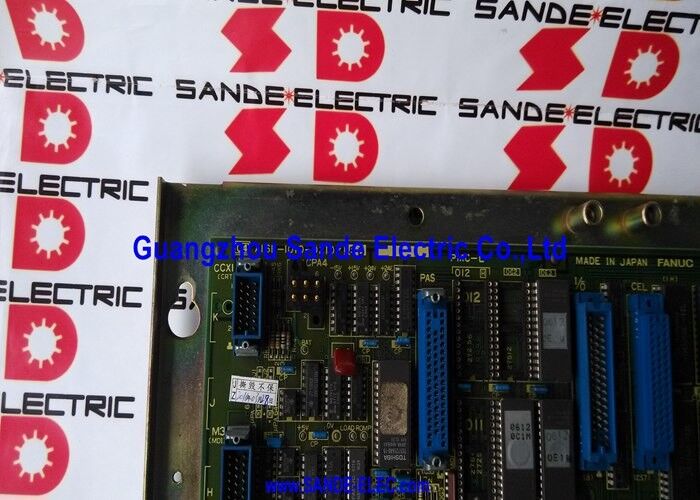

A16B-1210-0430 は、このギャップを埋める拡張ボードです。このボードを CNC に接続すると、システムに 2 つのアナログ軸チャネルが追加され、CNC が基本軸数から機械に必要なより高い数まで拡張されます。 A16B-1210-0430を搭載すると、2軸ベースシステムから4軸加工機、または5軸、6軸構成が可能になります。
| パラメータ | 価値 |
|---|---|
| 軸チャンネル | 2 (アドオン) |
| インタフェース | アナログ + パルスコーダーフィードバック |
| フィードバック | パルスコーダ×2 |
| ドライブの互換性 | M シリーズ 6047 / 6050 DC ドライブ |
| 互換性がある | 10-M、10-T、10-MF、10-TF、F11M、F11T、F110 |
| 工事 | 非表面実装基板 |
A16B-1210-0430 は、次の 2 つのマシン タイプで最もよく見られます。
ツインタレットCNC旋盤:2 つのツールタレット、それぞれに独自の X 軸と Z 軸があります。主軸ボードは第 1 タレット (X1、Z1) を制御します。 A16B-1210-0430 は 2 番目のタレット軸 (X2、Z2) を追加し、1 回の機械パスで同期または独立したツイン タレット旋削を可能にします。
5軸マシニングセンター:メインボードからの 3 つの直線軸。 A16B-1210-0430 は、4 番目と 5 番目の回転軸 (通常は A と B、または B と C) を追加します。この構成により、複雑な航空宇宙および金型コンポーネントの 5 軸輪郭加工を同時に行うことができます。
ツインタレット旋盤軸の故障:ツイン タレットを備えた CNC 旋盤では、2 番目のタレットの X 軸でアラームが発生します。検査の結果、A16B-1210-0430 アドオン軸ボードが障害の原因であることが確認されました。基板を交換すると第2刃物台の軸動作が回復します。
5軸マシニングセンター5軸アラーム：FANUC シリーズ 10-MF 制御を実行しているマシニング センターでは、5 番目の軸で永続的なサーボ アラームが発生します。ドライブとモーターが機能していることを確認した後、A16B-1210-0430 追加軸ボードが障害であると特定されます。ボードを交換するとアラームが解決します。
Q1: A16B-1210-0430 はシリーズ 12 またはシリーズ 16 CNC で使用できますか?
A16B-1210-0430 は、アナログ時代のシリーズ 10 およびシリーズ 11/110 CNC プラットフォーム用に特別に設計されています。シリーズ 12 以降のファナック デジタル システムは、異なる軸ボード アーキテクチャと異なる追加軸ボードを使用します。 A16B-1210-0430 はデジタル軸インターフェイス CNC とは互換性がありません。
Q2: A16B-1210-0430と互換性のあるDCサーボドライブは何ですか?
このボードは、ファナックの M シリーズ DC 速度制御アンプ、特に 6047 および 6050 モデルとインターフェイスします。これらは、AC サーボ ドライブに移行する前のファナック製品群の最後の世代の DC サーボ ドライブでした。このボードは、シリーズ 10 用の第一世代のファナック AC サーボ ドライブでも動作します。それ以降のファナック AC デジタル ドライブ (アルファ、ベータ シリーズ) は、このアナログ インターフェイス ボードと互換性がありません。
Q3: A16B-1210-0430 を取り外すと主軸チャンネルに影響しますか?
いいえ、A16B-1210-0430 は純粋に追加的なボードです。メイン ボードの既存の軸に影響を与えることなく、システムに 2 つの軸チャネルを追加します。 A16B-1210-0430 を取り外したり交換しても、メインボードの 2 軸または 3 軸チャネルは中断されません。 2 つのアドオン軸 (通常は 5 番目と 6 番目) のみがこのボードのステータスの影響を受けます。
Q4: A16B-1210-0430 は CNC コントローラ ラックにどのように配置されますか?
このボードは、シリーズ 10/11 CNC コントローラ ラックの定義されたスロット (追加の軸モジュール用に指定されたスロット) に差し込まれます。スロット位置はFANUCシリーズ10/11ハードウェア接続マニュアルに記載されています。ボード エッジ コネクタはラックのバックプレーンと接続します。サーボ ドライブ ケーブルは、アナログ出力およびパルス コーダー フィードバック信号用のボードのフロント パネル コネクタに接続します。
Q5: 交換用 A16B-1210-0430 を取り付けた後、どの CNC パラメータを設定する必要がありますか?
追加軸のパラメータ (軸タイプ (直線または回転)、移動方向、パルスコーダ分解能 (モーター 1 回転あたりのパルス数)、軸名の割り当て、およびサーボ ループ ゲイン) は、交換後に確認する必要があります。これらは CNC のメイン パラメータ メモリに保持され、ボードの交換自体によって変更されることはありません。ただし、マシンを生産に戻す前にパラメータ設定を確認すると、取り付けられた新しいボードでアドオン軸が正しく動作することが保証されます。
