| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |

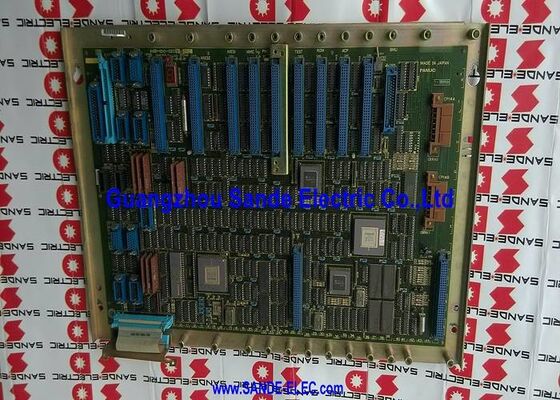

| モデル番号 | A16B-1210-0030 |
FANUCのアナログCNC軸制御アーキテクチャでは,軸制御PCBは,CNCのメインインターポレーションプロセッサとサーボ駆動増幅器の間に位置する.メインCPUは,各インターポレーションサイクルのために必要な軸移動を計算し,軸ボードに結果を渡します軸板はこれらのコマンドをアナログ信号に変換し,サーボドライブが速度やトルク参照として解釈します.
A16B-1210-0030は,最大3軸を同時に処理する. 3軸の加工センター (X,Y,Z) では,この1つのボードが完全な動きインターフェースを管理する.各アクティブ軸に対して,それは:
| パラメータ | 価値 |
|---|---|
| インターフェース | アナログ |
| 軸容量 | 3軸まで |
| 機能 | 軸コマンド + フィードバック処理 |
| 設置 | CNC制御器のラック (プラグイン式) |
| シリーズ | A16B-1210 |
調整された動き プログラムされた経路に沿った複数の軸の同時移動 軸ボードがすべてのアクティブ軸を同時に更新することを要求しますA16B-1210-0030は3つの軸のコマンドを同時に受信し,同じ処理サイクルで3つの出力を更新します.
ある軸が遅れている場合,YとZの1サイクル後にX軸コマンドが更新されている場合,実際のツールの位置がプログラムされた経路から逸脱します.軸板は,同時に連続軸処理ではなく同期更新ループ
A16B-1210-0030が故障したり 障害が発生したりすると結果はしばしば,エラーアラームを伴う単軸または多軸です CNCは,コマンドと実際の位置が受け入れられる限界を超えて異なることを検知しますドライブとモーターが機能していることを確認した後,軸板は主要な診断目標です.
3軸の加工センターの保守:3軸のCNC加工センターでは,次のエラーアラームが3軸すべてに発生します. サーボ駆動とモーターは正しくテストされます. A16B-1210-0030軸制御ボードが欠陥として識別されます.板の交換は3軸の協調運動を回復します.
予防用 備蓄:アナログ軸ボードを搭載した複数のFANUC CNCシステムを操作する機械工場は,A16B-1210-0030をワークショップのスペアとして保持し,ボードレベルの故障で即座にボード交換を可能にします.
Q1: アナログ軸板とデジタル軸板の違いは何ですか?
アナログ軸ボードは,サーボドライブの速度またはトルク基準として,連続変速DC電圧 (通常は±10V) を生成する.デジタルアキスボードはシリアルデジタルバス (後のFANUC世代におけるFSSB光ファイバーなど) により通信する.アナログ軸ボードは初期のアーキテクチャであり,デジタルインターフェースが後続のCNC世代でそれらを置き換えました.A16B-1210-0030はアナログタイプです.
Q2:A16B-1210-0030と互換性のあるサーボ駆動タイプは何ですか?
アナログ軸ボードは,アナログ速度参照入力を受け入れるサーボドライブとのインターフェースである. 通常は,デジタルFSSBインターフェイスより前のFANUCの以前のACおよびDCサーボドライブ世代である.交換装置を装着する前に,A16B-1210-0030の出力信号仕様に対して,マシンにインストールされた特定のサーボドライブシリーズを確認します.
Q3:A16B-1210-0030は3本ではなく2本だけ使用できますか?
はい.ボードは最大3軸をサポートしますが,すべての3チャネルを使用する必要はありません. 2軸のCNC回路 (XとZ) は3軸のチャネルのうち2つを使用します.第3チャネルは単に使用されません.CNC パラメータ設定は,どのチャンネルがアクティブで,どのチャンネルが使用されていないかを決定します..
Q4:A16B-1210-0030の3つの軸のうち1つだけ故障したらどうなるの?
軸板の1つのチャネルが故障した場合,例えば,Y軸出力は故障を発生させる.ただし,その軸はアラームを生成する.他の2つの軸は正常な動作を続けることができる.しかし,機械は失敗した軸を必要とするプログラムを実行できません欠陥チャネルを復元するためにA16B-1210-0030を交換します.ボードは3つの軸すべてにサービスを提供しますので,それを交換することは部品レベルのボード修理以外の唯一の修理オプションです.
Q5:A16B-1210-0030の交換にはCNCパラメータの変更が必要ですか?
通常,CNC軸パラメータは,サーボループの増幅,軸割り当て,位置誤差制限を含む,CNCのパラメータメモリに保存されます.軸ボードには保存されません.A16B-1210-0030を同じ仕様式のボードに置き換えると,パラメータ変更を必要とせずに軸インターフェイスハードウェアを復元します低速ですべての軸が正しく動いていることを確認し,機械を生産に戻す.
