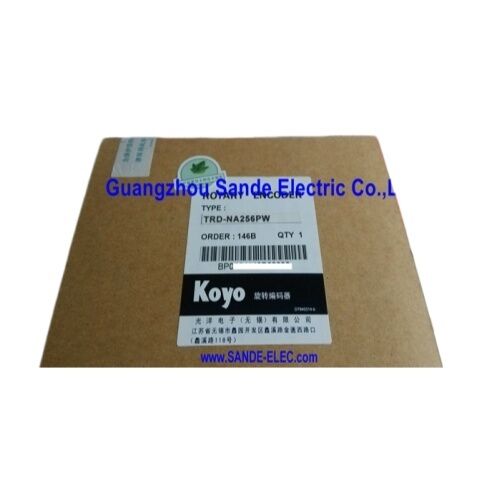

Koyo TRD-NA256PW 絶対ロータリーエンコーダ — 256 PPR グレイコード、PNPオープンコレクタ、IP65

シャフトがどこにあるかを正確に知ること — 移動距離だけでなく、その瞬間の正確な位置 — が、絶対値フィードバックとインクリメンタルフィードバックの違いです。この Koyo TRD-NA256PW は、回転のあらゆる瞬間に8ビットのグレイコード位置ワードを出力する絶対値ロータリーエンコーダであり、電源サイクルごとにホミングシーケンスを必要とせずに、制御システムに実際の角度位置データを提供します。

Koyo Electronicsの中負荷TRD-NAシリーズ標準に基づいて構築されたこのエンコーダは、堅牢な物理設計で真の絶対値位置フィードバックを要求する産業用位置決め、搬送、およびモーションコントロールアプリケーションにとって、クリーンで信頼性の高い選択肢です。

絶対値 vs. インクリメンタル — 実用的な違い

インクリメンタルエンコーダは、開始した場所からのパルスをカウントします。電源を切ると、その参照は失われます。機械は有用なことを行う前にホミングする必要があります。

TRD-NA256PWのような絶対値エンコーダは、360°の全回転範囲にわたるすべての角度位置に 一意の出力コードを割り当てます。コールドスタートで電源を入れても、コントローラはすでにシャフトの位置を知っています — 移動なし、ホミングなし、待機なし。頻繁な電源中断が発生する環境や、自動再ホミングが非現実的または危険な機器の場合、この違いは運用上重要です。

技術仕様

グレイコード出力 — なぜ重要なのか

TRD-NA256PW は、標準バイナリではなく、グレイバイナリコード(反射型バイナリコードとも呼ばれる) を使用しています。これは任意ではありません。標準バイナリエンコーダでは、位置間の遷移で複数の出力ビットが同時に変化する必要がある場合があります — そして、コンポーネントの許容誤差により、それらがすべて正確に同じ瞬間に切り替わらない場合、コントローラは一時的に偽の中間コードを検出します。

グレイコードは、その問題を解消します。隣接する2つの位置の間では、一度に1ビットだけが変化します。あいまいな中間状態はありません。リアルタイムでエンコーダ位置を読み取るコントローラにとって、これは、特にコード値間の境界で、よりクリーンでグリッチのない位置データにつながります。

PNPオープンコレクタ出力

この PNP (ソーシング) オープンコレクタ構成は、負荷に電流を供給するため、TRD-NA256PW は、PNPセンサー用に構成されたPLC入力モジュールおよびコントローラにとって適切な選択肢です — これは、ヨーロッパおよびアジアの多くの産業オートメーション機器で主流の標準です。

出力は、16 mAまでの電流で 0.4 V 未満の残留電圧で 32 mA までシンクできます。8ビットパラレル出力は、ビットごとに1本のワイヤを備え、最上位ビット (MSB) と最下位ビット (LSB) は、配線表で明確に定義されており、簡単な統合が可能です。

注:アプリケーションでNPN (シンキング) 出力が必要な場合は、TRD-NA256NWD が NPN オープンコレクタ出力で同じ 256 PPR 仕様をカバーします。

IP65 — 工場フロア向けに構築

この IP65 定格 は、TRD-NA256PW が塵の侵入に対して完全に密閉されており、あらゆる方向からの水しぶきから保護されていることを意味します。機械加工環境でのクーラントミスト、食品加工での洗浄サイクル、または製造施設で一般的な空気中の汚染に悩まされることはありません。

Koyo の TRD-NA ハウジングは、50 mm 径のダイカストボディ と、ラジアル荷重 (最大 50 N) およびアキシャル荷重 (最大 30 N) の両方を受け入れるように設計された 8 mm ソリッドシャフトを備えており、多くのエンコーダアプリケーションが実際に課すよりも高い負荷容量を備えています。これは、実際の設置における長いベアリング寿命に貢献します。

取り付けの柔軟性

TRD-NA256PW は、あらゆる向き — 垂直、水平、または逆さま — でパフォーマンスに影響を与えることなく取り付けることができます。Koyo の NM-9D マウンティングクランプ、NF-55D フランジ、および JT-035D マウンティングブラケットアクセサリと互換性があり、エンコーダがサーボモーター、コンベアシャフト、ウォームギアボックス、またはその他の回転コンポーネントに取り付けられるかどうかに応じて、エンジニアに複数の設置オプションを提供します。

ケーブル出口はラジアル (サイド出口) であり、タイトなパネルまたはエンクロージャの設置でのケーブル配線を簡素化します。

TRD-NA256PW が展開される場所

コンベアおよびマテリアルハンドリング — シャフト位置が停止ごとに知られている必要があるインデックステーブルおよびロータリー転送システムでの位置追跡

包装機械 — カムフォロワ位置監視およびロータリーディスペンシングヘッドの整列

産業オートメーション — 電源投入時に絶対値位置を必要とするシステムでのロボットジョイント位置フィードバック

繊維および巻取装置 — テイクアップリール、レオフシステム、トラバースガイドの回転位置制御

汎用工作機械 — ロータリーテーブルインデックス位置、テールストック位置、およびタレットインデックス確認

よくある質問

Q1: TRD-NA256PW の分解能はどのくらいですか、そして 8 ビットとは実際には何を意味しますか？

TRD-NA256PW は、1回転あたり 256 の異なる位置 を提供し、これは 8 ビットのグレイコード出力です。これは、エンコーダが各完全回転を 256 の等しいステップに分割し、各ステップが約 1.4° のシャフト回転を表すことを意味します。8 ビット出力は、パラレル出力ケーブルの 8 本のワイヤを占有し、それぞれが位置ワードの 1 つのバイナリビットに対応します。

Q2: このエンコーダは電源投入後にホミングルーチンが必要ですか？

いいえ。これは絶対値エンコーダであるため、TRD-NA256PW は電源投入時に正しいシャフト位置コードを即座に出力します — 位置を確立するために移動は必要ありません。電源投入後、回路が安定するまで少なくとも 0.5 秒待つことを Koyo は推奨します。

Q3: TRD-NA256PW と TRD-NA256NWD の違いは何ですか？

どちらも 256 PPR の絶対値グレイコードエンコーダで、同じ機械仕様と IP65 定格を備えています。違いは出力タイプです: TRD-NA256PW は PNP (ソーシング) オープンコレクタ 出力を持ち、TRD-NA256NWD は NPN (シンキング) オープンコレクタ 出力を持ちます。PLC またはコントローラの入力構成に一致するバージョンを選択してください — ソーシング入力には PNP、シンキング入力には NPN。

Q4: TRD-NA256PW の最大動作速度はどのくらいですか？

エンコーダは 連続 3,000 rpm および 瞬間 5,000 rpm で定格されています。分解能と応答周波数によって決まる電気的な速度制限もあります: 20 kHz の最大応答周波数で 256 PPR の場合、電気的な最大速度は約 4,688 rpm です。実際には、3,000 rpm (連続) のより低い機械的な制限が通常の操作を支配します。

Q5: TRD-NA256PW は屋外や湿った環境で使用できますか？

この IP65 保護等級 は、塵の侵入と水しぶきから保護されており、屋内の洗浄環境、クーラントにさらされる工作機械、および同様の要求の厳しい産業環境に適しています。連続浸漬または追加のエンクロージャ保護なしでの直接降雨への屋外暴露には定格されていません。動作温度範囲は −10 °C ～ +60 °C です。
