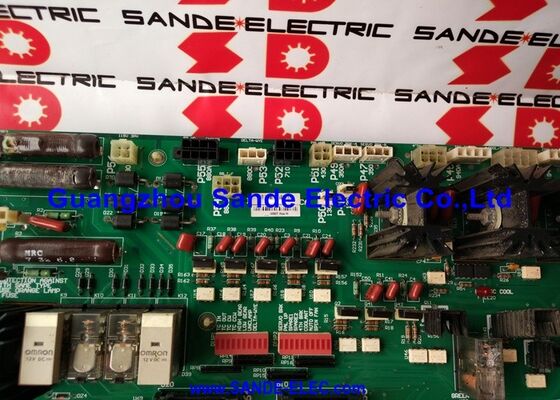

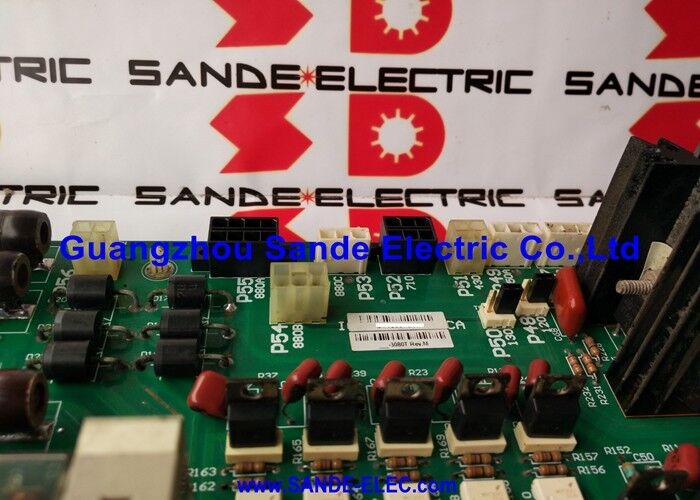

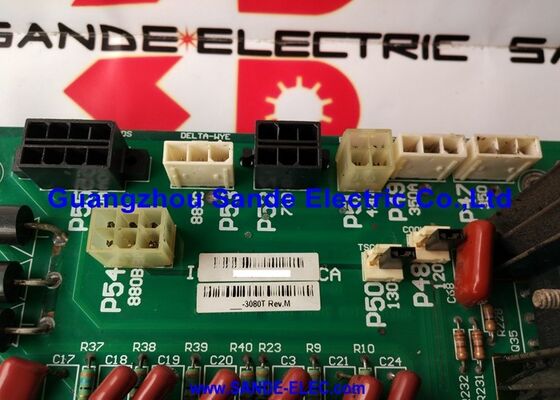

HAAS 3080T | CNC I/Oボード — VFおよびSLシリーズマシン用 32-3080T 入出力PCB

部品番号: 3080T / 32-3080T

相互参照: 32-3083T, 65-3283A, 65-3283B, 32-3800R, 3284B

メーカー: HAAS Automation, Inc. (USA)

HAASマシン制御の中心にあるI/O

3080Tは、HAAS VFおよびSL CNCマシンのI/O（入出力）ボードです。CNCコントローラーとリミットスイッチ、ソレノイド、リレー出力、ツールチェンジフィードバック、スピンドル信号、オペレーターパネル入力などの機械のフィールドデバイスとの間でデジタル信号の交換を処理します。CNCが読み取るすべての機械入力と、CNCがコマンドするすべての機械出力はこのボードを通過します。

HAAS電気キャビネット内では、3080Tは他の2つの重要なアセンブリと連携して動作します。低電圧電源（LVPS — モデルSP1730またはS1828、いずれもCondor製）と電源分配ボード（4078L）です。LVPSは、プロセッサーと制御ボードに電力を供給する規制された低電圧DCレール（5V、12V、および−12V）を提供します。電源分配

ボードは、それらの供給を適切な負荷にルーティングします。3080Tは、両方に依存して動作します。3つのうちいずれか1つに障害が発生すると、通常、機械の制御セクションがオフラインになります。

相互参照と部品番号のバリアント

3080Tは、HAAS部品システムでは32-3080Tとしても参照されます。関連ボードの32-3083T、65-3283A、および65-3283Bは、異なる年式のVF/SLプラットフォームの同じI/Oボードファミリーに登場します。交換品を注文する前に、必ず取り付けられているボードのラベルから正しいバリアントを確認してください。

主な仕様

よくある質問

Q1: HAASマシンにアラーム9924（制御とI/Oボードの通信喪失）が表示されます。3080Tが原因ですか？

アラーム9924は、メインプロセッサーボードとI/Oボード間の通信喪失を直接示します。3080Tを交換する前に、プロセッサーボードとI/Oボード間のリボンケーブル接続を確認してください — コネクタの緩みが最も一般的な原因です。LVPSの供給電圧が仕様内にあることも確認してください。ケーブルと供給が確認された後も通信が失われている場合は、3080Tボードが故障しています。

Q2: HAASマシンが完全に無反応です — ディスプレイなし、パネルライトなし。3080Tが故障しているのか、SP1730 LVPSが故障しているのか？

ディスプレイやパネルライトがなく、完全に無反応な場合は、I/Oボードではなく、まずSP1730/S1828 LVPSが原因と考えられます。LVPSが5V、12V、および−12Vを供給しないと、プロセッサーもI/Oボードも動作できません。I/Oボードを交換する前に、LVPSの二次電圧を測定してください。いずれかの供給レールが存在しないか、仕様外の場合は、まずLVPSに対処してください。

Q3: 3080T I/Oボードを交換する際に、機械パラメータの変更が必要ですか？

いいえ。3080TはデジタルI/Oインターフェースボードであり、機械パラメータは保持していません。すべてのHAASパラメータは、プロセッサーボードのバッテリーバックアップメモリに格納されています。同一品への交換後、機械は電源投入時にパラメータを正常に読み取ります。

Q4: 3080Tといくつかの相互参照バリアントがリストに表示されます。特定の機械に正しいのはどれですか？

機械に取り付けられているボードのラベルから部品番号を確認してください。ボードのラベルに表示されているHAAS部品番号（3080T、32-3083T、65-3283Aなど）は、どの正確なバリアントが取り付けられているかを示します。機械のシリアル番号と製造日も、HAAS部品の専門家が正しいバリアントを確認するのに役立ちます。
