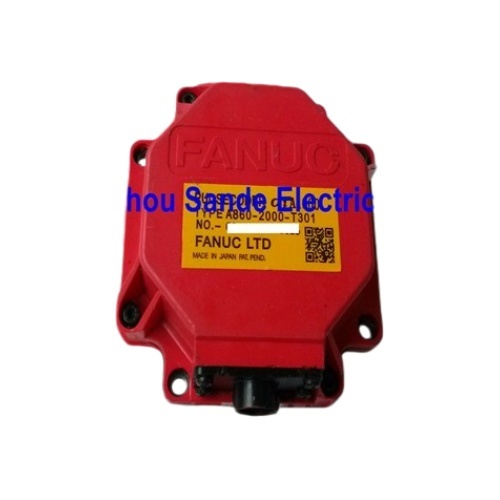

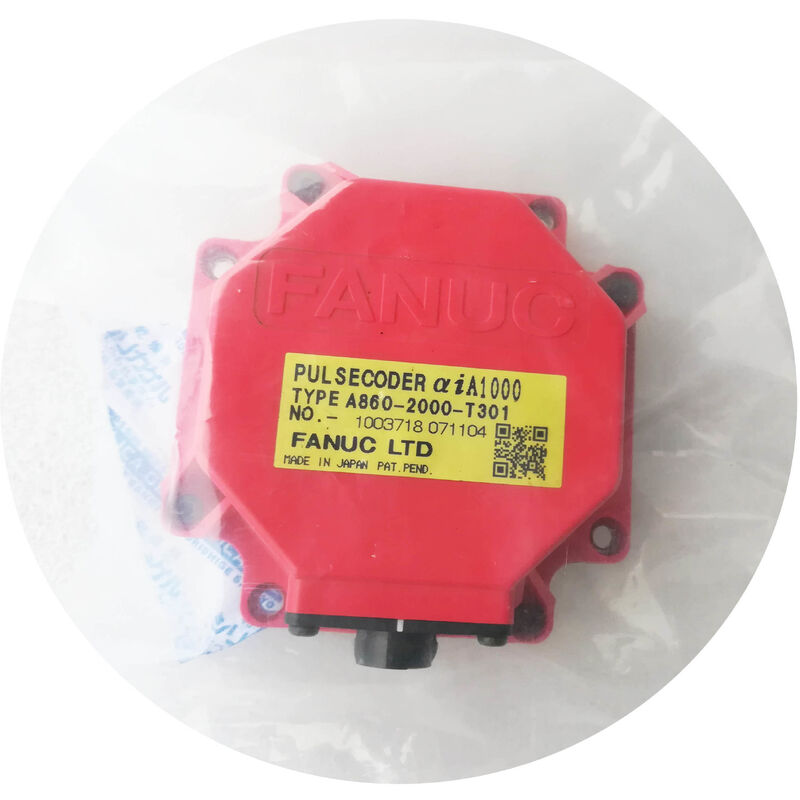

FANUC A860-2000-T301 パルスコーダ (αiA1000)

アブソリュートタイプ | 1,000,000パルス/回転 | シリアルインターフェース | FANUC Alpha i (αi) ACサーボモーター | オールダムカップリング | IP65 | 10ピンコネクタ | 日本製

αiサーボシステムの心臓部であるエンコーダ

FANUC αi搭載機械のあらゆる動き — CNC旋盤の0.001mm単位の送り、産業用ロボットの6軸補間、一瞬で500mmをカバーする早送り — は、各サーボモーターの後部に取り付けられた小型光学デバイス内部から発生する位置データに依存しています。そのデバイスからの正確で連続的かつ信頼性の高いフィードバックがなければ、クローズドループ制御は存在しません。あるのは、高速で近似的、そして精密製造には不向きなオープンループモーションだけです。

FANUC A860-2000-T301は、FANUC Alpha i (αi)シリーズACサーボモーターファミリー専用に設計されたフィードバックセンサーである αiA1000アブソリュートパルスコーダです。シリアルインターフェースを介して1,000,000パルス/回転を提供し、電源サイクルを越えて絶対位置を保持し、精度を損なうことなく軸のずれを許容するオールダムカップリング設計を備えたこのエンコーダは、αiサーボシステムで最も広く採用され、最もメンテナンスが重要なコンポーネントです。

CNCマシニングセンタ、旋盤、レーザーカッター、およびFANUC産業用ロボットの工場フロアで、世界中の主要な製造業で広く使用されています。

技術仕様

AlphaからAlpha iへ：FANUCの歴史におけるこのエンコーダの位置づけ

FANUCサーボモーター製品ラインは、明確に定義された世代を経て進化し、エンコーダの名称はその進歩を直接反映しています。オリジナルのAlpha (α)シリーズ — A860-0370-V502 (αA1000)エンコーダを搭載したモーター — は、FANUC初のシリアルパルスコーダプラットフォームでした。その後継であるAlpha i (αi)シリーズは、モーター性能、ドライブシステム通信、安全機能統合において大幅な進歩をもたらし、それに匹敵する新世代のパルスコーダハードウェアを必要としました。

A860-2000-T301はその新世代です。「i」はαiA1000の単なる装飾ではありません — 改良されたシリアルインターフェースプロトコル、更新された内部ハードウェア、およびαiシリーズアンプ（A06B-6114, A06B-6117, A06B-6130ファミリー）およびそれらと連携するFANUC CNCおよびロボットコントローラ世代との互換性を示しています。 αiモーターとA860-2000-T301はシステムマッチングされたコンポーネントです。オリジナルのAlphaシリーズの古いαA1000はαiA1000の代替にはならず、アンプハードウェアはそれを拒否します。

この世代間の境界を理解することは、交換部品を入手する際に最も重要です。 αiシリーズモーターを搭載した機械にはA860-2000-T301が必要です。オリジナルのAlpha（非i）モーターを搭載した古い機械にはA860-0370-V502が必要です。両者を混在させることは、アンプとモーターの両方を変更しない限り不可能です。

1,000,000パルス/回転：この分解能がもたらすもの

1回転あたり100万カウントという数値は、マーケティング目的で存在するものではありません。機械の位置決め能力には、具体的な物理的意味があります。

FANUCのサーボアンプ αiシリーズのドキュメント（B-65262EN）では、1,000,000 pprの分解能クラスにより、モーターは単純な位置決めから最も高い精度が要求されるアプリケーションまで対応できると明記されています。その理由は、位置および速度制御ループの機能に直接関係しています。1,000,000 pprで、3,000 RPMで回転するモーターは、1秒あたり50,000,000フィードバックカウントを生成します — これは制御ループの更新周波数に対して非常に高いレートであり、速度測定ノイズが事実上消滅します。サーボは、特に低速フィードで、低分解能エンコーダが導入する量子化アーティファクトなしに、あらゆるRPMで正確な瞬間速度を計算できます。

ボールねじ軸で100 mm/minの送り速度で切削するマシニングセンタの場合、サーボモーターはわずか50～200 RPMで回転する場合があります。これらの速度では、エンコーダの分解能が重要になります。3,000 pprエンコーダは、これらの条件下で1秒あたりわずか150～600カウントしか生成しません — スムーズな速度フィードバックを維持するにはほとんど十分ではありません。 αiA1000の1,000,000 pprは、同じ機械的速度で1秒あたり833,000～3,333,000カウントを提供し、速度ループに低速フィードでのスムーズでチャッターのない切削に必要な分解能を与えます。

アブソリュート位置：ゼロホーミング、ゼロ待ち

アブソリュートエンコーダとインクリメンタルエンコーダの運用上の違いは、機械の電源が入るたびに実感されます。

インクリメンタルエンコーダにはメモリがありません。電源投入時に位置はゼロにリセットされます。CNCは、有効な位置が存在する前に、制御された速度で各軸をハードストップまたはリファレンスカムスイッチに移動させるリファレンスリターンを実行する必要があります。4軸または5軸を備えた大型マシニングセンタでは、リファレンスリターンの完了には数分かかります。機械がサイクル中に緊急停止した場合、生産を再開する前にリファレンスリターンが必要になります。

A860-2000-T301は、サーボアンプキャビネット内の3Vリチウムバッテリーによってバックアップされ、アブソリュート位置カウントを継続的に維持します。制御されたシャットダウン、緊急停止、停電など、あらゆる中断後に主電源が復旧すると、エンコーダシリアルインターフェースは保存されたアブソリュート位置を即座に送信します。すべての軸の位置が把握されます。CNCは位置を確認し、オペレーターが承認すると、生産が再開されます。

バッテリー保護メカニズムは段階的です。サーボアンプはバッテリー電圧を監視し、位置データが失われる可能性のあるレベルに電圧が達する前に低バッテリー警告アラームを生成します。位置データが安全に保持されている間に実行されるタイムリーなバッテリー交換は、軸キャリブレーションに一切の中断を引き起こしません。

オールダムカップリング：ずれによる故障をエンジニアリングで排除

RadwellおよびIQ ElectroのA860-2000-T301の製品リストで挙げられている特徴の中で、オールダムカップリングインターフェースは際立っています。この機械的な詳細は、エンコーダの寿命に直接影響するため、理解する価値があります。

オールダムカップリングは、完全に同軸ではない2つの軸間で回転を伝達する3ピースの機械装置です。2つの外側ディスクはそれぞれモーター軸とエンコーダディスクに接続され、各面に直交するスロットを持つ中央のフローティングディスクが、2つの軸間の平行オフセットとわずかな角度ずれの両方を補正します。この補正は、ずれの力をエンコーダの内部ベアリングに伝達することなく行われます。

なぜこれが重要なのでしょうか？ αおよびαiシリーズパルスコーダの設計では、エンコーダはモーターの後部に取り付けられ、このカップリングを介して駆動されます。モーターのサービス寿命中に、熱サイクル、軸のオーバーランによる機械的衝撃、および一般的な摩耗により、わずかな軸振れが発生する可能性があり、それがエンコーダベアリングに非対称な負荷をかける可能性があります。オールダムカップリングは、このずれを継続的に吸収し、エンコーダ内部のベアリングストレスを劇的に低減します。故障したカップリング — 大きな運転時間後に亀裂が入ったり摩耗したりする可能性があります — は、αiA1000パルスコーダシステムで文書化された故障モードであり、エンコーダにアクセスするたびに点検する必要があります。

アプリケーション範囲：CNC機械とロボットの両方

A860-2000-T301は、2つの異なるFANUCアプリケーションドメインにまたがっており、αiサーボモータープラットフォームがどれほど広く採用されたかを反映しています。

CNC工作機械 — FANUC 0i, 16i, 18i, 21i, 30i, 31i, および32i制御装置とαiシリーズドライブを使用するマシニングセンタ、旋盤、複合加工機、研削システムは、通常、送り軸および補助軸にこのパルスコーダを搭載しています。4/4000から40/4000の定格範囲のαiS（標準慣性）およびαiF（高速）モーターファミリーは、主要な工作機械群を構成します。

FANUC産業用ロボット — R-J3, R-J3iB, R-30iA, およびR-30iBロボットコントローラとペアになるαiジョイントモーターもA860-2000-T301を使用しています。ロボットジョイントでは、アブソリュート位置保持は特に重要です — 有効なジョイント位置を持たないロボットは安全に移動できず、6軸産業用ロボットアームのリファレンスリターン手順は、生産環境が強く避けたいと考えている、遅くスペースを占めるプロセスです。アブソリュートパルスコーダは、通常の運用ではこの要件を完全に排除します。

FANUC部品専門コミュニティからの検証済み例：A06B-0243-B100モーター（αiS 4/4000軸モーター）は、工場指定のパルスコーダとしてA860-2000-T301を搭載しています。同様の仕様が、より広範なαiSおよびαiFモーターファミリーに適用されます。

エンコーダケーブル：適切なコンパニオンの調達

A860-2000-T301には統合ケーブルは含まれていません — エンコーダ本体は、別途信号ケーブルアセンブリを受け入れる10ピンIP65コネクタで終端しています。このエンコーダのFANUC指定ケーブルファミリーには、A660-2005-T505（5メートル、ストレートコネクタ）およびA660-2005-T506（代替5m仕様）が含まれており、A660-2005シリーズでは最大15メートルまでの長いバージョンも利用可能です。

エンコーダ障害診断におけるケーブルの状態の重要性は、いくら強調してもしすぎることはありません。エンコーダ信号ケーブルの故障 — モーターまたはアンプ端でのコネクタ腐食、ケーブル管理の入口での絶縁の擦れ、およびシールド連続性の断線 — は、FANUC αiシステムでエンコーダ関連のアラームの頻繁な原因として文書化されています。パルスコーダ本体自体を故障と断定する前に、信号ケーブルの点検と交換が、FANUC CNC専門家によって推奨される最初の診断ステップです。ケーブルは別個の、より安価なコンポーネントであり、その故障モードはアラームレベルではエンコーダ本体の故障と区別がつきません。

よくある質問

Q1: A860-2000-T301と古いA860-0370-V502の違いは何ですか？また、互換性がありますか？

両エンコーダは異なるFANUCサーボモーター世代のものであり、互換性はありません。A860-0370-V502 (αA1000)は、オリジナルのAlpha (α)シリーズモーターおよびアンプ用に設計されました。A860-2000-T301 (αiA1000)はその後継であり、改良されたシリアルインターフェースプロトコルを備えたAlpha i (αi)シリーズ用に構築されています。物理的な取り付け寸法は似ているかもしれませんが、電気インターフェースと通信プロトコルは両世代間で異なります。A860-0370-V502をαiシリーズアンプシステムに挿入すると、通信エラーが発生します。アンプは古いエンコーダのシリアルデータをデコードできません。注文する前に、必ずエンコーダ世代がモーターおよびアンプシリーズと一致していることを確認してください。

Q2: FANUC 0iおよび30iシリーズ制御装置でA860-2000-T301エンコーダの故障を示すCNCアラームは何ですか？

FANUC 0i/16i/18i/30i制御装置でのパルスコーダ障害は、サーボアラームカテゴリに含まれます。最も関連性の高いものは、SV0300（APCアラーム：リファレンス位置への復帰が必要）で、バッテリー故障またはエンコーダ交換後に表示されます。SV0360（パルスコーダ通信エラー）は、シリアルデータリンクの問題 — ケーブル、コネクタ、またはエンコーダ電子機器 — を示します。SV0368/SV0369（パルスコーダハードウェアアラーム）は、エンコーダの内部自己診断で検出された障害を示します。SV0362アラーム（パルスコーダ位相アラーム）は、光学素子の劣化を示している可能性があります。エンコーダ本体を交換する前に、必ずエンコーダ信号ケーブルを点検し、必要に応じて交換してください。ケーブルの故障はエンコーダ本体の故障と全く同じアラーム表示を生成し、はるかに一般的です。

Q3: A860-2000-T301の交換には、取り付け後にリファレンスリターンが必要ですか？

はい、ただし一度だけです。アブソリュートパルスコーダを交換すると、エンコーダの内部アブソリュート位置カウンタは新しく開始されます — 軸がどこに配置されていたかの履歴がありません。CNCは、リファレンスリターンを要求するAPCアラーム（SV0300）を生成します。リファレンスリターンを実行して軸ゼロ位置を設定した後、エンコーダはバッテリーでバックアップされたアブソリュート位置データを保存し、通常の絶対動作が再開されます。バッテリーが完全に消耗したり、エンコーダが再度交換されたり、モーターがバックアップバッテリーを使い果たすような長期間ドライブシステムから切断されたりしない限り、さらなるリファレンスリターンは必要ありません。

Q4: オールダムカップリングとは何ですか？また、その故障はエンコーダの性能にどのように影響しますか？

オールダムカップリングは、モーターの後部軸とエンコーダの測定ディスクを接続する3ピースのフレキシブルメカニカルカプラであり、ずれの力をエンコーダの内部ベアリングに伝達することなく、わずかな軸のずれを補正します。オールダムカップリングが摩耗または亀裂した場合 — 特に頻繁な急加速・減速環境下で、高い運転時間後に発生する可能性のある状態 — エンコーダは、断続的な信号異常、不規則な位置カウント、または速度フィードバック信号のノイズ増加を生成する可能性があります。これらの症状は、光学素子の劣化やケーブル干渉に似ている場合があります。パルスコーダの交換またはモーターのサービス時には、エンコーダ本体と一緒にオールダムカップリングを点検し交換することが、FANUCメンテナンススペシャリストの間で良い習慣と見なされています。交換用カップリングセットは、通常、個別のサービス品として入手可能です。

Q5: A860-2000-T301は、CNC工作機械に加えてFANUCロボットシステムとも互換性がありますか？

はい。A860-2000-T301は、CNC工作機械とFANUC産業用ロボットの両方のアプリケーションで使用されています。FANUCロボットコントローラR-J3, R-J3iB, R-30iA, およびR-30iBは、このパルスコーダをフィードバックデバイスとして使用するαiシリーズジョイントモーターを使用しています。アブソリュート位置保持機能は、ロボットアプリケーションでは特に重要です — 有効なアブソリュート位置データを持たないロボットジョイントは安全な動作を実行できず、ロボットジョイント位置のリファレンス設定には、各ジョイントを物理的にリファレンスマークに移動させる必要があり、時間がかかり、ロボットワークスペースがクリアである必要があります。 αiA1000のアブソリュート位置保持は、通常の動作条件下ではこの手順を排除します。ロボットの保守時には、CNC工作機械の軸と同様のバッテリーメンテナンス、ケーブル点検、およびエンコーダ交換手順が適用されます。
