アブソリュートタイプ | 1,000,000パルス/回転 | シリアル出力 | FANUC アルファ ACサーボモーター a3 / a6 / a12 / a22 / a30 / a40 / aMシリーズ | ケーブル内蔵なし | 日本製
FANUC アルファサーボシステムを搭載した工作機械に近づき、電源を入れます。数秒以内に、すべての軸が自分の位置を正確に把握します。ホームポジション設定サイクルも、遅いリファレンス復帰のクリープも、プログラムを受け付ける前に各軸がリファレンスポイントに戻るのを待つ必要もありません。この即時の電源オン時の絶対位置情報は、サーボアンプやCNC制御装置から提供されるものではありません。各サーボモーターの背面にあるパルスコーダから供給されます。

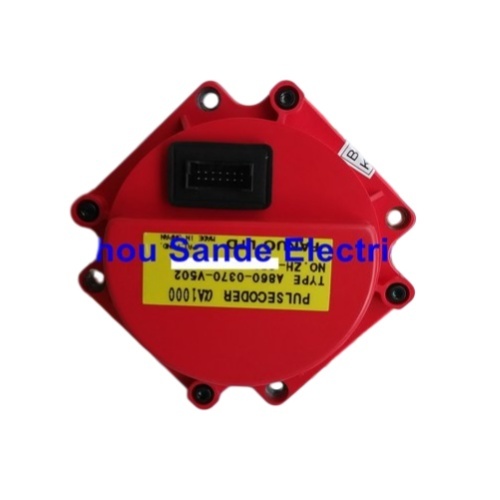

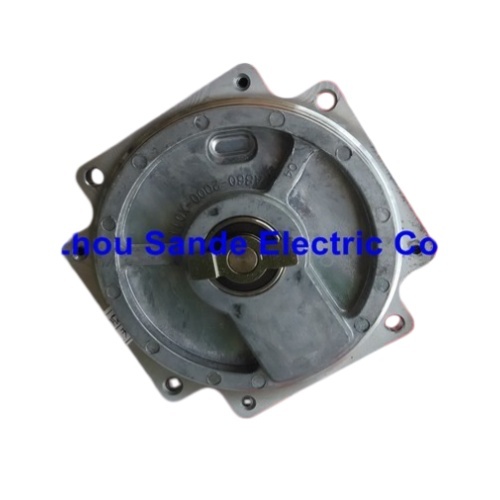

FANUC A860-0370-V502 は、aA1000 アブソリュートパルスコーダです。FANUC アルファシリーズ ACサーボモーターファミリー向けの組み込み型光学フィードバックデバイスです。シリアルインターフェースを介して 1,000,000 パルス/回転の分解能を持ち、サーボループを閉じるコンポーネントであり、電源サイクルをまたいだ絶対位置保持を提供し、マシニングセンタ、ターニングセンタ、精密自動化アプリケーションにおける FANUC アルファモーターの性能を定義する洗練された位置決め精度を可能にします。
| パラメータ | 値 |
|---|---|
| 部品番号 | A860-0370-V502 |
| FANUC 型番 | Alpha aA1000 パルスコーダ |
| エンコーダタイプ | アブソリュート（バッテリーバックアップ位置保持付き） |
| 分解能 | 1,000,000 パルス/回転 |
| 出力インターフェース | シリアル（FANUC アルファ シリアルパルスコーダ プロトコル） |
| ケーブル | 内蔵なし（エンコーダ本体のみ、ケーブルは一体化されていません） |
| 対応モーターシリーズ | FANUC Alpha: a3, a6, a12, a22, a30, a40, aM, aL および関連バリアント |
| 取り付け場所 | モーター背面（非駆動端） |
| 原産国 | 日本 |
| 関連バージョン | A860-0370-V501（代替ソフトウェア/ハードウェアバリアント） |
FANUC のアルファシリーズパルスコーダの命名規則は明確なシステムに従っています。「A」の接頭辞はアブソリュートタイプを示し、「1000」は千の千、つまり 100万パルス/回転の分解能クラスを指します。これにより、aA1000 はオリジナルのアルファパルスコーダファミリーのハイレゾリューション層に位置し、Sシリーズや初期の赤キャップACモーターに搭載されていた 2000P、3000P、およびインクリメンタルバリアントよりもはるかに上位に位置します。
3,000 パルス/回転（初期の FANUC ACサーボエンコーダの標準）から 1,000,000 へのジャンプは、ネイティブ分解能で 333 倍の増加を表します。サーボアンプの位置および速度ループ計算において、この変更は根本的です。3,000 ppr では、3,000 RPM での位置ループフィードバックは毎秒約 150,000 カウントに達します。これは一般的な位置決めには十分ですが、低速での量子化ノイズの影響を受けやすい速度の滑らかさを残します。同じ 3,000 RPM モーターを 1,000,000 ppr で動作させると、フィードバックレートは毎秒 5,000,000 カウントに上昇し、低速および高速の両方での滑らかな速度制御が劇的に実現可能になります。
その分解能により、アルファシリーズの FANUC ドキュメントでは、1,000,000 ppr パルスコーダが、単純な位置決めから高精度を必要とするアプリケーションまで対応できると明記されています。同じハードウェアが、粗い早送りからファイン仕上げの輪郭加工まで、位置品質の低下なしにすべてに対応します。
A860-0370-V502 の「アブソリュート」という分類は、単なる技術的な注釈ではありません。シフト開始時の機械の動作を根本的に異なるものにします。
インクリメンタルエンコーダは、電源が切断された瞬間に位置参照を失います。CNC制御装置は、軸がどこで停止したかの記憶を持っていません。機械がシャットダウンされたときのサーボアンプ内の位置カウントは失われています。電源オン時、その軸には有効な位置がありません。プログラムを実行する前に、すべてのインクリメンタル軸はホームポジション設定を行う必要があります。制御装置がゼロから位置を再確立できるように、制御された速度で固定されたリファレンスポイントに戻る必要があります。6軸以上の大型マシニングセンタでは、完全なリファレンス復帰に数分かかることがあります。
A860-0370-V502 は異なる動作をします。内部バッテリー（別途供給され、サーボアンプまたはCNCキャビネットに取り付けられます）は、電源中断、機械のシャットダウン、さらにはバッテリー交換手順の間でも、アブソリュート位置カウンタに継続的に電力を供給します。主電源が復帰すると、エンコーダのシリアルインターフェースは保存された位置を即座に送信します。CNCは、動作中と同じ信頼性で各軸の位置を把握します。電源オン、確認、そして実行。
これは、生産圧力が常に高い環境で特に意味があります。毎朝、すべての緊急停止後、およびすべての電源中断後に2分間ホームポジション設定に費やす機械は、かなりのデッドタイムを蓄積します。アブソリュートパルスコーダシステムは、このカテゴリのダウンタイムを完全に排除します。
初期の FANUC パルスコーダは、A相、B相、Z相、およびコミュテーション信号用の別々の配線を持つパラレル電気出力を採用していました。分解能はこれらのパラレルラインの電気的特性によって制限されていました。アルファ A1000 パルスコーダは、インターフェースアーキテクチャを完全に変更しました。
aA1000 は、エンコーダとサーボアンプ間のシリアル通信プロトコルを使用します。位置データ、アブソリュートマルチターンカウント（該当する場合）、アラームステータス、エンコーダ温度データ、エンコーダの内部識別情報など、すべてがパラレル信号の束ではなく、単一の差動シリアルラインペアで伝送されます。サーボアンプは、制御ループに必要な位置値を抽出するためにシリアルデータストリームをデコードし、アンプの内部制御周波数で位置ループを更新するのに十分な速度でこの交換を実行します。
このアーキテクチャの実際的な結果の1つは、外部カウンタまたはモーションコントローラが簡単に読み取れるシリアルパルスコーダからのインクリメンタルクアドラチャ出力がないことです。位置データはシリアルプロトコル内にのみ存在します。そのため、レトロフィットおよびサードパーティ製ドライブアプリケーションでは、A860-0370-V502 とのインターフェースには、FANUC 独自のドライブハードウェアまたは専用のシリアルパルスコーダインターフェースアダプタが必要です。
A860-0370-V502 は、Sシリーズの赤キャップモーターに続く世代で、現在のアルファ iシリーズに先行する ACサーボモーターの世代である FANUC アルファサーボモーターファミリーに適合します。その世代の中で、このエンコーダは幅広いサイズのモーターに搭載されていました。軽量軸に使用される小型の a3 および a6 フレームモーターから、マシニングセンタのフィード軸の大部分を駆動する中堅の a12 および a22 モデル、そして重軸およびガントリーアプリケーションの大型の a30 および a40 モーターまで。
アルファファミリー内のバリアント、標準の Alpha (α) シリーズ、高速アプリケーション用の Alpha M (αM) シリーズ、大型フレーム高トルクニーズ用の Alpha L (αL) も、そのモーターサイズ全体でこのエンコーダファミリーを使用しました。エンコーダ本体の設計と取り付け配置は、対応するモーター範囲全体で一貫しており、内蔵ケーブルがないことは意図的な設計上の特徴です。これにより、モーターのケーブル配線を乱すことなくエンコーダアセンブリを交換できるため、モーターの修理やオーバーホールの際に非常に重要です。
A860-0370-V502 は、a12、a22、a30、a40 フレームサイズのモーター、および aM バリアントを含むモーターに特に指定されていますが、完全な適用範囲はアルファシリーズ全体に及びます。交換前に、特定のモーターの部品番号に対して正しいエンコーダを確認することが常に推奨されるステップです。
信号ケーブルがエンコーダ本体に直接組み込まれていた古い FANUC パルスコーダとは異なり、A860-0370-V502 は独立したコネクタインターフェースを使用します。エンコーダ本体はモーターに接続され、エンコーダ信号ケーブルを独立したアセンブリとして受け入れるコネクタで終端します。この設計により、現場でしばしば混同される 2 つの独立した故障モードが分離されます。
サーボモーターのエンコーダケーブルは、エンコーダ自体よりも頻繁に故障します。特に移動距離の長い軸では、ケーブルの摩耗、コネクタの腐食、曲がり部分の機械的損傷が、エンコーダアラームのように見える一般的な原因です。ケーブルがエンコーダ本体から分離されているため、ケーブルの交換または点検は簡単です。エンコーダはモーターに取り付けられたまま、ケーブルが抜き差しされ、システムが再テストされます。アラームが解消されれば、エンコーダが問題だったことはありません。アラームが続く場合は、ケーブルが診断を複雑にすることなく、エンコーダ自体を交換できます。
このアーキテクチャは、修理工場やメンテナンス部門の在庫管理も簡素化します。エンコーダ本体とケーブルは個別の品目であり、両方のコンポーネントを合わせた 1 つの SKU ではなく、独立した在庫として保持できます。
A860-0370 ファミリーには、主に 2 つのバリアントがあります。V501 と V502 です。これらは、同じ aA1000 エンコーダハードウェアの連続した製造またはソフトウェアバージョンです。どちらもアブソリュートであり、FANUC シリアルインターフェースを介して 1,000,000 ppr を出力し、物理的にも同じアルファモーターの取り付け配置と互換性があります。ほとんどのメンテナンスの状況では、どちらも機能的に互換性があります。
ただし、FANUC CNC スペシャリストは、エンコーダバージョンとアンプファームウェア間のソフトウェアインタラクションが関連する可能性のあるシステムで V501 と V502 ユニットを相互に交換する場合、使用中の特定のサーボアンプソフトウェアバージョンとの互換性を確認することを推奨しています。標準のアルファシリーズシステム（インストールベースの大部分）での一般的なメンテナンス交換では、これは実用的な懸念事項ではありません。
Q1: A860-0370-V502 が私の特定の FANUC アルファモーターに正しいパルスコーダであることをどのように確認できますか？
最も信頼性の高い確認方法は、モーターのネームプレートの部品番号です。FANUC アルファサーボモーターの部品番号は構造化された形式に従っており、モーターのフィードバックタイプの指定は「B」サフィックスセグメントに埋め込まれています。aA1000 アブソリュートシリアルパルスコーダを搭載したモーターの場合、モーターの部品番号は、適切なアブソリュートパルスコーダの指定で終わるサフィックスでこの仕様を反映します。ネームプレートが読めない場合、物理的なエンコーダ自体（故障したユニットがまだ取り付けられている場合）には、通常、ラベルに部品番号 A860-0370-V502（または V501）が付いています。これを交換品と比較することで正確性を確認できます。FANUC アルファスペシャリストは、モーターのドキュメントが入手可能であれば、モーターの完全な部品番号から正しいエンコーダにクロスリファレンスすることもできます。
Q2: A860-0370-V502 はバックアップバッテリーを必要としますか？バッテリーが故障した場合はどうなりますか？
はい。アブソリュート位置保持には、電源中断時でもエンコーダの内部位置カウンタを維持するためのバッテリーが必要です。バッテリーは通常、サーボアンプに搭載される 3V リチウムタイプです。または、一部のシステム構成では、エンコーダ本体自体ではなく CNC キャビネットに搭載されます。バッテリー回路は、信号ケーブルを介してエンコーダに電力を供給します。バッテリー電圧がしきい値を下回ると、CNC はバッテリーが完全に放電する前にバッテリー低下アラームを表示します。バッテリーが完全に消耗すると、エンコーダ内のアブソリュート位置データは失われます。次回の電源オン時に、CNC は APC（アブソリュートパルスコーダ）アラームを生成し、軸ゼロ位置を再確立するためにリファレンス復帰が必要になります。これは基本的に一度限りのホームポジション設定手順であり、バッテリー交換後にアブソリュート動作が正常に再開されます。
Q3: FANUC 0i、16i、18i 制御装置で A860-0370-V502 の障害を示す CNC アラームコードは何ですか？
FANUC 0i/16i/18i クラス制御装置でのアブソリュートパルスコーダの障害は、主にサーボアラームカテゴリに表示されます。最も一般的なエンコーダ関連のアラームは次のとおりです。SV0300（APC アラーム：リファレンス位置への復帰が必要）、これはバッテリー故障またはエンコーダ交換後に発生します。SV0360（パルスコーダ通信エラー）、エンコーダとアンプ間のシリアルデータ伝送障害を示します。SV0368/SV0369（パルスコーダハードウェアアラーム）、シリアル自己診断データによって検出されたエンコーダ内部の障害を示します。特定のアラーム番号は診断の方向性を示します。通信アラームはケーブルまたはコネクタの問題に起因することが多く、ハードウェアアラームはエンコーダアセンブリ自体を指します。エンコーダ本体を故障と断定する前に、必ずモーターとアンプの両端にあるエンコーダ信号ケーブルとそのコネクタを確認してください。
Q4: A860-0370-V502 は修理可能ですか、それとも故障時に交換する必要がありますか？
FANUC アルファ aA1000 エンコーダは、一般的に信頼性の高い長期的な動作を回復できるレベルまで修理可能ではありません。これらのエンコーダの光学素子と内部電子部品は、厳しい公差で製造され、密閉されたアセンブリです。現場レベルでのコンポーネント修理は実質的に実行可能ではなく、専門の修理センターはこれらのユニットが修理されることはめったにないと一貫して述べています。エンコーダが故障または疑わしい場合、信頼できる FANUC 部品スペシャリストからのテスト済みユニットとの交換が標準的なアプローチです。テストは、常に実際のアルファモーターにエンコーダを取り付け、FANUC ドライブハードウェアで実行して行う必要があります。実際のモーターでエンコーダを動作させないベンチ電気テストでは、間欠的な障害を明らかにする熱および振動条件を再現できません。
Q5: A860-0370-V502 は FANUC アルファ i シリーズモーターまたは現行世代の αi シリーズアンプと互換性がありますか？
いいえ。A860-0370-V502 は、オリジナルのアルファ (α) モーターファミリー用に設計された、第一世代の FANUC アルファシリーズエンコーダです。後続のアルファ i (αi) および現行の αi シリーズモーターは、異なる物理的取り付け、異なるシリアルプロトコル実装、および異なる電気的インターフェースを持つ、異なる世代のエンコーダ（A860-2001-T321 (αi A16000、1600万パルス/回転) および類似の後継機を含む）を使用します。A860-0370-V502 は αi シリーズモーターには取り付けられず、αi シリーズサーボアンプは、初期の aA1000 シリアルプロトコルとの通信用に設計されていません。α (非 i) アルファシリーズモーターとオリジナルのアルファシリーズアンプ（SVU、SVUC、A06B-6058、A06B-6066 時代）を使用する機械の場合、A860-0370-V502 が正しいユニットです。後続の αi システムを使用する機械の場合、適切なエンコーダは A860-20xx シリーズから提供されます。
