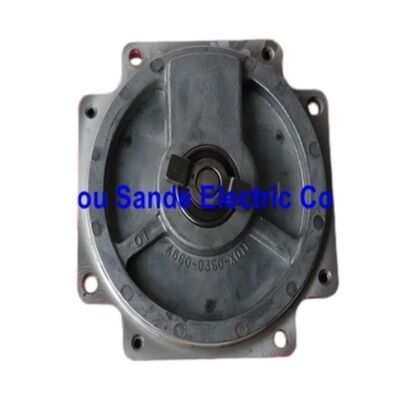

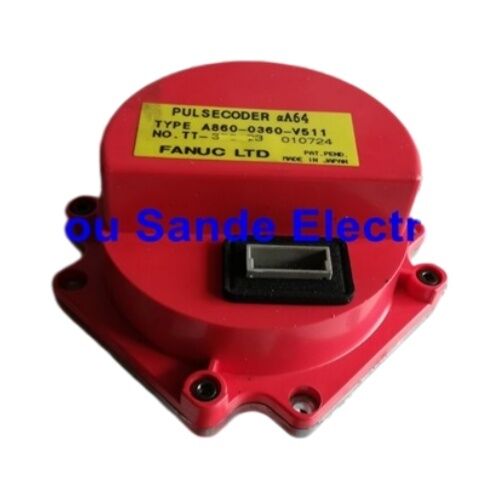

FANUC A860-0360-V511 パルスコーダー — FANUC Alphaシリーズサーボモーター用スーパーキャパシタ付きαA64絶対値エンコーダー

ブランド: FANUC

型番: αA64 (Alpha Absolute 64K)

部品番号: A860-0360-V511 / A8600360V511 14ピンコネクタ

絶対値タイプ | スーパーキャパシタ | 在庫あり

レッドキャップ時代 — 今なお数百万台の機械が稼働中

FANUCのαiシリーズが最新工作機械の主流プラットフォームとなる以前、初期世代のFANUC AlphaシリーズACサーボモーターが、世界中の製造施設で稼働し続けていました。エンコーダーアセンブリを覆う特徴的な赤いプラスチック製リアキャップで識別できるこれらのモーターは、1980年代後半から2000年代にかけて、マシニングセンタ、ターニングセンタ、多軸機器に大量に搭載されました。それらの機械の多くは、現在でも日々の生産活動に活用されています。

FANUC A860-0360-V511 は、このAlphaシリーズの大型フレームバリアント用のαA64タイプパルスコーダーです。これは絶対値エンコーダーであり、1回転あたり64,000パルス、マルチターン位置保持機能を持ち、外部バッテリーは不要です。おなじみの赤いキャップハウジング内のサーボモーター後部に取り付けられます。このエンコーダーが故障すると、機械は位置参照を失い、軸が停止します。交換は簡単です。元のモーターに搭載されていた正しいA860-0360-V511を取り付けます。A860-0360ファミリー内でV511を際立たせるものA860-0360シリーズには、同じαA64絶対値エンコーダーの名称を共有しながらも、物理的な構成と位置保持技術が異なる、いくつかのパルスコーダーバリアントが含まれています。V511がどの位置づけにあるかを理解することで、高額な注文ミスを防ぐことができます。

V511の重要な識別特徴は、絶対値位置保持のための内蔵スーパーキャパシタです。このシリーズの他のバリアントが、電源オフ期間中の絶対値マルチターン位置データを保持するためにサーボアンプの外部バッテリーに依存しているのに対し、V511は独自の内部キャパシティブエネルギー貯蔵を備えています。機械の電源が切断されると、スーパーキャパシタは、電源オフ期間中、エンコーダーの内部位置カウントを維持するために必要なエネルギーを供給し、この機能におけるエンコーダー側の外部バッテリーへの依存を排除します。

機械レベルでの実用的な結果は、システムが元々どのように構成されていたかによって異なりますが、V511を搭載して出荷されたモーターの場合、位置保持アーキテクチャはシステム設計の一部です。すべてのパルスコーダー交換品と同様に、注文前にモーターのエンコーダーラベル上の正確な部品番号を照合することが正しい確認手順です。

技術参照外部バッテリー詳細FANUC部品番号A860-0360-V511

エンコーダー名称

αA64 (Alpha Absolute 64K)

絶対値エンコーダーは、電源オフサイクル全体で完全な位置アドレスを維持します。計画的または予期せぬシャットダウン後に機械の電源がオンになると、サーボシステムはエンコーダーに保存された位置を読み取り、軸の位置を即座に把握します。リファレンス復帰、ホーミング動作、オペレーターの介入は不要です。機械は停止した場所からすぐに稼働できます。これは、電源中断、非常停止、または障害状態によって予期せず停止する可能性のある機器において、生産再開前にすべての軸を再ホーミングすることがリカバリに時間と手順の複雑さを追加する場合に、意味のある運用上の利点となります。

V511のスーパーキャパシタは、電源オフ期間中に絶対値プロパティを機能させるメカニズムです。これは、外部電源がない間、エンコーダーの内部位置追跡エレクトロニクスを維持するのに十分なエネルギーを蓄えます。

Alphaシリーズレッドキャップモーターファミリー

A860-0360-V511は、FANUC Alphaエンコーダー範囲内の大型フレームグループに属します。FANUCは、αA64パルスコーダーを2つの異なる物理サイズで製造しました:小型バリアント — α1、α2、αM2.5フレームサイズの非常にコンパクトなAlphaモーターに見られる — は、A860-0360-T001部品番号と異なる物理ハウジングを使用します。V511とは互換性がありません。

大型バリアント — α3フレーム以上の幅広いAlphaモーター範囲で使用される — は、A860-0360シリーズのT201、V501、およびV511形式です。これらは同じ物理ハウジングとカップリングジオメトリを共有します。このグループ内の接尾辞の違いは、世代、コネクタ構成、および位置保持方法を反映しています。FANUC部品番号システムでA64エンコーダーを搭載したモーターは、モーターの12文字のモデル番号の末尾にある「75」で識別されます（例：A06B-0xxx-Bx75）。これは、エンコーダーラベル自体が不明瞭または損傷している場合に信頼できるクロスチェック方法です。A860-0360バリアント — ファミリーのナビゲーション

αA64名称とAlphaシリーズモーター互換性を共有する部品番号がいくつかあります。それらの違いは調達において重要です:

部品番号

位置保持

注記

A860-0360-T001外部バッテリー小型フレームのみ (α1/α2) — V511モーターとは互換性がありません

A860-0360-T201

外部バッテリー

モーターシャフトとエンコーダーの入力間のカップリングは、シャフトの振れがエンコーダーの内部ベアリングにラジアル力を及ぼすことを許容せずに回転を伝達します。時間の経過とともにカップリングが摩耗すると、ミスアライメントがエンコーダーベアリングに到達し、ノイズ、ベアリング抵抗の増加、最終的にはエンコーダー信号エラーが発生します。

エンコーダー関連のアラームが表示された場合、診断シーケンスは常にエンコーダーケーブルから開始する必要があります — エンコーダー自体が故障であると結論付ける前に、接続の完全性とケーブルの状態を確認してください。ケーブル検査で問題がなく、アラームが続く場合は、エンコーダーが次の交換候補となります。

取り扱いおよび取り付けに関する注意

A860-0360-V511は、すべてのFANUC光学パルスコーダーと同様に、精密光学機器に適した取り扱いが必要です。内部ディスクアセンブリとベアリングはエンコーダーの性能を決定するコンポーネントであり、どちらも機械的衝撃や汚染に敏感です。取り付けの直前まで、エンコーダーをパッケージに入れたままにしてください。ハウジングを叩いたり、エンコーダーシャフトに軸方向の力を加えたりしないでください。モーターから古いエンコーダーを取り外す際は、カップリングの向きに注意してください — 交換用カップリング（エンコーダー交換ごとに新品の取り付けを推奨）は、エンコーダーがシートに収まる前に、モーターシャフトの駆動機能に係合するように正しく配置する必要があります。

赤いプラスチックキャップハウジングは、光学窓やカップリングインターフェース面を触らないように取り扱ってください。取り付け後は、モーターをサービスに戻す前にキャップのシーリング状態を確認してください — エンドベルの保護は、キャップが正しくシートされ、シーリングされているかに依存します。よくある質問

Q1: A860-0360-V511は、外部バッテリーに依存するのではなく、スーパーキャパシタを備えています。これは、アンプバッテリーがまったく不要になることを意味しますか？V511のスーパーキャパシタはエンコーダー自体の位置保持を処理しますが、サーボシステム全体のバッテリー構成は、FANUCアンプとCNCコントローラーがシステムレベルで絶対値位置データをどのように管理するかによって異なります。この時代のFANUCサーボアンプは通常、エンコーダーだけでなく、パラメータ保存や、構成によってはアンプレベルでのマルチターン絶対値カウント追跡などのバックアップ機能のために独自のバッテリーを維持しています。V511が取り付けられている場合でもアンプにバッテリーが必要かどうかは、特定のアンプモデルとシステム構成によって異なります。エンコーダーの自己完結型キャパシタは、エンコーダーレベルの位置保持に対するバッテリー依存性を排除しますが、この仮定に基づいてアンプバッテリーを削除する前に、アンプ自身の取扱説明書でアンプのバッテリー機能要件を確認してください。パラメータまたはカウント保持にアンプが依存しているバッテリーを削除すると、追加のデータ損失が発生する可能性があります。

Q2: V511が入手できない場合、A860-0360-V501またはA860-0360-T201でA860-0360-V511を代用できますか？

物理的な取り付けは、大型フレームのA860-0360バリアント間で互換性があります — T201、V501、V511はハウジング寸法とカップリングインターフェースが同じです。機能的な違いは位置保持方法です：V511は内蔵スーパーキャパシタを使用しますが、T201とV501は絶対値位置保持のために外部アンプバッテリーに依存します。V511を中心に設計されたシステムにT201またはV501を代用すると、電源オフイベント中の絶対値位置保持は、エンコーダー自身のキャパシタではなく、アンプバッテリーに依存するようになります。アンプバッテリーが存在し機能している場合、絶対値位置は引き続き正しく維持されるはずです。しかし、V511が指定された理由（例えば、システム設計からアンプバッテリーが意図的に省略されたアプリケーションなど）がある設置の場合、この代用は、進む前に考慮する必要がある方法でシステムのバッテリー依存性を変更します。常に、直接の代用可能性を仮定する前に、特定の機械の設置構成を確認してください。

Q3: 電源喪失後の起動時にエンコーダーアラームが表示されます。絶対値位置が失われました。これはV511のスーパーキャパシタが故障したことを確認しますか？

電源喪失後の位置喪失は、スーパーキャパシタが電源オフ期間中に電荷を保持できなくなったことを強く示唆しますが、唯一の原因ではありません。キャパシタが故障したと結論付ける前に、電源喪失の期間を考慮してください — スーパーキャパシタは有限のエネルギーを蓄えます。非常に長時間の停電（キャパシタの状態とエンコーダーの内部消費電力によっては数時間以上）は、健康なキャパシタでも枯渇させる可能性があります。位置喪失が長時間の電源オフイベント後にのみ発生し、短時間の割り込み後には発生しない場合、キャパシタはまだ部分的な容量が残っている可能性があります。非常に短い電源サイクリング（数秒以下）でも位置が失われる場合、キャパシタは故障しています。いずれの場合も、キャパシタはユニットに統合されており、フィールドで個別に交換できないため、エンコーダーアセンブリの交換が必要です。

Q4: エンコーダーラベルを読まずに、モーターに現在インストールされているA860-0360バリアントをどのように確認できますか？

モーター型番はクロスチェックの1つを提供します：A64エンコーダーを搭載したFANUC Alphaシリーズモーターは、12文字のモデル指定の最後の2桁が「75」になります — 例えば、A06B-0xxx-Bx75とラベル付けされたモーターはA64エンコーダーを備えています。これはエンコーダータイプを確認しますが、特定のバリアント接尾辞（T201対V501対V511）は識別しません。バリアント識別のためには、リアエンドベルのエンコーダーラベルが唯一信頼できる情報源です — フルA860-0360-VXXXまたはA860-0360-TXXX部品番号が表示されます。ラベルが摩耗、油汚染、または物理的な損傷により読み取れない場合は、FANUCサービス担当者またはテスト機器を備えた専門修理施設が機能テストを通じてエンコーダーバリアントを識別できます。モーター型番のみからバリアントを推測しないでください。また、前のFAQで説明されている位置保持への影響を理解せずにバリアント間で代用しないでください。

Q5: スーパーキャパシタが故障した場合、A860-0360-V511は修理可能ですか、それともエンコーダー全体を交換する必要がありますか？

FANUC Alphaシリーズのパルスコーダーは、一般的に元の性能信頼性を回復する標準では修理可能ではありません。統合された光学アセンブリ、精密研磨されたカップリング、内部ベアリング、およびスーパーキャパシタは、管理された条件下でマッチングされたユニットとして製造されています。キャパシタ単体のフィールド修理 — エンコーダーPCBに交換用キャパシタをはんだ付けすること — は技術的には可能ですが、大きなリスクを伴います：分解中に光学ディスクとベアリングが露出するため、キャパシタ交換自体が成功しても、修理中の汚染や機械的な妨害が信号品質を低下させる可能性があり、修理されたユニットは再組み立て後に検証された性能ベースラインがありません。適切なテスト機器とクリーンルーム条件を備えた専門サーボ修理施設は、さまざまな保証条件でエンコーダーの再構築サービスを提供しています。ほとんどの産業メンテナンス業務では、既知の良好なユニットとの完全交換と、交換クレジットのための故障ユニットの返却が、機械の可用性を回復するためのより迅速で低リスクな方法です。
