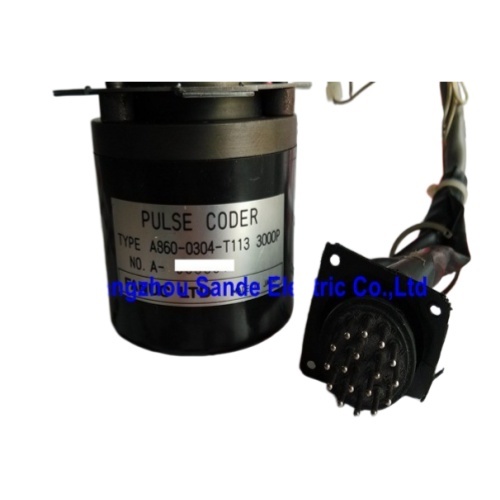

FANUC A860-0304-T113 インクリメンタルパルスコーダー

毎分3000パルス | インクリメンタルタイプ | FANUC Sシリーズ＆初期レッドキャップACサーボモーター | 黒ハウジング | ケーブル＋コネクタ付属 | 日本製

エンコーダーが故障すると、軸が停止します

CNC工作機械の精度は、受け取るフィードバックの精度に依存します。サーボモーターは動きますが、制御システムは、そのモーターの背面に接続されたエンコーダーがリアルタイムで位置を報告しているからこそ、軸の位置を知ることができます。エンコーダーが、汚染、物理的衝撃、経年劣化、または光学素子の劣化によって故障した場合、結果は即座に現れます。位置アラーム、軸の異常な動作、または単に動作を拒否する機械です。

FANUC A860-0304-T113は、初期世代のFANUC ACサーボモーターファミリー（1980年代から1990年代初頭にかけて数多くのマシニングセンタ、ターニングセンタ、フライス盤の軸駆動を支えたレッドキャップSシリーズモーター）向けの毎分3000パルスのインクリメンタルパルスコーダーです。サーボモーターの後部に取り付けられ、光学的にモーターシャフトの角度運動を読み取り、サーボアンプとCNC制御が位置精度と速度制御を維持するために依存する直交パルスストリームを提供します。

技術仕様

毎分3000パルス：この数値が存在する理由

A860-0304エンコーダーファミリー内には、T111（2000P）、T112（2500P）、そしてこのユニットであるT113（3000P）の3つのバリエーションが存在します。パルス数は任意の設定ではありません。サーボモーターの部品番号の最後の桁に直接対応します。

FANUCの初期ACサーボモーターの命名規則は、エンコーダーの仕様をモーターの指定にエンコードしています。部品番号の末尾が「B003」または「B203」のサフィックスで終わるモーターは、そのセグメントの最後の桁が「3」であり、工場で3000パルスのエンコーダーを指定します。B001またはB201のモーターは2000Pユニットを必要とし、B002またはB202は2500Pを必要とします。この体系的な相関関係は、交換用エンコーダーを調達する際に、モーターの部品番号自体が主要な参照となることを意味します。A860-0304-T113は、最後の桁が3であるすべてのモーターに適合します。

A860-0304-T113を搭載した確認済みのモーター例には、A06B-0317-B003（FANUC 10S/3000 ACサーボモーター）やA06B-0501-B203などがあり、0、0S、0L、5、5S、5L、6L、10、10S、20、20Sシリーズ指定範囲の他のモーターも含まれます。

レッドキャップモーターファミリーとこのエンコーダーの場所

古い工作機械に見られるFANUC ACサーボモーターファミリーは、容易に認識できる2つの世代に分けられます。黒キャップモーター（実際にはDCモーターで、黄または黒のエンドキャップで識別可能）と、現代のCNCを支配するプラットフォームの初期世代を表すブラシレスACユニットであるレッドキャップモーターです。A860-0304-T113は、レッドキャップ時代にしっかりと属しています。

物理的には、エンコーダーアセンブリはモーターの非駆動端、つまり出力シャフトと反対側の後部に取り付けられます。黒いプラスチックハウジングはモーターの後部ベアリングハウジングに当接し、取り付けネジで固定され、エンコーダーのセンシングエレメントがモーターシャフトと共に回転する内部コードディスクを読み取ります。アセンブリに付属のケーブルとコネクタは、モーター本体に沿ってサーボアンプのフィードバック入力に向かって配線されます。

エンコーダーはインクリメンタルデバイスであるため、最後に確立された基準位置からの相対的なシャフトの動きを追跡します。電源が切れても位置を保持する絶対エンコーダーとは異なり、インクリメンタルA860-0304-T113は、有効な絶対位置が軸上に確立される前に、電源投入時にCNC制御に基準復帰（ホーミングサイクル）を実行させる必要があります。これはSシリーズドライブシステムにとって通常の動作であり、基準復帰機能を通じてCNC制御によって自動的に処理されます。

インクリメンタル測定原理の内部

パルスコーダーは光学的に機能します。内部光源が、均等に配置された透明および不透明なセグメント（全360度の円周に沿って3000個のセグメントペア）を持つ回転するコードディスクを照らします。ディスクがモーターシャフトと共に回転すると、1/4周期だけ離れた2つのフォトディテクターが、90度の位相関係（直交）でAおよびB相出力信号を生成します。3番目のトラックは、毎分1パルス、つまりZパルスまたはマーカーを生成します。これはホーミングシーケンスの基準点として機能します。

AとBの直交関係は2つのことを行います。アンプでのエッジカウントを通じて実効分解能を2倍にし（フル直交カウントモードでは、物理的な3000カウントサイクルごとに12,000のエッジがカウント可能になります）、方向情報を提供します。AからBへのシーケンスまたはBからAへのシーケンスは、サーボアンプにシャフトがどちらの方向に回転しているかを伝えます。この方向情報がないと、速度制御装置はクローズドループを制御できず、位置制御装置は追跡できません。

サーボアンプのフィードバック回路は、パルスストリームを継続的に監視します。カウントがコマンドされた軌道から逸脱した場合、アンプはモーター電流を修正して位置を回復します。信号が完全に消失した場合、またはエンコーダーの誤動作を示唆するパターン異常を示した場合、アンプは通常、障害が診断されクリアされるまで軸の移動を防止する位置フィードバックアラームを生成します。

メンテナンスの文脈におけるA860-0304-T113

FANUC 0、6、10、11、15制御世代の機械を扱うFANUC CNCメンテナンス技術者は、このエンコーダーに定期的に遭遇します。これらの制御を使用した機械（およびそれらが駆動したSシリーズモーター）は、工作機械のブーム期に世界中で膨大な数が設置され、それらの機械のかなりの割合が今日でも現役で稼働しています。

最も一般的な故障の現れ方は、CNCでの突然の位置フィードバックアラームであり、多くの場合、アラームが軸をロックアウトする直前に軸の異常な動作を伴います。エンコーダーの光学経路に到達する汚染（クーラントミスト、金属粒子、潤滑剤）は、頻繁な原因です。機械的なオーバーランによる物理的衝撃は、コードディスクまたはエンコーダーアセンブリ内のベアリングを損傷する可能性があります。モーター端のコネクタおよびケーブルの故障もエンコーダーの故障として現れるため、エンコーダー自体が故障したと仮定する前に確認する必要があります。

FANUC CNCの専門家は、A860-0304-T113の効果的なテストには、実際のモーターに取り付けた状態で実行する必要があると指摘しています。モーターのシャフトと取り付け環境を再現しないベンチテストのセットアップでは、回転負荷と熱条件下でのみ現れる間欠的な障害を検出できない可能性があるためです。これが、信頼できるFANUCメンテナンスサプライヤーがこれらのエンコーダーをモーターと一緒にテストする理由であり、個別にテストしない理由です。

相互参照：A290-0561-V503

A860-0304-T113には、確立された相互参照があります：A290-0561-V503。両方の番号が同じ物理エンコーダーユニットを参照しています。A290-xxxx-Vxxx番号形式は、FANUC部品ドキュメントに一部の初期パルスコーダーアセンブリの代替指定として表示され、一部の工作機械メーカーのメンテナンスドキュメントまたはA860-xxxx-Txxx形式の標準化前のスペアパーツリストに表示される番号です。アフターマーケット在庫を検索したり、機械のスペアパーツドキュメントを相互参照したりする際には、両方の番号を利用可能な在庫に対して確認する必要があります。

よくある質問

Q1：A860-0304-T113が私の特定のFANUCサーボモーターに正しいエンコーダーであることをどのように確認できますか？

最も確実な方法は、モーターの銘板を読むことです。FANUCの初期ACサーボモーターの部品番号は構造化された形式に従っており、「B」指定セグメントの最後の桁がエンコーダータイプをエンコードします：「1」= 2000P（T111）、「2」= 2500P（T112）、「3」= 3000P（T113）。B003、B103、B203、または最後の桁が3である同様の構造で終わる部品番号のモーターは、A860-0304-T113を使用します。0、0S、5、5S、10、10S、20、20Sサイズの指定でその「3」サフィックスを持つモーターの場合、これが正しいユニットです。モーターの銘板が損傷または判読不能な場合は、FANUCの専門家がモーターの物理的特性とアンプタイプを相互参照して、正しいエンコーダー仕様を確認できます。

Q2：T113が入手できない場合、A860-0304-T111（2000P）またはT112（2500P）でA860-0304-T113を代替できますか？

直接はできません。サーボアンプの速度ループと位置ループの計算は、モーターに元々指定されていたエンコーダーの特定のパルス数に校正されています。異なるパルス数に変更するには、サーボアンプとCNC制御で対応するパラメータ変更が必要です。特に速度ループで使用されるモーターあたりのフィードバックパルス数とCMR（コマンド乗数比）設定です。これらの変更をドライブシステムのパラメータを十分に理解せずに実行すると、軸の誤校正のリスクがあります。迅速なサービス復帰が必要なメンテナンスの状況では、異なるパルス数バリアントを適応させようとするよりも、正しいT113を調達することが強く推奨されます。

Q3：FANUC 0、6、10、15シリーズ制御でA860-0304-T113エンコーダーの故障を示す典型的なCNCアラームコードは何ですか？

具体的なアラーム番号はCNC世代によって異なりますが、カテゴリは常にサーボまたは位置フィードバックアラームとしてラベル付けされています。FANUC 0シリーズ制御では、400～499の範囲のアラームは、フィードバックエラーを含むサーボ軸の障害をカバーします。FANUC 6および10シリーズは、同様のサーボアラームカテゴリを生成します。一般的なエンコーダー関連の表示には、「サーボアラーム：位置フィードバックエラー」、「パルスコーダー切断」、または速度ループ不安定性アラームが含まれます。サーボアンプのLEDインジケータも診断コードを提供します。ほとんどのFANUCサーボモジュールファミリーは、特定の障害タイプをコード化する点灯または点滅表示を使用しており、フィードバック信号損失はその定義された状態の1つです。常にCNCアラーム読み出しと並行してアンプの診断ディスプレイを確認してください。

Q4：このエンコーダーは単体部品として購入できますか、それとも完全なモーター交換の一部として交換する必要がありますか？

状況はサプライヤーによって異なります。一部のFANUC専門家、特にモーターの修理と再生に焦点を当てている人々は、エンコーダーの効果的な機能テストにはモーターのシャフト、ベアリング、および機械的アセンブリが必要であるため、A860-0304-T113をモーター修理取引の一部としてのみサービスを提供しています。他のサプライヤーは、通常、廃止されたモーターまたは工場余剰品から調達した、テスト済みのユニットを直接または交換ベースで販売しています。単体エンコーダー購入の品質は、サプライヤーが単純な電気的導通チェックではなく、適切な負荷テストを実施したかどうかによって完全に決まります。この世代のエンコーダーの年齢を考えると、新品在庫はまれです。ほとんどの市場では、評判の良いFANUC部品専門家からの再生品またはテスト済みの使用済みユニットが現実的な供給源です。

Q5：これらのエンコーダーが故障する原因は何ですか？また、メンテナンス手順でサービス寿命を延ばすことはできますか？

光学素子が主な摩耗箇所です。LED光源は時間と稼働時間とともに暗くなり、コードディスクの透明セグメントには、光を遮断または散乱させる汚染が蓄積する可能性があり、完全な故障が発生する前に信号品質が低下します。エンコーダーハウジングに浸入するクーラントミストは、特に水平マシニングセンタでクーラント管理がより困難な工作機械アプリケーションにおける最も一般的な環境原因の1つです。エンコーダーコネクタへの汚染侵入を防ぎ、エンコーダーがモーターハウジングと接する部分のモーター後部シールが損傷していないことを確認することが、主な予防策です。エンコーダーケーブルの擦れやコネクタの腐食の定期的な検査も、特に頻繁な移動とケーブルの屈曲を受ける軸では価値があります。モーターがベアリング交換または巻き直しのために分解される際には、再取り付け前に資格のある技術者によってエンコーダーを検査および清掃する必要があります。
