| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-2101-0022 |
部品番号:A20B-2101-0022
クロス参照:A20B-2101-0021 (関連型)
製造者:FANUC株式会社 (日本)
製品タイプ:サーボドライブアンプベースボード 制御PCB
製品シリーズ:A20B-2101

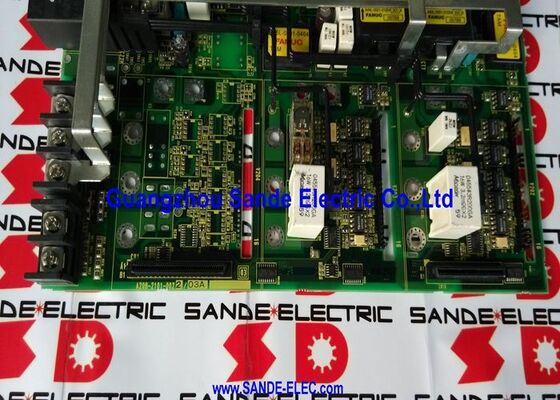

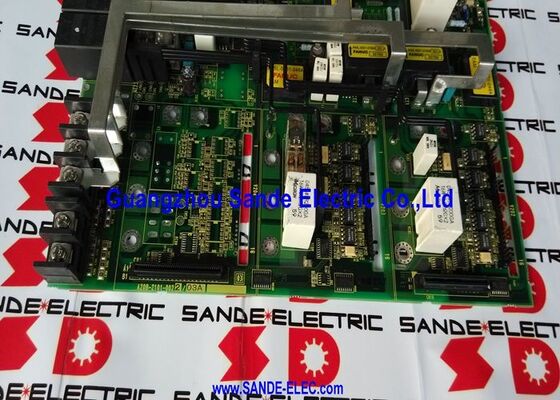

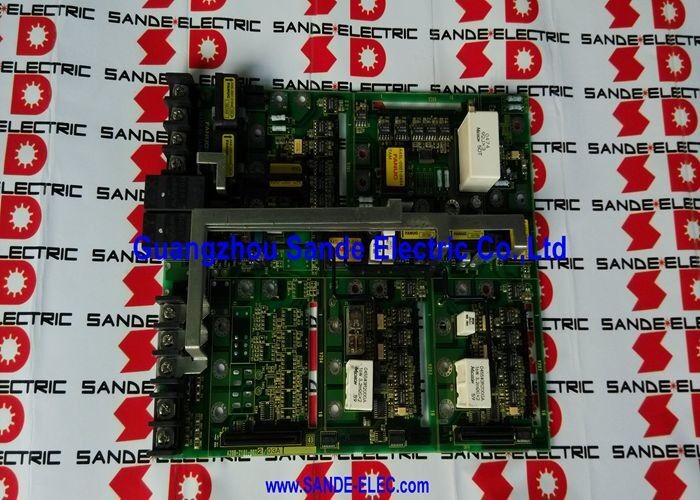

A20B-2101-0022は,FANUCのサーボまたはスピンドル増幅装置内のベースボードである.A20B-2101シリーズボードはアンプのインテリジェンス層として機能する速度とトルクコマンドを処理し 状態エンコーダのフィードバック信号を実行し 電流制御ループを実行し パワーステージのスイッチ信号を駆動します
A20B-2101ボードは,電源ボード (高電圧直線とIGBTスイッチを処理する) と異なります.ベースボードは低電圧で動作します.高速で制御信号とフィードバックデータを処理するベースボードが故障すると,アンプは制御ロジックを失い ドライブが電流を調節したり,位置コマンドに従ったり,モーターを過剰電流から保護したりできません.ドライブ障害は,通常,電源オンまたは最初の実行コマンドですぐに表示されます.
A20B-2101-0022は,A20B-2101-0021とともに,同じアンプアプリケーションに対応する関連型として文書化されている.どちらもFANUCアンプユニットの同じファミリーのベースボードである.シリーズ内の特定のハードウェア修正の違いやアプリケーション構成を反映する0022と0021の指定.
FANUCのサーボおよびスピンドル増幅器 (Alphaおよび以前のシリーズ) は,電源モジュールと制御PCB組成の周りに構築されています.A20B-2101シリーズは制御PCBの役割を担います.
壊れたA20B-2101-0022の電源ステージは修復可能で 制御ボードは高電圧部品に触らずに交換できます
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-2101-0022 |
| クロスリフ | A20B-2101-0021 |
| タイプ | サーボアンプベースボード |
| シリーズ | A20B-2101 |
| 適用する | FANUCのサーボ/スピンドル増幅器 |
| 原産地 | 日本 |
Q1: FANUCのサーボアンプは,電源を入れるとすぐにAL-02 (パラメータエラー) またはAL-09 (軸アラーム) のアラームを表示します.A20B-2101-0022が原因かもしれません.
ええ,実行命令の前にすぐに起動するアラームは パラメータ型アラームは 制御ボードの非揮発性メモリから発生します制御ロジックコンポーネントが故障した増幅機のマニュアルのアラームコードを確認して ベースボードかパワーステージを指すかどうかを確認しますパラメータエラーとアンプとCNC間の通信アラームは,通常制御ボードの故障です.
Q2:A20B-2101-0021はA20B-2101-0022を代用できますか?
両者は同じA20B-2101ベースボードシリーズ内の変種であり,密接に関連したアンプアプリケーションに対応しています.0021が直接0022を代替できるかどうかは,特定のアンプユニットに依存します.
Q3:アンプの電源ステージ (IGBTモジュール) が完整であることが判明しました.A20B-2101-0022はアンプ全体を交換せずに交換できますか?
はい.ベースボードは,増幅器内の制御PCB組です. それは電源ステージから別々に交換するように設計されています.部品レベル修理またはボードレベル交換は,電源ステージが健全であることが確認されたとき,ベースボードの故障のための標準的なアプローチです制御回路の故障のためにアンプ全体を交換するコストを回避します.
Q4:A20B-2101-0022を交換した後,アンプは正常に電源を供給しますが,軸の位置は不規則です.何をチェックすべきですか?
ベースボードの交換後の不規則な位置付けは,通常,エンコーダーフィードバックパラメータの設定が正しくないか,新しいボード上の誤校正された電流ループによって引き起こされる.モータータイプパラメータが接続されたモーターと一致していることを確認し,利用可能な場合,現在のループ自動調整手順を再実行します.また,エンコーダーケーブルが正しく接続されているか,保守作業の後,エンコーダーケーブルにシールドの問題がないか確認します.
Q5:A20B-2101-0022はどこから来たの?
専門のFANUCドライブ修理会社とCNCスペアパーツディーラーは,A20B-2101シリーズアンプボードの交換庫存を持っています.一部は,元の故障板の部品レベル修理を提供しています.部品の供給が困難である場合,コスト効率が良い交換ボードの受付前に,互換性のあるアンプテストリグで機能試験を要求します.
