B型オプティカルピックアップ 12ピンフィードバック装置 初代FANUCACスピンドルモーター スピンドルスピード&オリエンテーションフィードバック 注文番号:A290-1003-V320 日本製
制御装置が回路にスレッドを入れられる前に固いタップが可能になる前に,スピンドルモーターの位置と速度を制御装置にリアルタイムで報告する必要があります.この機能は,スピンドルモーターセンサーに属します.初期世代のFANUC ACスピンドルモーターでは,そのフィードバックの責任のあるコンポーネントはA20B-9000-0300です.

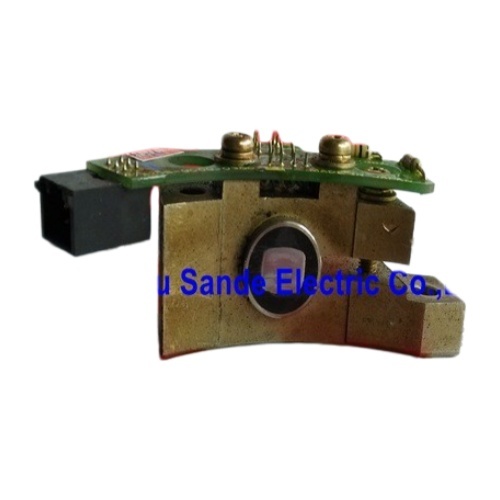

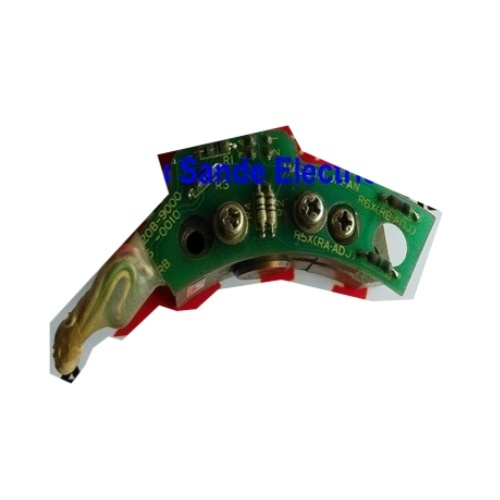

これはB型光学ピックアップセンサーで FANUCが日本で設計・製造しました 特別に何千もの CNC加工センターを装備した 黒と赤のキャップのACスピンドルモーターの バリエーション向けですターニングセンター1980年代から1990年代初頭まで,FANUCの公式の注文番号はA290-1003-V320です.A20B-9000-0300 参照番号は,CNC メンテナンスとスペアパーツ市場全体で流通している形式です..
センサーは,装着用ハードウェアと,サプライヤーによって接続ケーブルを搭載するか否かのある,完全な組装として販売されます.部品は別々に供給できない.
FANUC AC スピンドル駆動システムは,制御速度を維持し,方向停止を実行するために,スピンドルモーターからの継続的なフィードバックに依存し,能力のある駆動構成では,位置制御のスフィンダ機能を有効にするA20B-9000-0300は,そのフィードバックの物理的な源です.センサーは,モーターシャフトのターゲットホイールを読み出し,ホイールドライブとCNC制御が実際のホイールRPMを計算し,角位置を追跡するために使用するパルス列車を生成します.
このセンサーの存在と 正確な動作に直接依存する CNC の3つの特定の機能があります
スピンドル速度調節スピンドル増幅器はセンサーの出力を実際の速度フィードバックとして使用し,速度ループを閉じます.有効な信号がなければ,ドライブが異なる切削負荷に対してプログラムされたスピンドル速度を維持できない,ほとんどの配置ではアラームを発生させ,スピンドルの動作を完全に阻害します.
スピンドル向き (M19)方向付けコマンドは,自動ツール変更のために固定した角位置にスピンドルを駐車します.方向付けのための位置ループは,スピンドルセンサーを通して閉じられます.センサーが故障したり,信号の整合性を失う場合, the spindle will either fail to reach the orientation position or will continuously rotate without stopping — a behavior commonly reported on FANUC troubleshooting resources and a reliable indicator of sensor failure.
スピンドル同期機能ターン上のスレッドサイクル,機械加工センターの硬式タップ (駆動発電によってサポートされている場合),センサーのパルス出力がきれいにされていることをすべて依存します安定し,相精度が高い
A20B-9000-0300は,FANUC AC スピンドルモーターの初期世代のために設計された.FANUCの専門家が使用する DNC Electronics分類内,これらのモーターは07xxと10xxシリーズ (最も初期のブラックキャップモデル) をカバーし,072xから076xフレーム指定をカバーするS,P,Iシリーズモーターを通して継続します.B型センサーインターフェースが指定された場合.
| モーター生成 | エンドキャップ色 | センサータイプ | A20B-9000-0300 互換性 |
|---|---|---|---|
| 非常早期 AC (07xx/10xx) | ブラック | BZ型 | クロス参照 (A20B-9000-0010/0500 主要) |
| S/P/Iシリーズ (072x076x) | ブラック&レッド | B型 | ✓ 主要用途 |
| アルファシリーズ (a1 〜 a50) | ほら | MZ/CZタイプ | 異なるセンサーファミリー |
S・Pシリーズスピンドルモーターの場合は,FANUC 0, 6, 10, 11,および15期機械ツールの作業馬 A20B-9000-0300は正しいB型センサーです.機械がアルファまたはアルファiシリーズスピンドルモーターを使用する場合異なるセンサーファミリーが必要です.
A20B-9000-0300センサが最も多く見られる機械は,その時代のFANUC制御機械のインストールベースを反映しています.文書化された例には,FANUC 11M制御装置を持つKitamura MY Center-2B垂直加工センターが含まれます.ハーディングCHNC CNC lathesAGIE AGIECUT EDM マシン 図面は,初期のFANUCのACスピンドルモータープラットフォームが,機械メーカーや機械タイプに広く採用されたことを示しています..
FANUCのCNC制御装置は,これらのスピンドルモーターと組み合わせて,0シリーズ,3シリーズ,6シリーズ,10/11/15シリーズで,世界各地の機械で現在も使用されています.この機械の着用アイテムの一つですセンサーの故障は,通常は徐々に磨き去られるモーターの巻き込みやベアリングとは異なり,突然発生する傾向があります.光学部品とPCBの長期的熱疲労センサーが故障すると 機械は停止します
A20B-9000-0380は,A20B-9000-0300と並んで,複数のFANUC部品専門家のリストに記載されており,互換性/関連部品として交差されている.両方のB型センサーは,初期の世代ACスピンドルモーターの範囲です代替品を調達する際には正確なモーター変種を確認し,両部品番号をチェックすることはお勧めです 工場からモーターと一緒に出荷されたセンサーが最終的な参照です, エンジンの後部ホイスや名札は,元のセンサーの指定を直接識別することができる.
新型A20B-9000-0300センサーは極めて稀です.FANUCのこの世代のスピンドルモーターのための部品の公式生産は,長い間中止されています.残りの市場供給は3つの源から古い工場の残存物,機械の改装や退役中に取り外された引引装置,そしてFANUCの専門修理センターで処理されたリニューアルされた装置.
Reputable FANUC specialists test these sensors only when submitted with the complete spindle motor — standalone sensor testing without the motor's target wheel and mounting arrangement does not replicate in-machine operating conditions交換ユニットを購入する際には,モーターを設置してテストする専門修理業者から90~180日間の保証が,この市場セグメントで現実的な標準です.
Q1: A20B-9000-0300 が私の特定の FANUC スピンドルモーターの正しいセンサーであることをどのように確認できますか?
最も信頼性の高い方法は,スピンドルモーターの後ろのハウジングまたはネームプレートをチェックすることです. 元のセンサー部品番号は,通常,センサーの設置場所近くのモーターボディに印刷またはラベル付けされています.. モーターのドキュメントが入手できない場合,モーターシリーズの指定 (モーター名札に072×076×範囲のモデルコードとして表示される) は,B型センサーの互換性を確認する.FANUC 10, 11 または 15 シリーズの制御装置を搭載した機械で,黒か赤のキャップのAC スピンドルモーターを使用している場合は,A20B-9000-0300が主な候補です.関連するA20B-9000-0380も確認する必要があります.それは初期のACスピンドルモーターの重複範囲をカバーしているため.
Q2:A20B-9000-0300センサーが故障したと示す症状は何ですか?
最も一般的な表現は,スピンドルオーリエンテーション障害である. M19に命令されたスピンドルは,ターゲット位置で止まらないか,オーリエンテーションストップに達することなく継続的に回転する.2つ目の一般的な症状は,起動または加速中にCNCのスピンドルアラームですドライブが速度フィードバック信号を表示しない場合や不一致なフィードバック信号を表示する場合完全に故障する前にスピンドル速度調節が不規則になる プログラムされたRPMは切断負荷に対して維持できない初期世代のFANUC AC スピンドルドライブ上のこれらの条件のいずれも,アンプやモーターを非難する前にセンサーの検査を保証します.
Q3: スピンドルモーターなしでベンチでセンサーをテストできますか?
Meaningful bench testing of this optical sensor requires the motor's target wheel (the toothed or slotted disk that the sensor reads) and a proper mounting arrangement that replicates the sensor-to-target gap specified for the motorバンク電源でスタンドアロンのテストは,PCB電子が動作していることを確認できますが,ギャップ感度問題,光路の汚染,動作するスピンドルの振動と熱条件下でのみ現れる断続的な欠陥センサーテストを提供するFANUCの専門家は,完全なモーター組装で適切にそれを実行します.
Q4: A20B-9000-0300 は FANUC Alpha シリーズ スピンドルモーターと互換性がありますか?
いや アルファとアルファiシリーズの スピンドルモーターは 異なる物理的なマウント,異なるコンフィギュレーションの MZやCZ型のセンサーを 使っています異なる信号インターフェース. A20B-9000-0300は,特に以前のS,P,およびIシリーズFANUC ACスピンドルモーター向けです. アルファモーターにB型センサーをインストールするか,ワイヤリングを調整しようとすると,サポートされていないり,実行可能な代替品ではない機械がアルファシリーズスピンドルモーターを使用している場合,正しいセンサーは,モーター世代に応じてA20B-2002-xxxxまたはA20B-2200-xxxxファミリーです.
Q5:A20B-9000-0300とA290-1003-V320の順序コードの関係は何ですか?
両番号は同じ物理的部品を指します.A290-1003-V320はFANUCの工場注文コードです.A20B-9000-0300は,部品がアフターマーケットや修理業界で知られている共通の参照番号です.センサーのPCBシルクスクリーンまたはラベルにこの番号が表示されているため,通常,この番号が表示されます.受け取った部品をオリジナルと比較する際に,PCBに表示されている数字のいずれかが正確な識別を確認します.
