| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |

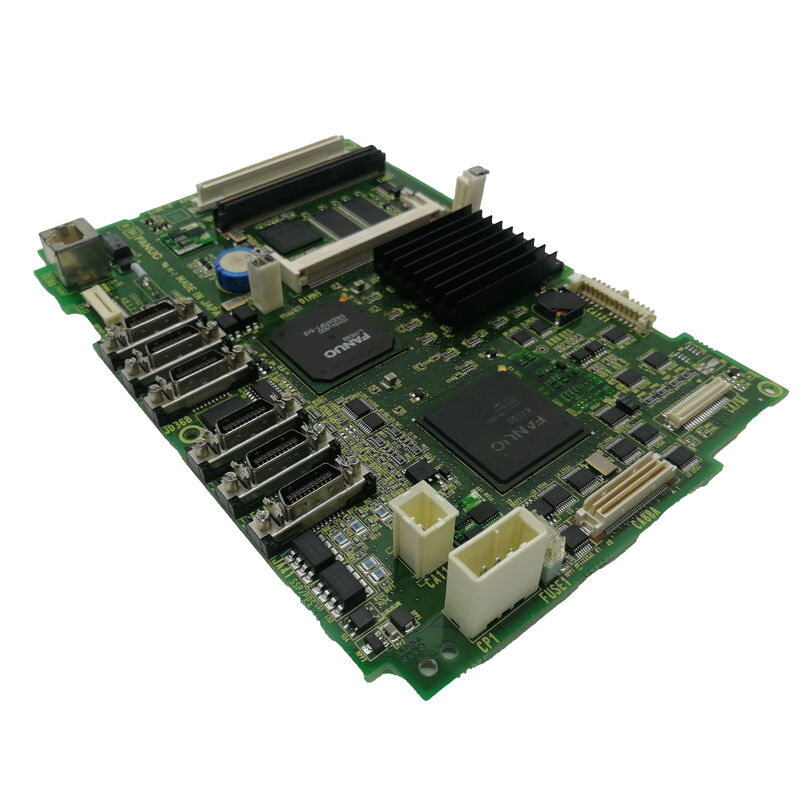

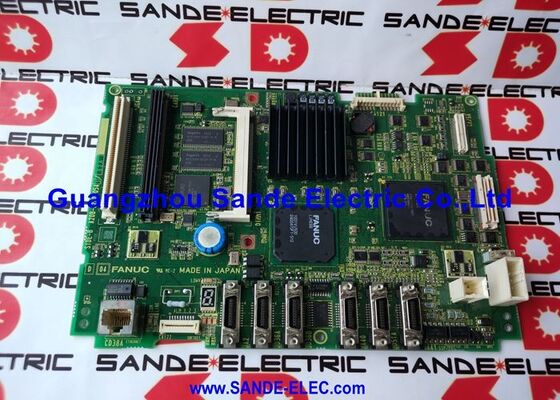

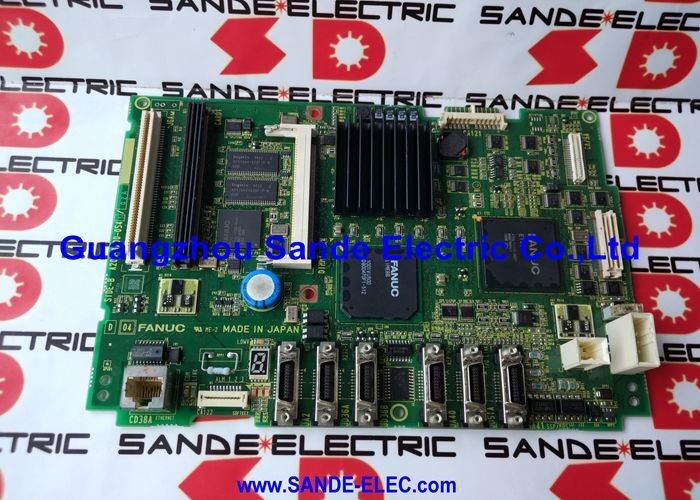

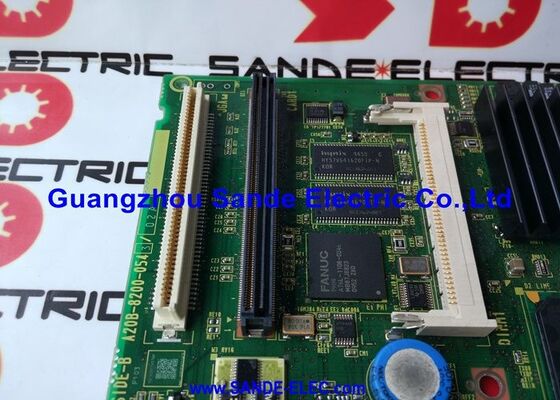

| モデル番号 | A20B-8200-0543 |
FANUC シリーズ 0i-D は、0i-A、0i-B、0i-C に続く第 4 世代の 0i CNC プラットフォームです。ファナックの CNC 階層内で、0i-D は、30i または 31i シリーズの高度な多軸機能を必要としない汎用工作機械、つまりマシニング センタ (0i-MD) およびターニング センタ (0i-TD) 向けのコスト効率が高く信頼性の高いオプションです。
0i-D 世代は、サーボ性能の向上、より有能な PMC (SA1 から SB7 PMC へのアップグレード パス)、内蔵 PC 機能など、前世代に比べて重要な進歩をもたらしました。 A20B-8200-0543 は、この世代の A3 メインボードです。これは、すべてのオプション カードとモジュールが 0i-D コントロール ユニット内で接続する物理マザーボードです。
| パラメータ | 価値 |
|---|---|
| CNCシステム | ファナック 0i-D（0i-MD / 0i-TD） |
| ボードの種類 | A3 メイン基板 |
| 力 | DC5V、1.8A、9W |
| 冷却 | 強制空気 |
| 動作温度 | 0℃～55℃ |
| 重さ | 0.45kg |
| 振動 | 0.5G |
| ショック | 15G |
| イーサネット | あり（PC機能） |
A20B-8200-0543 には、Ethernet ポートを備えた PC 機能が含まれています。これは、0i-D 世代の重要な機能であり、以前の 0i 世代とは異なります。 PC 機能により次のことが可能になります。
DNC (直接数値制御):パート プログラムは、CNC のプログラム ストレージにプログラムをロードせずに、イーサネット ネットワーク経由で接続された PC から CNC にストリーミングできます。メモリに収まらない長いプログラムは、PC サーバーから直接実行されます。
データ収集:機械の状態、プログラムの実行データ、生産数などをイーサネット経由で工場のネットワークシステムに送信できます。この接続は、追加の通信ハードウェアを必要とせずに、製造実行システム (MES) の統合をサポートします。
プログラム管理:ネットワーク サーバーに保存されたプログラム ライブラリは、イーサネット接続を介してマシンからアクセスできるため、複数のプログラムの制作が簡素化されます。
0i-MDマシニングセンターメインボード故障：FANUC 0i-MD CNC が起動に失敗します。LCD は空白のままで、軸電源が確立されていません。電源が正しいことを確認した後、A20B-8200-0543 が故障したメインボードとして特定されます。交換すると CNC のブート シーケンスが復元され、バックアップからパラメータを復元するとマシンが運用環境に戻ります。
イーサネット接続の損失:0i-TD ターニング センターは、DNC プログラムのストリーミングに使用されるイーサネット ネットワーク接続を失います。調査の結果、A20B-8200-0543 のイーサネット ポートに障害が発生していることが確認されました。ボードを交換すると DNC ネットワーク機能が回復し、番組ストリーミングが再開できるようになります。
0i-Dシステム改修：旧式マシニングセンター0i-MDをリニューアル。 A20B-8200-0543 は、CNC ユニットの他のボードとともに電子機器の完全な更新の一環として交換され、メインボードの耐用年数がリセットされます。
Q1: A20B-8200-0543 はどの 0i-D CNC モデルと互換性がありますか?
A20B-8200-0543は、0i-D世代のFANUC 0i-MD（マシニングセンタ）および0i-TD（ターニングセンタ）で確認されています。互換性のあるコントロールユニットの名称には、A02B-0319-Bxxx シリーズ (0i-MD) が含まれます。他の 0i-D 構成またはサブタイプの場合は、注文する前に、特定のコントロール ユニットの A02B 指定を A20B-8200-0543 スペアパーツ リストと照合して確認してください。
Q2: A20B-8200-0543 を交換すると、イーサネット構成に影響しますか?
イーサネット MAC アドレスとネットワーク パラメータ (IP アドレス、サブネット、ゲートウェイ) は通常、メイン ボード上の不揮発性メモリまたは CNC のシステム設定領域に保存されます。交換用の A20B-8200-0543 を取り付ける場合は、イーサネット ネットワーク パラメータの再入力が必要になる場合があります。交換用ボードの MAC アドレスは元のボードと異なる場合があります。必要に応じて DHCP 予約または固定 IP アドレスの割り当てを更新できるように、ネットワーク管理者に通知してください。
Q3: A20B-8200-0543 は 0i-C または 0i-B 世代と互換性がありますか?
いいえ。A20B-8200-0543 は 0i-D 世代に固有です。以前の 0i 世代では、A20B シリーズごとに異なるメイン ボード部品番号が使用されています。0i-C は、A16B-3200-049x 範囲のボードを使用します。 0i-B は、A16B-3200-049x 範囲のボードも使用します。 0i-D の A20B-8200-xxxx メイン ボードは、以前の 0i ハードウェア アーキテクチャと互換性がありません。
Q4: A20B-8200-0543 の推奨冷却要件はどれくらいですか?
ボードは強制空気循環を必要とします。自然対流冷却には対応していません。 0i-D コントロール ユニットの内部冷却ファン システムがこの空気の流れを提供します。ボード交換の前後に、コントロール ユニットの冷却ファンが正しく動作していることを確認してください。メインボードの交換後にファンの障害が発生すると、新しいボードが過熱して早期に障害が発生する可能性があります。 A20B-8200-0543 を 55°C を超えて動作させると、信頼性と耐用年数が低下します。
Q5: A20B-8200-0543 の交換にはどのような高度な知識が必要ですか?
CNCショッピングでは、特にPC機能を備えたシステムの場合、このメインボードの交換には「一定レベルの専門的かつ高度な知識が必要」としている。この複雑さは次のような理由から生じます。(1) 交換前に完全で検証済みのデータ バックアップが必要であること。 (2) 取り付け後のイーサネットおよび PC 機能の設定手順。 (3) FROM モジュールも交換される場合は、CNC ソフトウェアがリロードされます。 (4) メインボードにアクセスするための LCD/MDI ユニットの物理的な分解。 FANUC 0i-D システムに慣れていない技術者は、交換プロセスに資格のある FANUC サービス エンジニアを関与させる必要があります。
