FANUC Zero-i Mate-C (シリーズ 0i Mate モデル C) は、0i-C プラットフォームのコンパクトで経済的なバージョンです。 「Mate」という接尾辞は、これが 0i ファミリ内の構成削減システムであることを示しています。これは、0i-C の完全な軸数と I/O 補完がアプリケーションのニーズを超える、より単純な工作機械 (2 ～ 3 軸旋盤、コンパクト マシニング センター、および基本的なボール盤) 向けに最適化されています。

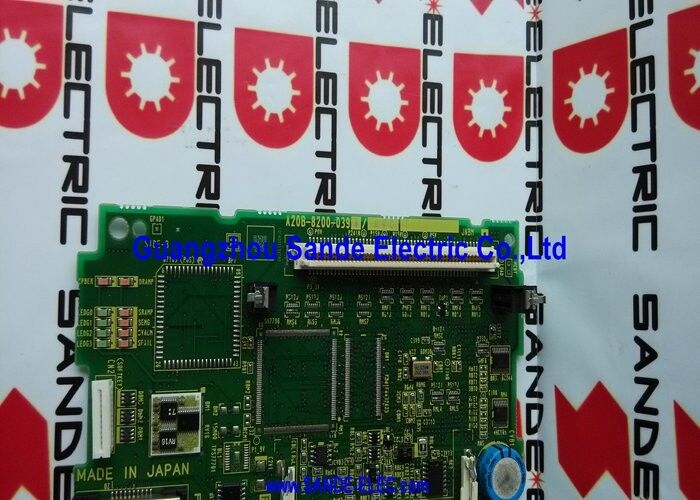

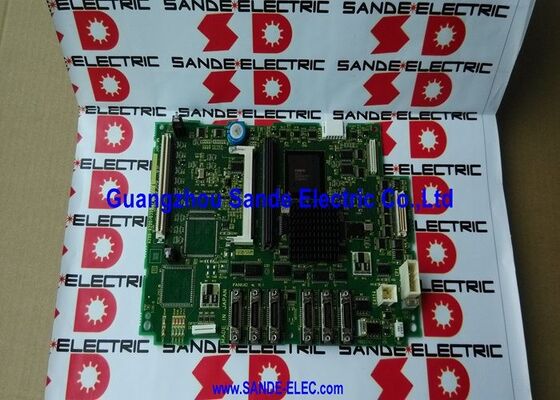

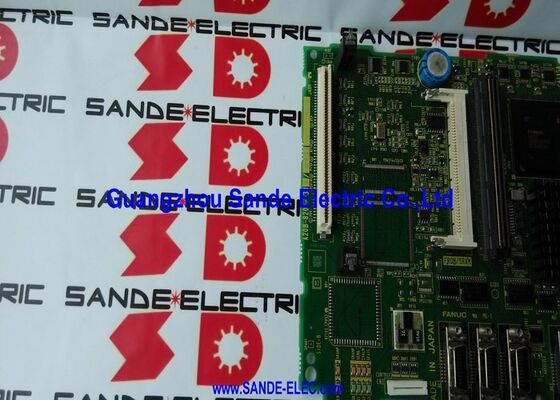

0i Mate-C 世代では、A20B-8200-0396 メイン PCB がマスター ボードであり、すべてのオプション モジュール、CPU カード、およびメモリ モジュールが取り付けられるコントロール ユニットの物理的基盤です。 0i Mate-C CNC のすべての機能 (軸モーション制御、スピンドル速度調整、PMC マシン シーケンス ロジック、オペレーター ディスプレイ、通信) は、このボードが損傷を受けずに機能するかどうかに依存します。
| パラメータ | 価値 |
|---|---|
| CNCシステム | ファナック 0i Mate-C（ゼロアイ メイト-C） |
| 互換性がある | A02B-0311-B5xx システム |
| タイプ | メインPCB（マスターボード） |
| インストール | LCD 搭載、ディスプレイパネルの裏側 |
| 拡大 | FSSB/グラフィックス複合カード |
| シリーズ | A20B-8200 |
0i Mate-C は 0i-C と同じ世代のハードウェアを共有します (同じ A20B-8200 シリーズ メイン ボードを使用) が、構成が異なります。
軸の数が少ない:0i Mate-C は、0i-C の最大数と比較して、通常 2 ～ 3 つの制御軸をサポートします。
I/Oの削減:Mate 構成は、完全な 0i-C の拡張 I/O 容量がなくても、単純な工作機械に十分な I/O を提供します。
より小さなモジュールの補完:Mate コントロール ユニットは物理的によりコンパクトで、ボード スロットと総モジュール数が少なくなります。
A20B-8200-0396 は Mate バリアントのマスター ボードです。その特定のコネクタ レイアウトとスロット構成は、完全な 0i-C ではなく 0i Mate-C コントロール ユニットに一致します。
0i Mate-C CNC メインボードの故障:FANUC 0i Mate-C CNC を搭載した旋盤が起動に失敗します。ディスプレイに内容が表示されず、電源を入れてもシステムが応答しません。電源が正しいことを確認した後、A20B-8200-0396 が故障したメインボードとして特定されます。交換品を取り付け、元のメモリ モジュールを再取り付けし、パラメータ バックアップから復元すると、旋盤が生産状態に戻ります。
0i Mate-C コントロールユニットの改修:古い 0i Mate-C CNC コントロール ユニットを再生して再利用します。 A20B-8200-0396 を交換してメインボードの耐用年数をリセットし、再生ユニットが信頼性の高いハードウェアで開始されることを保証します。
Q1: A20B-8200-0395 と A20B-8200-0396 の違いは何ですか?
どちらも、A20B-8200-039x シリーズの Zero-i Mate C メイン PCB です。この範囲内の隣接する部品番号は、同じボードのハードウェア リビジョン、またはわずかに異なる 0i Mate-C 構成に対応するバリアント (異なるマシン タイプのバリアントまたはオプション モジュール構成) を表します。ターゲット システムの正確なコントローラ指定 (A02B-0311-B5xx) をスペアパーツ リストと照合して確認し、その特定のコントローラにどのメイン ボード バリアントが正しいかを判断します。
Q2: A20B-8200-0396 を交換した後、CNC システム ソフトウェアをリロードする必要がありますか?
FROM (フラッシュ ROM) モジュールが元のメインボードから交換用のメインボードにそのまま転送された場合、CNC システム ソフトウェアは保存されます。 FROM モジュールはプラグインアイテムであり、メインボードにはんだ付けされていないため、交換用ボードに移動できます。 FROM モジュールが転送されていない場合 (または破損している場合)、CNC システム ソフトウェアを元のインストール メディアから再ロードする必要があります。
Q3: A20B-8200-0396 を交換すると、SRAM バッテリ バックアップはどのような影響を受けますか?
SRAM モジュールはバッテリでバックアップされており、電源を切ってもパラメータとプログラムが保持されます。 SRAM バックアップ用のバッテリーは、特定の 0i Mate-C 構成に応じて、メイン ボード自体に搭載される場合もあれば、別のバッテリー ユニットに搭載される場合もあります。交換前に電池の位置を確認してください。 SRAM バッテリがメイン ボード上にあり、古いボードが取り外されている場合、SRAM モジュールの電源が失われる可能性があります。メイン ボードの交換を開始する前に、パラメータとプログラムの完全なバックアップを実行してください。
Q4: FSSB/グラフィックス複合カードは何をしますか? メインボードの交換時に転送されますか?
FSSB/グラフィックス複合カードはメインボードに差し込まれ、次の 2 つの機能を実行します。FSSB は、接続されたサーボアンプ用のサーボ通信光ファイバー信号を生成します。グラフィックスは LCD ディスプレイ用のビデオ信号を生成します。このカードはメインボードの専用スロットに差し込みます。メイン ボードの交換中は、このカードを古いメイン ボードから取り外し、A20B-8200-0396 交換用の同じスロットに再度取り付けます。損傷がない限り交換する必要はありません。
Q5: A20B-8200-0396 を交換する前に必要な CNC データのバックアップは何ですか?
交換前: すべての CNC パラメータ (ALL IO バックアップ)、保存されているすべてのパート プログラム、ツール オフセット データ、ワーク オフセット データ、PMC ラダー プログラム、およびマスタリング データ (絶対エンコーダ位置データ) をバックアップします。完全なパラメータのバックアップがなければ、メインボード交換後にマシンを復元するには、元のマシン ビルダのパラメータ ファイルを取得する必要があります。このプロセスにより、これらのファイルがすぐに入手できない場合、ダウンタイムが長くなる可能性があります。
