| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-8200-0361 |

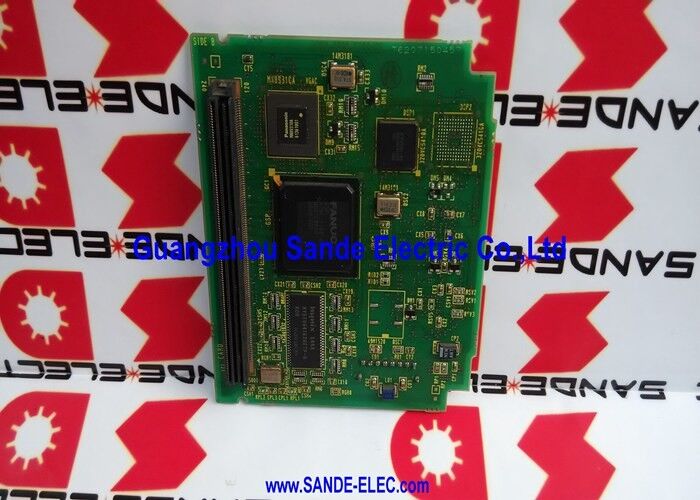

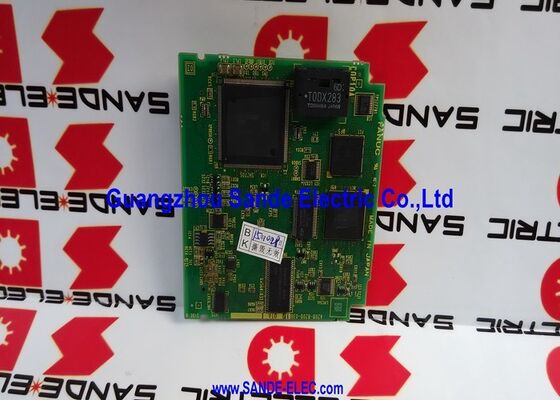

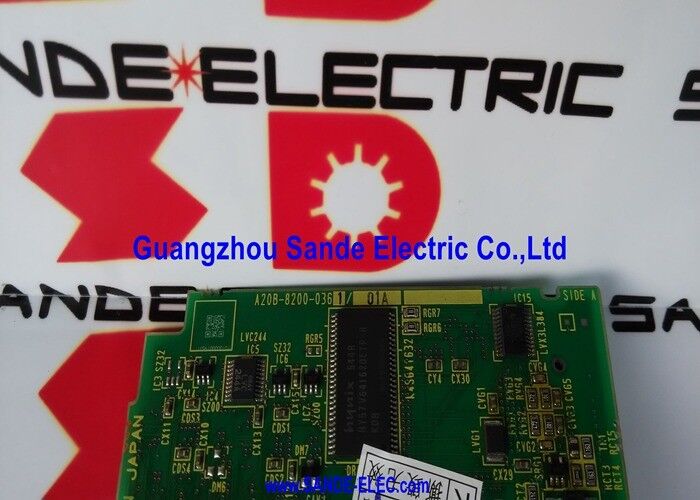

A20B-8200-0361は1つのPCBで,0i-TC CNC回路制御装置内で2つの異なる重要な役割を担っています.
FSSBセルボコントローラ (2チャンネル):このボードは,回転器の2つのサーボ軸 (通常X (クロススライド) とZ (キャリッジ) 向けにFSSB (ファイバーオプティック・サーボ・シリアル・バス) 通信信号を生成する.FSSBは,FANUCの光ファイバーシリアルバスで,CNCからサーボアンプに位置コマンドを運び,CNCにエンコーダーフィードバックを返します..
LCDグラフィックエンジン:このボードは同時に,CNCのLCDディスプレイを動かし,回転機の組み込み画面に表示される操作者インターフェースのディスプレイを生成するビデオ出力信号を生成します.プログラム内容位置表示とツールオフセットページは全てこのグラフィック機能から生まれます
両機能を単一のカードに組み合わせることは, 0i-TCの2軸回路構成に特有の建築上の決定です.それは制御ユニット内のボードの数を削減します.0i-C制御ユニットをコンパクトに保つ2軸の機械のニーズにぴったりです
| パラメータ | 価値 |
|---|---|
| FSSBチャンネル | 2 (X軸とZ軸) |
| ディスプレイ機能 | LCDグラフィック出力 |
| 主催委員会 | 主な0i-C PCB (A20B-8200-039x) |
| CNCシステム | FANUC 0i-TC |
| 適用する | 2軸のCNC回転機 |
FANUCシリーズ0i-TC (シリーズ0iターニングセンター,モデルC) は,0i-Cプラットフォームの回転機構成の変種である.0i-MCが3軸以上を持つ加工センターに供給する場合,0i-TCは回転作業に最適化されています.特に,CNC回転機のほとんどのアプリケーションをカバーする2軸 (XとZ) の構成です..
A20B-8200-0361は,0i-TCシステム内の唯一のサーボ/グラフィックカードである.完全な0i-TC制御ユニットは,主要0i-C PCB,FROM/SRAMメモリーカード,この組み合わせたFSSB/グラフィックカード,そしてLCDパネルこのコンパクトな4つの要素のスタックは lathesの完全な電子脳です
A20B-8200-0361が故障すると,ディスプレイとサーボ通信の両方が同時に停止します.ターンは軸を動かすことができない (FSSBコマンドがない) コンテンツを表示できない (グラフィック機能が失われた)この二重機能カードの特徴です
0i-TC回転器の空白表示とサーボアラーム:0i-TCのCNC回路は 起動しますが 画面が空白で すぐにサーボアラームコードを生成します両方の症状が同時に発生すると,A20B-8200-0361は,別々のサーボやディスプレイの故障ではなく,故障部品であることを確認します.交換は同時に両方の機能を回復します
CNC回転回転器のリニューアル:古い0i-TC回路制御ユニットがボードレベルでのリニューアルを受けています.A20B-8200-0361は,メインボードとメモリーカードと一緒に置換され,制御ユニット全体の電子使用寿命をリセットします.
Q1:A20B-8200-0361は,0i-Cプラットフォームの0i-MC (加工センター) バージョンで使用できますか?
A20B-8200-0361は0i-TC (ターニング・センター) 構成のみに設計されており,正に2つのFSSBセルボチャネル (X軸とZ軸) を搭載しています.0i-MC加工センター変種は,3軸以上をカバーするために追加のFSSBチャネルを備えた別のサーボ/グラフィックカードを使用します.物理的なボードはTCとMCのバリエーションの間には異なっており,互換性がない.
Q2:A20B-8200-0361を交換するには,FSSBの軸割り当てを再構成する必要がありますか?
FSSB軸割り当てパラメータは,A20B-8200-0361カード自体ではなく,CNCのSRAMパラメータメモリに保存されます.交換カードを装着した後,CNCは,既存のFSSBパラメータを読み込み,サーボアンプと通信を再確立SRAM モジュールが元のシステムから完ぺきに転送された場合,FSSB パラメータの再入力は必要ありません.
Q3:A20B-8200-0361と互換性のあるCNCシステムの指定は?
互換性のあるシステムは,A02B-03xx-Bxxx範囲で指定され,特に0i-TC構成である.主な0i-C PCB (A20B-8200-039x) はホストボードである.注文する前に,機械のドキュメントから特定のシステム指定を確認.
Q4: 0i-TC回転機でディスプレイが故障した場合,A20B-8200-0361は交換が必要ですか?
FSSBのサーボ機能とグラフィック機能が同じ物理ボードを共有しているため,サーボアラームがない0i-TC回路のディスプレイ障害は,A20B-8200-0361の部分的な欠陥を示す可能性があります.カードが欠陥があると結論付ける前に, LCD バックライトとLCD パネルの機能を確認します.LCD ハードウェアが完ぺきで,ディスプレイが暗くまたは損傷していることが確認された場合,A20B-8200-0361のグラフィックセクションはおそらく失敗し,ボードは交換する必要があります.
Q5:A20B-8200-0361を交換する前に重要なバックアップデータは?
A20B-8200-0361カード自体は保存されたデータを持っていない.データはFROMとSRAMメモリーカードに保管されています.A20B-8200-0361を交換する前に,すべてのCNCパラメータの完全なバックアップを実行します.部分プログラム低電圧警告が表示されている場合, 低電圧警告が表示されている場合,板の交換中にSRAMデータを失うのを避けるために,最初にそれを置き換える.
