| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |

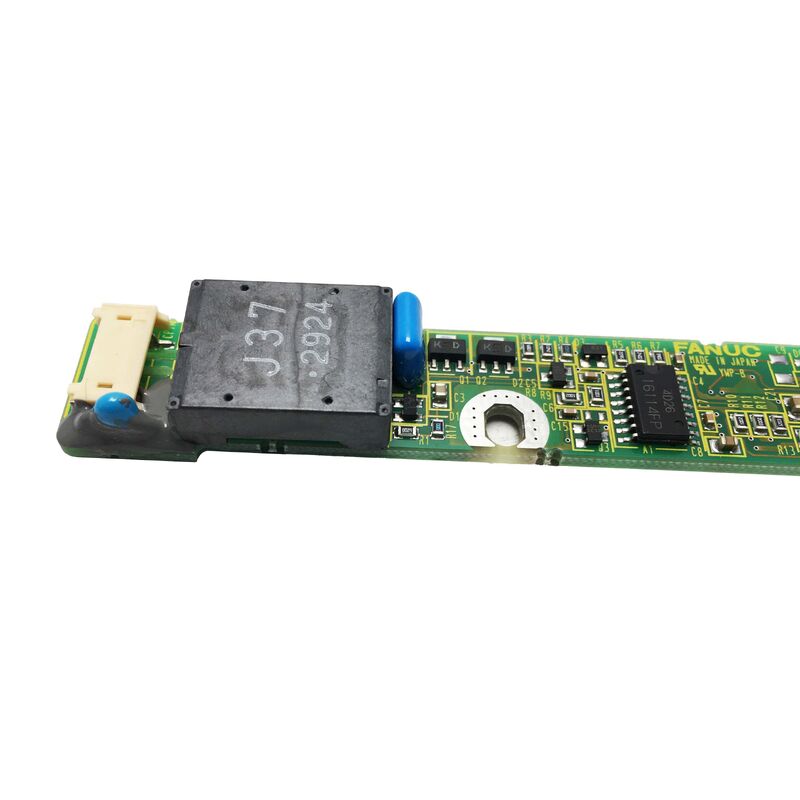

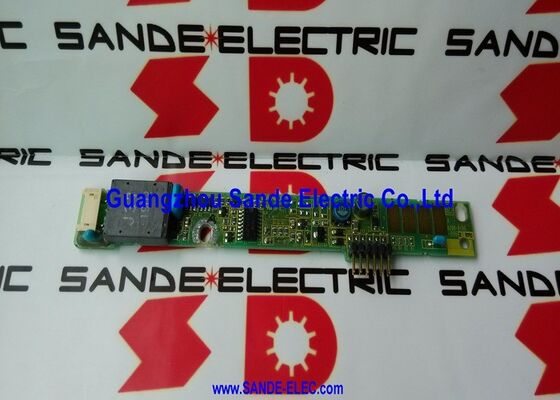

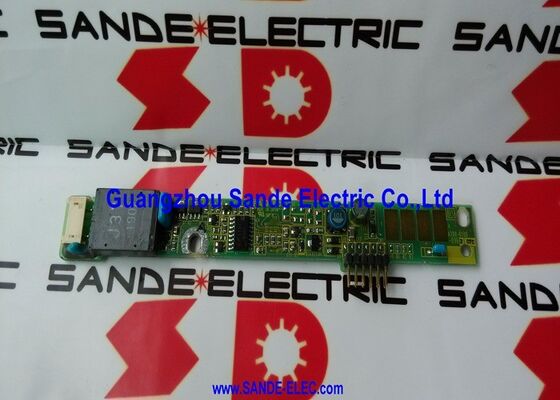

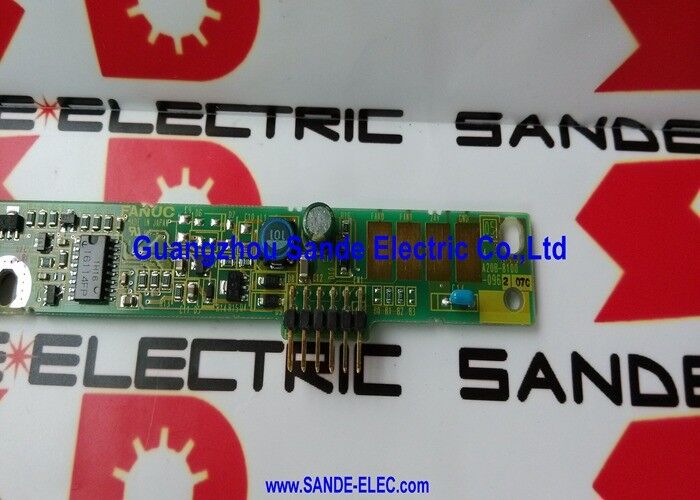

| モデル番号 | A20B-8100-0962 |
FANUC CNC オペレータ インターフェイスの LCD パネルでは、可視画像を生成するために 2 つのものが必要です。1 つは CNC からのビデオ信号 (表示内容を定義する)、もう 1 つはパネルの背後にあるバックライト (オペレータに画像を見えるようにする光を提供する) です。
ビデオ信号は CNC のディスプレイ コントローラー ボードから送信されます。バックライトの電力はインバータ カードから供給されます。
A20B-8100-0962 が設計された時代の FANUC CNC ディスプレイは、CCFL (冷陰極蛍光灯) バックライトを使用していました。 CCFL ランプの動作には高周波、高電圧 AC 電源が必要です (通常、40 ～ 100kHz で 500V 以上)。 CNC の DC 電源は CCFL を直接駆動できません。 A20B-8100-0962 は、この変換を実行する回路です。CNC から低電圧 DC 電源を受け取り、CCFL バックライトを駆動する高周波、高電圧 AC 出力を生成します。
A20B-8100-0962 インバータに障害が発生すると、LCD パネルのバックライトが消え、CNC が正常に動作している場合でも、ディスプレイが完全に暗いか非常に薄暗く見えます。画像は技術的には依然としてビデオ回路によって生成されていますが、バックライト照明がなければ画像は見えません。
| パラメータ | 価値 |
|---|---|
| 関数 | LCD CCFLバックライトインバータ |
| 動作温度 | 0℃～40℃ |
| 保管温度 | 0℃～50℃ |
| 湿度 | 最大 80% RH (結露なきこと) |
| 高度 | 最大1,000メートル |
| 応用 | CNC LCD ディスプレイ システム |
| シリーズ | A20B-8100 |
A20B-8100-0962 は、CNC 制御ユニットと同じ環境での動作が評価されています。
温度 (0 ～ 40°C):CNC 制御キャビネットの冷却システムは、内部温度を動作限界の 40°C 未満に維持します。キャビネットの冷却に障害が発生すると (ファンが停止し、エア フィルターがブロックされます)、内部温度がこの制限を超えて上昇し、インバーターと他のボードが危険にさらされる可能性があります。
湿度 (≤80% RH、結露なきこと):結露しないという要件は重要です。インバータ カードの高電圧出力セクションに結露が生じると、アーク放電、トラッキング損傷、またはコンポーネントの故障を引き起こす導電経路が形成される可能性があります。湿気の多い環境 (鋳造工場、プレス工場) に CNC を設置する場合は、キャビネットの正圧と密閉を確保して湿った空気の侵入を防ぐ必要があります。
高度 (≤1,000 メートル):標高 1,000 メートルを超えると、空気密度の低下により、インバータの高周波スイッチング トランジスタの熱管理に影響が生じます。ファナックの技術文書で適合性を確認せずに、この高度を超えると標準定格のインバータを使用することは推奨されません。
電源投入時に CNC ディスプレイが暗くなる:FANUC CNC コントロール ユニットの電源は正常にオンになります。すべての軸が応答し、プログラムが実行され、内部 CNC 状態にアラームが表示されます。しかし、オペレーター パネルのディスプレイは完全に暗くなります。ボタンを押すと、CNC が動作していることを確認する CNC 応答が生成されます。外部光源を使用したテストでは、LCD にかすかな画像が表示され、LCD パネルとビデオ回路は無傷であるが、バックライトが故障していることが確認されました。 A20B-8100-0962 インバータ カードが交換されました。ディスプレイが最大の明るさに戻ります。
断続的なディスプレイの減光:CNC オペレータ パネルのディスプレイが、通常の明るさに戻る前に大幅に暗くなることがあります。マシンが暖まると症状は悪化します。 A20B-8100-0962 のインバーター コンポーネントには温度に関連した劣化が見られます。積極的な交換により、バックライトの完全な故障を防ぎます。
Q1: インバータカードの故障と LCD パネルの故障をどのように区別すればよいですか?
インバータの故障によりバックライトが失われます。パネルは暗いか非常に薄暗くなりますが、LCD 自体は無傷です。 LCD パネルの故障は通常、ピクセルの消え、画像の線、または部分的な表示の破損など、永久的な画像欠陥を引き起こします。 LCD 表面に浅い角度で明るい光を当ててテストします。正しくレンダリングされた CNC 画面がかすかに見える場合は、ビデオ信号が LCD に到達しており、インバーターが故障したコンポーネントです。パネルに歪みや欠けがある場合は、LCD パネル自体が故障している可能性があります。
Q2: A20B-8100-0962 は LED バックライト付き LCD の代替品として使用できますか?
LED バックライト付き LCD パネルは CCFL インバータを使用しません。 LED パネルには、独自の統合 LED ドライバー回路が含まれているか、低電圧 DC 信号を直接受け入れます。元の CCFL LCD を LED レトロフィット パネルに交換した場合、A20B-8100-0962 インバータは通常バイパスまたは切断されます。LED パネルの電力要件が異なります。続行する前に、特定の LED レトロフィットの接続要件を確認してください。
Q3: CCFL インバータが時間の経過とともに故障する原因は何ですか?
CCFL インバータの故障は通常、経年劣化に関連しています。インバーター回路の電解コンデンサは時間の経過とともに劣化し、静電容量が失われたり、等価直列抵抗 (ESR) が増加したりします。コンデンサの品質が劣化すると、インバータの発振周波数や出力電圧が不安定になります。 CCFL ランプ自体も経年劣化し、効率が低下し、始動電圧が上昇するため、インバータへの負担が大きくなります。ランプの経年劣化とコンデンサの経年劣化の組み合わせが、最も一般的な故障メカニズムです。
Q4: A20B-8100-0962 は標準の CNC スペアですか、それともマシン固有のコンポーネントですか?
A20B-8100-0962 インバータ カードはファナックの部品番号です。これは標準のファナック CNC コンポーネントであり、マシン固有の部品ではありません。これは、同じインバータ ハードウェアを使用する複数の FANUC CNC ディスプレイ構成で発生します。これにより、互換性のある表示ユニットを備えたファナック CNC システムを保守する施設の予備として保管できるようになります。
Q5: A20B-8100-0962 を交換した後、CNC の調整は必要ですか?
いいえ。インバータ カードは純粋な電源コンポーネントです。CNC へのデジタル インターフェイスがなく、保存されたパラメータもありません。交換品を取り付けて電源を入れると、CNC 設定手順を行わなくても、バックライトがすぐに点灯します。交換品を取り付けた後もディスプレイが暗いままの場合は、CCFL ランプ自体を調べてください。ランプ自体が寿命に達している可能性があります。
