FANUC シリーズ 0i-B CNC のオペレータ インターフェイスは、別個の LCD/MDI ユニット、つまり CNC のメイン コントロール ユニットに接続するディスプレイとキーボード アセンブリを組み合わせたものです。 LCD パネルには、軸の位置、プログラムの内容、アラーム メッセージ、ツール オフセット、およびすべての CNC 画面などのオペレータ インターフェイスが表示されます。

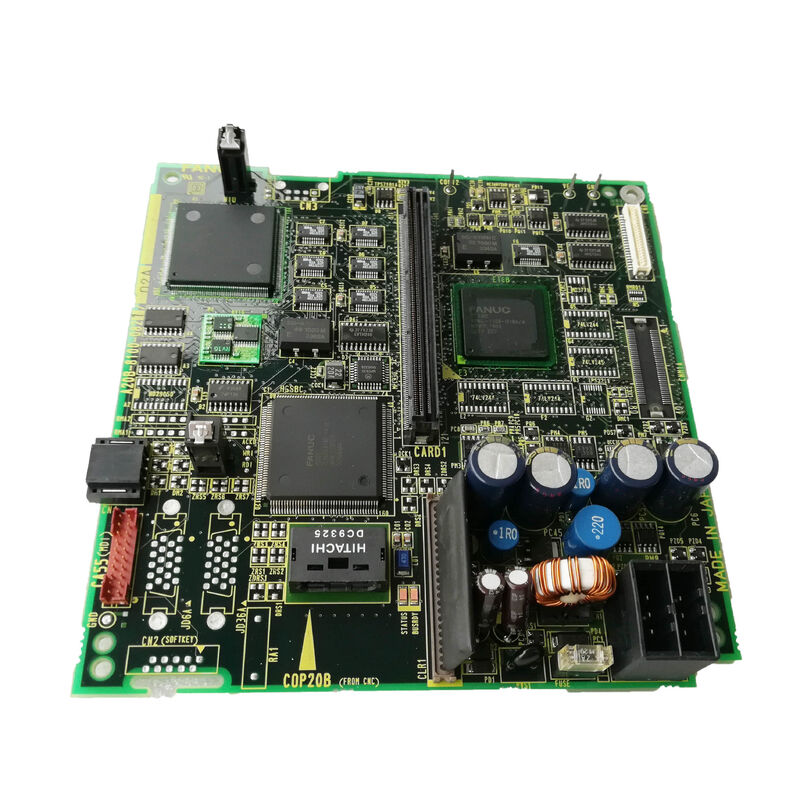

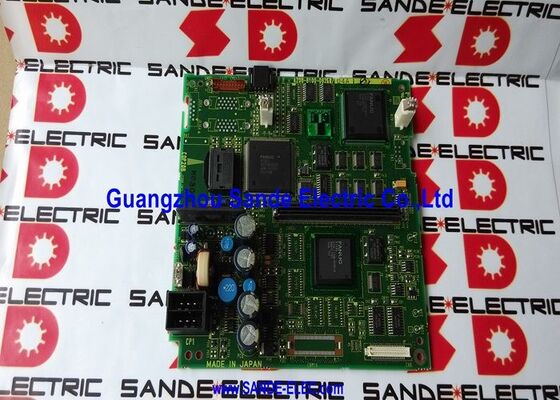

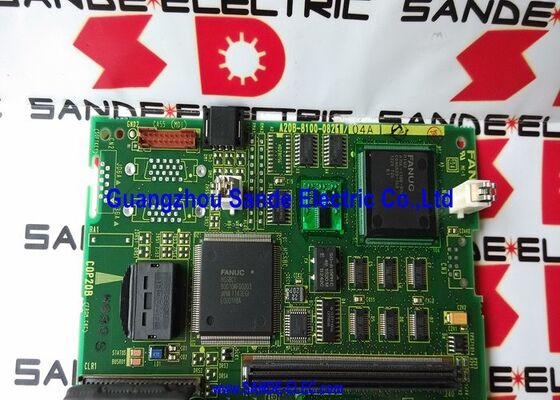

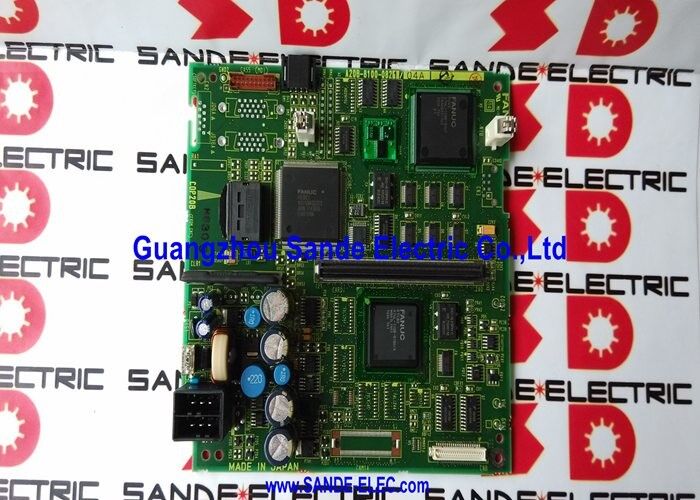

CNC のビデオ信号と物理 LCD パネルの間で、A20B-8100-0821 デジタル LCD ドライバ PCB が重要な変換を実行します。 CNC からデジタル表示データを受信し、それを LCD パネルに必要な特定のタイミング信号と電圧レベルに変換し、パネルのピクセル アレイとバックライト制御を駆動して、読みやすく正しくフォーマットされた表示画像を生成します。
A20B-8100-0821 が正しく機能しないと、LCD パネルは誤った駆動信号を受信するか、駆動信号を受信しません。その結果、空白の表示、画像の破損、または画面のちらつきが発生します。
| パラメータ | 価値 |
|---|---|
| CNCシステム | ファナック0i-B(F0i-B)、0i-A |
| LCDの互換性 | 8.4インチと9.5インチ |
| ユニットタイプ | セパレート型LCD/MDIユニット |
| ボードの種類 | デジタル LCD ドライバー PCB |
| シリーズ | A20B-8100 |
A20B-8100-0821 は、0i-B LCD/MDI ユニット範囲内の 8.4 インチと 9.5 インチの両方の LCD パネルをサポートします。 2 つのサイズは、0i-B 世代の工作機械メーカーが使用するさまざまな物理 LCD パネル オプションを表しています。
8.4インチ液晶：小型の 0i-B CNC オペレーター パネルで使用されるコンパクトなディスプレイ サイズ。オペレーター パネルのスペースが限られているターニング センターや小型マシニング センターにとってスペース効率が優れています。
9.5インチ液晶：より読みやすい表示領域を提供するわずかに大きなパネル — より大きなオペレータ パネルが指定された 0i-B システムで使用されます。
ドライバーボードのタイミングパラメータと信号レベルは両方の画面サイズをサポートしているため、A20B-8100-0821 はどちらのディスプレイサイズの 0i-B システムの適切な代替品となります。ご注文前に既設ユニットから物理パネルサイズをご確認ください。
0i-B 表示障害:FANUC 0i-B CNC 旋盤のオペレーター パネルに空白のディスプレイが表示されます。 CNC はプログラムを正常に実行し続け、CNC メインユニットが無傷であることを確認します。調査の結果、外部信号でテストした場合、LCD パネルとバックライトが機能することが確認されました。 LCD/MDI ユニット内の A20B-8100-0821 LCD ドライバー ボードが障害として特定されました。交換するとオペレーター表示が元に戻ります。
0i-B マシニング センターの表示の破損:0i-B マシニング センターの 8.4 インチ LCD に、機械の振動によって文字化けや画像のちらつきが表示されます。 A20B-8100-0821 で断続的な信号障害が発生します。交換すると表示の乱れが解消されます。
Q1: A20B-8100-0821 は 0i-A と 0i-B の両方のシステムと互換性がありますか?
CNC Tools LLC は、A20B-8100-0821 が「0i-A、0i-B コントロール」用であることを確認しています。 0i-A 世代と 0i-B 世代はどちらも、8.4 インチおよび 9.5 インチのディスプレイを備えた同様の個別の LCD/MDI ユニット アーキテクチャを使用していました。注文する前に、特定の LCD/MDI ユニットの部品番号を、該当する CNC のスペアパーツのドキュメントと照合して確認してください。
Q2: デジタル LCD ドライバー PCB とアナログ LCD ドライバーの違いは何ですか?
デジタル LCD ドライバーは、LCD パネルのネイティブ デジタル インターフェイスに適合する個別のデジタル信号として表示データを送信します。アナログ ドライバーはビデオ データを連続アナログ信号に変換します。最新の LCD パネルは、画質とノイズ耐性を向上させるためにデジタル インターフェイスを使用しています。 A20B-8100-0821 は、0i-B 時代のファナック CNC 表示器で使用されている LCD テクノロジーに適したデジタル タイプです。
Q3: 故障した A20B-8100-0821 は LCD パネルを損傷する可能性がありますか?
ドライバー PCB に障害が発生すると、LCD パネルの入力コネクタで異常な電圧レベルまたはタイミング信号が発生する可能性があります。ほとんどの場合、ドライバー ボードに障害が発生すると、LCD パネル自体に永久的な損傷を与えることなく、ディスプレイに何も表示されなくなったり、破損したコンテンツが表示されたりします。ただし、ドライバーコンポーネントの短絡により不正確な電圧レベルが継続すると、LCD パネルにストレスがかかる可能性があります。交換用ドライバーボードを取り付けた後、LCD パネルを目視検査します。修理の完了を宣言する前に、ディスプレイ画像が全画面にわたって正しいことを確認してください。
Q4: A20B-8100-0821 の交換には CNC パラメータの変更が必要ですか?
いいえ。LCD ドライバー PCB はハードウェア ディスプレイ インターフェイスであり、CNC パラメーターを持ちません。交換用の A20B-8100-0821 を取り付け、LCD/MDI ユニットを再接続した後、CNC はパラメータを変更しなくても、電源を入れるとすぐに正しい表示を生成するはずです。交換後に表示コンテンツの位置がずれたり、正しくフォーマットされない場合は、CNC の表示タイプ パラメータが取り付けられている LCD パネル サイズ (8.4 インチまたは 9.5 インチ) と一致していることを確認してください。
Q5: LCD/MDIユニットとCNC本体を接続する信号ケーブルは何ですか?
別個の LCD/MDI ユニットは、専用のディスプレイ信号ケーブルを介して CNC のメインボードに接続されます。このケーブルは、デジタル表示データ (LVDS または同様のデジタル形式のビデオ信号)、LCD/MDI ユニットの電源レール、およびキーボード信号リターンを伝送します。ケーブルの種類とコネクタについては、FANUC シリーズ 0i-B 接続マニュアルに規定されています。ディスプレイの障害を調査するときは、ケーブルの状態を確認する必要があります。信号ケーブルが損傷しているか、接続が不十分であると、A20B-8100-0821 ボードの障害と同様の症状が発生する可能性があります。
