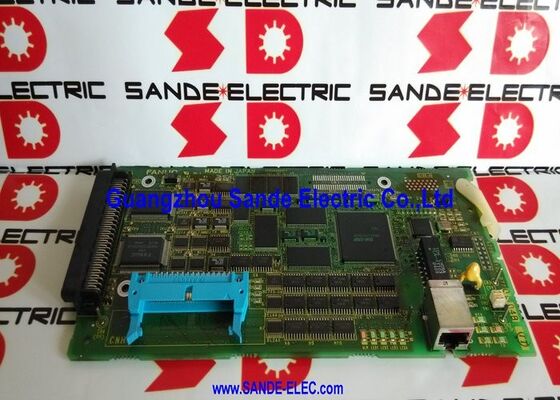

エーテルネットボード A20B-8100-0770 A20B81000770 A2OB-81OO-O77O

A20B-8100-0770 | FANUC Fast Data Server PCB A — ATA フラッシュ ストレージ / 15i / 16i / 18i / 21i / 0i モデル B / 高速プログラム ストレージ

高速データサーバーの機能

Fast Data Server が導入される前、大部分のプログラムを実行する FANUC CNC システムは、実行する前にプログラムが CNC の内部メモリ内に完全に収まる必要があるという厳しい制約に直面していました。複雑な航空宇宙コンポーネント、多面ダイおよびモールドキャビティ、または長いスレッドミリングプログラムでは、このメモリ制限に定期的に達していました。プログラムをセクションに分割するか、圧縮するか、RS-232C 経由で DNC ストリーミングを使用するという代替案では、複雑さが増し、送り速度が制限されます。

Fast Data Server はこれに直接対処します。サーバーに取り付けられた ATA フラッシュ カードに大きなプログラムを保存し、プログラムの実行中に CNC の実行バッファに高速でストリーミングします。 CNC は、継続的に供給される G コード ブロックのストリームを認識します。CNC にはプログラムがメモリに収まるかのように見えますが、Fast Data Server はストレージとフィードアヘッド管理を透過的に処理します。

主な仕様

高速データサーバーと標準 DNC — 主な違い

Fast Data Server と標準 DNC (イーサネットまたは RS-232C を介した直接数値制御) の両方により、CNC は外部ストレージからプログラムを実行できます。違いは、速度、信頼性、独立性です。

ネットワーク/シリアル経由の DNC:ネットワーク接続とサーバーの可用性によって異なります。ネットワーク遅延により、タイミングの変動が生じます。高い送り速度では、ネットワーク遅延により CNC の実行バッファが一時的に空になり、強制的に減速する可能性があります。これにより、ネットワーク DNC 中に達成できる最大送り速度が制限されます。

高速データサーバー:プログラムを CNC キャビネット内の ATA フラッシュ カードにローカルに保存します。ネットワーク依存性はありません。フラッシュから CNC 実行バッファへの高速転送により、高い送り速度でもバッファ全体が維持されます。 CNC は、ネットワークによる躊躇なしに、プログラムされた最大送り量で動作します。

一定の送り速度を維持することが表面仕上げのために重要である高速輪郭加工アプリケーションの場合、Fast Data Server のローカル高速ストレージが適切なソリューションです。

アプリケーションシナリオ

高速データサーバーボードの障害:Fast Data Server を備えた高速マシニング センターでボード障害が発生し、CNC がローカルに保存されている大規模プログラムにアクセスできなくなりました。 A20B-8100-0770 は障害のあるボードとして識別されます。交換すると (ソフトウェア オプションがアクティブであることが確認された状態で)、Fast Data Server の機能が復元されます。

高速金型加工セットアップ:金型マシニング センターでは、多面輪郭加工プログラムを最大送り速度で実行するために Fast Data Server が必要です。 A20B-8100-0770 とその付属アダプタ ボードは、送り速度 40,000 mm/min で実行バッファをフル状態に保つローカル高速ストレージを提供します。

よくある質問

Q1: A20B-8100-0770 はどの ATA フラッシュ カードの容量をサポートしていますか?

Fast Data Server がサポートする ATA フラッシュ カードの容量は、ファナック ソフトウェアのバージョンとシステム構成によって異なります。ファナックの Fast Data Server のドキュメントには、システム世代ごとにサポートされる ATA カード サイズの範囲が指定されています。フラッシュカードを選択する前に、特定の CNC モデルのファナック保守マニュアルを確認してください。

Q2: A20B-8100-0770 は CNC メインボードのオプション スロットに取り付けることができますか?

いいえ。Fast Data Server にはスロット制限があります。特定の i シリーズ CNC のファナック接続マニュアルには、Fast Data Server を取り付けられるスロットと取り付けられないスロットがリストされています。スロットの配置が正しくないと、ボードが機能しなくなったり、隣接するスロットにある他のオプション ボードと競合したりする可能性があります。

Q3: A20B-8100-0770 が故障した場合、ATA フラッシュ カードのデータを書き直す必要がありますか?

ATA フラッシュ カードのデータ (ストアド プログラム) は、A20B-8100-0770 PCB ではなく、カード自体に存在します。カードが損傷していなければ、保存されたプログラムはそのまま残り、交換用の A20B-8100-0770 を取り付けた後すぐにアクセスできます。カードは記憶媒体です。 PCB はインターフェイスと制御ロジックのみを提供します。

Q4: A20B-8100-0770 は、ローカル フラッシュではなくイーサネット経由の DNC ストリーミングに適していますか?

いいえ。A20B-8100-0770 Fast Data Server は、ローカル ATA フラッシュ カード ストレージおよびストリーミング専用です。イーサネット DNC 機能は提供しません。イーサネット DNC は、CNC の内蔵イーサネット ポート (標準として 0i-D 以降のプラットフォームで利用可能) または別個のイーサネット ボード オプションを通じて処理されます。 2 つの機能は独立しています。

Q5: ATA フラッシュ カードには、長期的にどのようなメンテナンスが必要ですか?

ATA フラッシュ カードの書き込み耐久性は有限です。各メモリ セルは、信頼性が低下するまでに限られた回数だけ書き込むことができます。プログラム転送 (カードへの新しいプログラムの書き込み) を頻繁に受け取る高速データ サーバーの場合、カードの書き込み耐久性が考慮事項になります。 CNC が Fast Data Server ストレージに関する診断情報を提供する場合は、カードのステータスを定期的にチェックしてください。一部の施設では、カード障害時の迅速な交換を可能にするために、実動プログラム ライブラリが事前にロードされた予備カードを維持しています。
