| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | Contact:Ms Amy SKYPE:sandesales01 EMAIL:sales01@sande-elec.com |

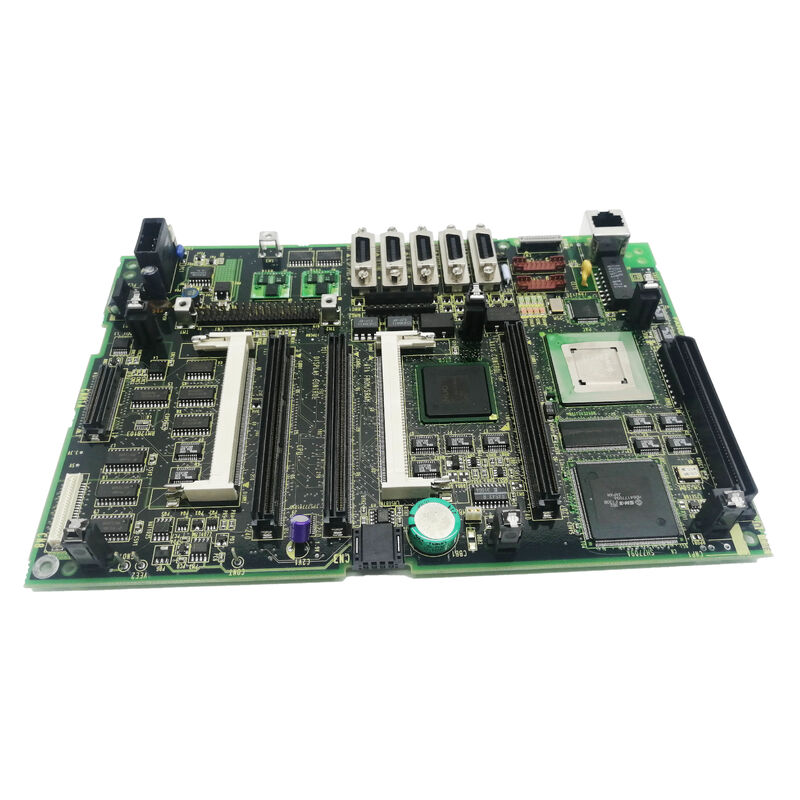

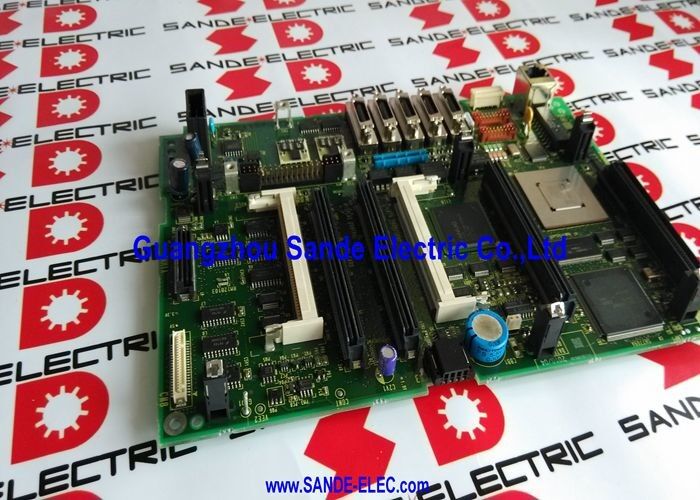

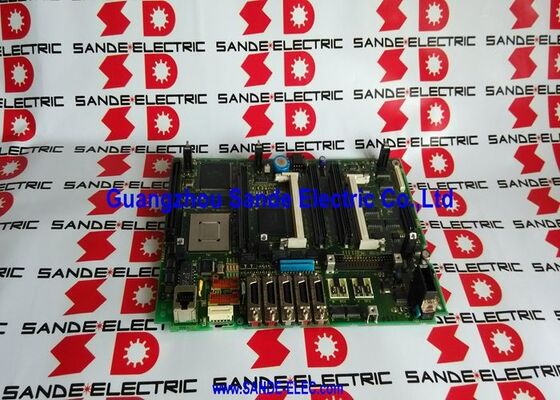

| モデル番号 | A20B-8100-0665 |
FANUC シリーズ 21i-B は、FANUC i シリーズ CNC ファミリのメンバーであり、FSSB デジタル サーボ通信、強化された処理性能、および統合イーサネットをコンパクトな CNC プラットフォームに導入した世代です。 i シリーズ内:
21i-MB:シリーズ 21i-B のマシニング センターのバリエーション — 多軸補間、リジッド タッピング、フル マシニング センター機能を備えた立型および横型マシニング センターを提供します。
21i-TB:ターニング センターのバリエーション - G コード旋削サイクルのサポート、ねじ切り、旋盤固有の機能を備えた CNC 旋盤およびターニング センターに対応します。
A20B-8100-0665 は、両方のバージョンに共通のメイン CPU ボードであり、CNC の主要な処理、イーサネット通信、および PMC-SB7 シーケンス制御が統合されているマザーボードです。
| パラメータ | 価値 |
|---|---|
| 互換性のあるCNC | シリーズ 21i-B (21i-MB、21i-TB) |
| イーサネット | 統合された |
| PMC | PMC-SB7 |
| CPUプロセッサ | A20B-3300-031x |
| システム指定 | A02B-0285-Bxxx |
| インストール | 黄色のバックプレーン、LCD/MDI ユニットの背面 |
| 交換後 | 完全なパラメータとプログラムのリロードが必要です |
PMC-SB7 は、シリーズ 21i-B CNC システムで利用可能な最高性能の PMC (プログラマブル マシン コントローラー) バリアントです。 PMC は CNC に統合された PLC であり、CNC の軸の動きと並行して工作機械のシーケンス ロジックを実行します。
ラダープログラム容量：PMC-SB7 はラダー図の機能を拡張し、複数の軸を備えた複雑な工作機械、自動工具交換装置、パレット交換装置、高度な安全インターロックの完全なシーケンス ロジックに対応します。
高速スキャン:PMC-SB7 はラダー プログラムを高速スキャン レートで実行します。工作機械の I/O 応答は、要求の厳しいリアルタイム マシン制御要件に十分に対応できる速度を保証します。
I/O容量:PMC-SB7 仕様は、シリーズ 21i-B プラットフォームで利用可能な最大 I/O ポイント数をサポートし、広範なセンサーおよびアクチュエータ I/O を備えた複雑なマシンに対応します。
シリーズ 21i-B CNC システム障害 — メイン CPU ボード:FANUC 21i-MB マシニング センターでシステム レベルの CNC 障害が発生します。CNC は電源投入時の初期化を完了できないか、CPU レベルのアラームを表示します。 CPU プロセッサ カードとメモリ モジュールを確認した結果、A20B-8100-0665 マザーボードが障害であると特定されました。パラメータを完全に置き換えてプログラムを復元すると、マシンが運用環境に戻ります。
21i-B のイーサネット機能障害:シリーズ 21i-TB ターニング センタはイーサネット接続を失い、DNC プログラムの転送とリモート監視が失われます。 A20B-8100-0665 は、イーサネット インターフェイスを組み込んだボードとして識別されます。交換するとネットワーク接続が回復します。
Q1: A20B-8100-0665 と A20B-8100-0661 または同様の類似の部品番号の違いは何ですか?
A20B-8100 シリーズは、複数の FANUC i シリーズ CNC プラットフォームのメイン CPU ボードをカバーします。 A20B-8100-0661 は 18i-B メイン CPU ボードです。 A20B-8100-0665 は 21i-B に固有です。部品番号が近いにもかかわらず、これらのボードは CNC プラットフォーム固有です。21i-B ボードを 18i-B ボードに置き換えたり、その逆を行うことはできません。ご注文前に、搭載されているCNCモデルをコントロールユニットの識別ラベルでご確認ください。
Q2: A20B-8100-0665 を交換した後、すべての CNC データをリロードする必要がありますか?
はい - メイン CPU ボードを交換するには、パーツ プログラム、軸パラメータ、サーボ パラメータ、PMC ラダー プログラム、ツール オフセット データ、およびすべてのシステム構成など、すべての CNC データを完全に再ロードする必要があります。ボード自体には永続的なユーザー データは含まれていません。すべてのデータはボードに取り付けられた SMD メモリ モジュール (SRAM、FROM) に存在します。交換する前に、すべての CNC データの完全かつ検証済みのバックアップが利用可能であることを確認してください。
Q3: CPU プロセッサ (A20B-3300-031x) を古い A20B-8100-0665 に移植できますか?
場合によっては、CPU プロセッサ カードが損傷していなければ転送できます。これにより、プロセッサの再登録が回避されます。ただし、CPU プロセッサが障害の原因となっている疑いがある場合は、マザーボードと一緒に CPU プロセッサを交換することで、その不確実性が排除されます。該当する FANUC シリーズ 21i-B メンテナンス マニュアルで、プロセッサを交換する必要があるか、新しく交換する必要があるかを確認してください。
Q4: 21i-B CNC のどのアラームが A20B-8100-0665 の障害を具体的に示していますか?
シリーズ 21i-B のマザーボード レベルの障害は通常、CNC のアラーム画面にエラー コードが表示されて電源投入時セルフテストが完了しない、周辺カードに起因するものではない「システム アラーム」または「ハードウェア アラーム」コード、メモリ モジュールが正常であるにもかかわらず繰り返される「RAM パリティ」または「ROM エラー」アラーム、またはディスプレイ/MDI 機能の完全な喪失として現れます。マザーボードを非難する前に、これらをメモリ モジュールの障害 (特定のモジュール関連のエラー コードを生成する) や CPU プロセッサの障害と区別する必要があります。
Q5: A20B-8100-0665 は 21i-MB 構成と 21i-TB 構成の両方をサポートしていますか?
はい — A20B-8100-0665 は、マシニング センター (21i-MB) とターニング センター (21i-TB) の両方のバリエーション、および他の 21i-B 構成にわたる 21i-B 世代のマザーボードです。マシン タイプ (MB または TB) は、CNC ソフトウェアとメモリ モジュールにロードされたパラメータによって決まります。A20B-8100-0665 ハードウェア自体は両方に共通です。
