| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-3300-0410 |
マシニング センターまたは旋盤のオペレーターと CNC のソフトウェア間のすべての対話はディスプレイを介して行われます。オペレータは、現在の軸位置を読み取り、工具オフセット値を入力し、アラーム コードを確認し、プログラム行を編集し、CNC のメニュー システムを操作します。これらはすべて、目の前にある 9 インチの画面を通じて行われます。ディスプレイが機能しないと、オペレーターが CNC を操作する能力が大幅に損なわれます。

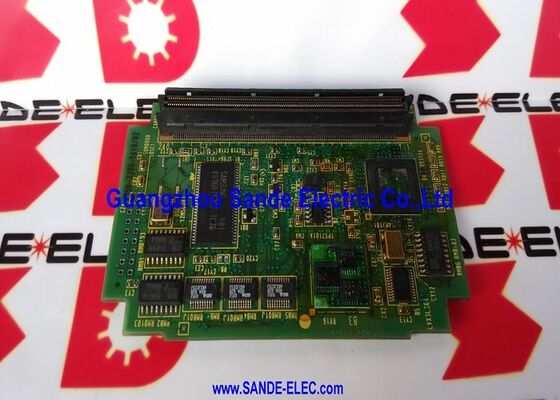

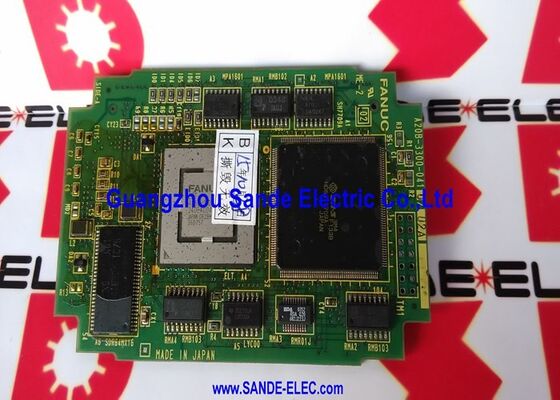

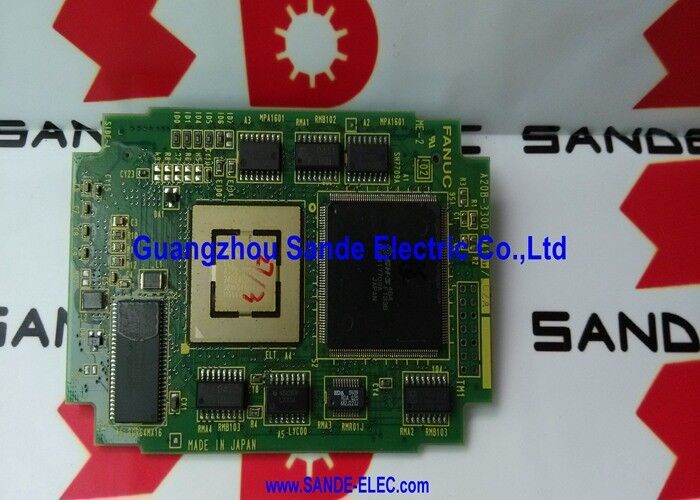

A20B-3300-0410 は、このディスプレイを駆動するモジュールです。 CNC のメイン プロセッサから表示データを受信し、それを 9 インチ CRT を駆動するアナログ ビデオ信号、つまり水平および垂直偏向信号、強度信号 (モノクロ CRT の場合、単一輝度チャンネル)、および電子ビームと画像コンテンツを同期させる同期パルスに変換します。
| パラメータ | 価値 |
|---|---|
| 部品番号 | A20B-3300-0410 |
| 表示タイプ | 9インチCRT（モノクロ） |
| 関数 | CRTディスプレイ制御モジュール |
| シリーズ | A20B-3300 |
| 応用 | ファナックCNCオペレータディスプレイ |
CNC のメイン プロセッサは、表示コンテンツを文字およびグラフィック データ (CNC の画面を構成するテキスト、数字、および単純なグラフィック要素) のストリームとして生成します。このデータは A20B-3300-0410 表示モジュールに渡され、いくつかの変換ステップが実行されます。
キャラクターのレンダリング:このモジュールは、CNC から文字コード データを読み取り、それを CRT 上で認識可能な英数字を描画するために必要なピクセル パターンに変換します。 FANUC CNC ディスプレイは定義された文字セットを使用します。モジュールのフォント メモリは各文字のピクセル パターンを保持します。
同期タイミング:このモジュールは、CRT の電子ビーム ラスター スキャンを制御する水平同期信号と垂直同期信号を生成します。同期タイミングは CRT モニターの偏向周波数と正確に一致する必要があります。タイミングが間違っていると、画像が揺れたり、揺れたり、表示されなかったりすることがあります。
強度変調:電子ビームが画面を掃引すると、モジュールは現在のビーム位置を明るくするか暗くするかに応じてその強度を調整します。これにより、モノクロ CNC CRT ディスプレイの特徴である暗い背景に白または緑の蛍光体文字が生成されます。
A20B-3300-0410 に障害が発生すると、CRT が空白になるか、破損した不安定な画像が表示されますが、CNC の加工機能は影響を受けません。
CNC ディスプレイの故障:FANUC CNC マシニング センターの電源が入り、軸の位置が更新され、プログラムが実行され、アラームがクリアされて正常に動作しますが、9 インチのディスプレイには内容が表示されません。 CRT モニターのハードウェアはテストされ、無傷であることが確認されました。 A20B-3300-0410 ディスプレイ制御モジュールが障害として識別されます。交換するとオペレーター表示が元に戻ります。
部分的な表示の破損:FANUC CNC 旋盤の 9 インチ CRT には部分的な表示コンテンツが表示されます。一部の文字は正しく表示されますが、その他の文字は欠落または破損しています。障害の原因は、A20B-3300-0410 モジュールの文字生成回路にあります。交換すると、完全にきれいなディスプレイが復元されます。
Q1: A20B-3300-0410 は、9 インチ CRT の代わりに 14 インチ CRT または LCD を駆動できますか?
いいえ。A20B-3300-0410 は、9 インチ CRT の偏向形状と同期タイミング要件に合わせて調整されています。 14 インチ CRT には異なる偏向とタイミング要件があります。画像のジオメトリが正しくない可能性があります。 LCD モニタには、A20B-3300-0410 が生成するアナログ CRT 駆動信号ではなく、デジタルまたは VGA フォーマットのビデオ信号が必要です。 14 インチ カラー CRT システムの場合は、適切な 14 インチ ディスプレイ モジュールを使用します。 LCD を交換するには、適切な CRT-to-LCD コンバータまたはディスプレイの改造が必要です。
Q2: ディスプレイモジュールの故障は、CRT 管の故障と外観がどのように異なりますか?
CRT 管の故障は進行性である傾向があり、垂直方向の偏向が故障すると徐々に暗くなり、焦点が合わなくなり、明るさが低下したり、明るい水平線が表示されたりします。ディスプレイ モジュールの障害は通常、突然発生します。画像が完全に消えるか、徐々に劣化することなくすぐに破損します。正常なディスプレイ モジュール (または同じ信号出力の正常な CRT チューブ) と交換してテストすると、障害が 1 つのコンポーネントに特定されます。
Q3: A20B-3300-0410 の交換には CNC パラメータの調整が必要ですか?
いいえ。ディスプレイ モジュールはハードウェア コンポーネントであり、CNC パラメータを保存したり、ソフトウェア構成を必要としたりしません。交換品を取り付けて電源を投入した後、CNC はその表示内容をモジュールにロードし、オペレータ ディスプレイはすぐに復元されます。パラメータの変更やソフトウェアの設定手順は必要ありません。
Q4: 9 インチ CRT からフラットパネル LCD ディスプレイにアップグレードすることはできますか?
FANUC CNC システム用の LCD レトロフィット ソリューションは、9 インチ CRT を最新のフラット パネル ディスプレイに置き換えます。このような改造では通常、CNC のビデオ出力信号に適合する互換性のある LCD パネルが使用され、ビデオ フォーマット コンバータと組み合わせられることがよくあります。 A20B-3300-0410 モジュールは、LCD レトロフィットのコンバータが受け入れるビデオ信号を生成するためにシステムに残される場合があります。または、レトロフィットにはディスプレイ インターフェイスの完全な交換が含まれる場合があります。特定の CNC モデルに適した LCD 改造アプローチについては、認定された FANUC CNC サービス プロバイダーにお問い合わせください。
Q5: A20B-3300-0410 と CNC のグラフィックス オプションの関係は何ですか?
A20B-3300-0410 は、パラメータ入力、プログラム編集、およびアラーム表示用の CNC の文字ベースの画面である標準オペレータ ディスプレイを駆動します。 FANUC CNC システムには、ツール パス グラフィック表示を生成する別個のグラフィック機能をオプションで搭載できます。グラフィックス機能は、標準の表示モジュールに加えて、別個のグラフィックス モジュール (カラー グラフィックス オプションなど) を使用する場合があります。 A20B-3300-0410 は、グラフィックス オプションがインストールされているかどうかに関係なく、標準ディスプレイを駆動します。
