| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-3300-0340 |

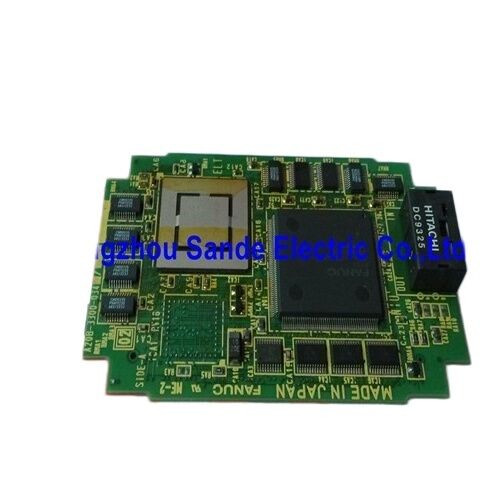

A20B-3300-0340は,FANUC iシリーズCNC制御ユニット内で3つの異なる機能を実行するコンパクトなプラグインPCカードです.
LCDディスプレイドライブ:カードは,CNCの7.2インチLCDパネルのビデオ信号を生成し,CNCのオペレーターインターフェースのディスプレイ出力を供給します.操作者が画面に表示するすべての視覚情報プログラムコンテンツ,パラメータページ,ツール経路グラフィック,アラームテキスト,診断スクリーンで A20B-3300-0340 を生成します.
MDI (マニュアルデータ入力) インターフェース:カードは,MDIキーボードパネルへの通信インターフェースを管理します. 操作者のデータ入力,モード選択,CNC画面のナビゲーションのための入力装置です.機能する MDI インターフェイスなし,操作者はプログラムを入力したり,パラメータを局所的に変更したりすることはできません.
埋め込みイーサネット:このカードは,FANUC CNCを工場ネットワークに接続するEthernetポートを備えています. DNC (直接数値制御) プログラム転送,リモートモニタリング,データ収集,RS-232 シリアルケーブルを必要としないネットワーク付きPCからのCNCシステム診断.
| パラメータ | 価値 |
|---|---|
| ディスプレイ | 7.2インチLCD (モノまたはカラー) |
| MDI | 統合されたMDIパネルインターフェース |
| ネットワーク | 組み込み Ethernet ポート |
| 互換性のあるCNC | FANUCシリーズ 0i-B, 16i-B, 18i-B, 21i-B |
| マウント | メインCPUマザーボードにプラグイン |
| シリーズ | A20B-3300 |
The embedded Ethernet port on A20B-3300-0340 was a significant advancement in the i-B series generation — connecting the CNC directly to standard 10/100 Ethernet without a separate communications board:
DNC作戦:ネットワークに格納されている部分プログラムが,直接CNCのメモリに転送されるか,ネットワークサーバーから"滴滴"モードで実行される.内部CNCメモリに大きすぎる大型プログラムは,ネットワークから直接加工できます..
リモートモニタリング:イーサネット接続により,工場レベルのモニタリングシステムは,中央化されたPCからCNC状態データ (軸位置,プログラム名,アラーム状態,生産数) を読み取ることができます.
18i-B加工センターの表示障害:FANUC 18i-MB加工センターのディスプレイ出力が失われます.CNCが起動しているように見えますが,LCDは空白画面を表示します.A20B-3300-0340ディスプレイカードが故障であると識別されます.置き換える 表示出力を回復するMDI 機能とイーサネット接続
イーサネットポート障害:21i-B コントロールがネットワーク接続を失い,DNC プログラム転送が失敗.A20B-3300-0340 のイーサネット インターフェースが故障であると識別される.
Q1:A20B-3300-0340は7.2インチモノとカラーLCDディスプレイの両方で動作していますか?
はい A20B-3300-0340は7.2インチのモノクロとカラーLCDパネルの両方をサポートします特定の表示パネルは,CNCに搭載された出力が単色かカラーかを決定します. カード自体は,両方のパネルタイプと互換性があります.交換カードがモノからカラーに表示を変更するか,その逆を仮定する前に,既存のディスプレイパネルのタイプを確認します.
Q2:A20B-3300-0340が故障した場合,MDIとネットワーク機能はどうなるか?
A20B-3300-0340によって3つの機能すべて,表示,MDI,イーサネットが処理されるため,カードの故障は通常,3つの機能すべてに同時に影響する.空白または凍結したディスプレイと反応しないMDIキーとネットワーク接続の喪失は,A20B-3300-0340が欠陥部品であることを示す強力な診断指標です..
Q3: A20B-3300-0340 は FANUC 0i-B と 16i/18i/21i-B と互換性があるか?
はい.FANUC 0i-B, 16i-B, 18i-B,および 21i-B CNC システムで A20B-3300-0340 が確認されています.これらのシステムは同じ i シリーズ モデル B 制御アーキテクチャとマザーボード形式を共有します.7つのプラットフォームに同じディスプレイカードが対応できるようにします.2インチLCD設定
Q4:A20B-3300-0340を交換した後,再運用が必要ですか?
CNC パラメータと部品プログラムは,表示カードではなく FROM/SRAM メモリーモジュールに保存されます.A20B-3300-0340を交換することは,保存されたデータに影響しません.しかし,Ethernet ポートの設定 (IP アドレス), ホスト名, FTP 設定) が交換後に再確認する必要があり,このデータは以前のカードの構成に関連付けられることがあります.交換装置を装着した後,CNCのイーサネットパラメータスクリーンからネットワーク設定を確認.
Q5:A20B-3300-0340にはどんな後音があり,その後音が重要ですか?
A20B-3300-0340は, /04A (例えば,A20B-3300-0340/04A) などのファームウェアのサフックスを搭載し,カードの特定のソフトウェアの修正を識別することができる.代替カードの後尾がマッチするか,既存のCNCハードウェアの修正と互換性があることを確認特定のCNCモデルに対する適用可能なFANUCメンテナンスマニュアルでは,正しい後尾のバージョンを識別します.
