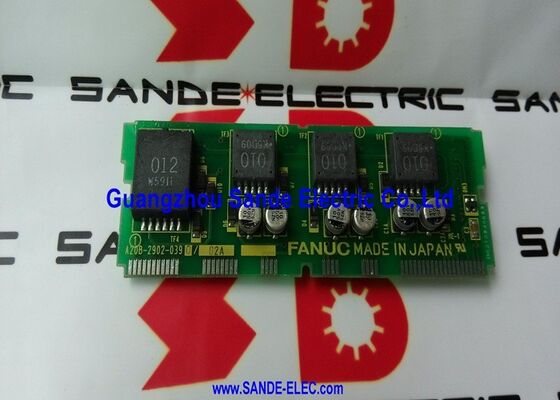

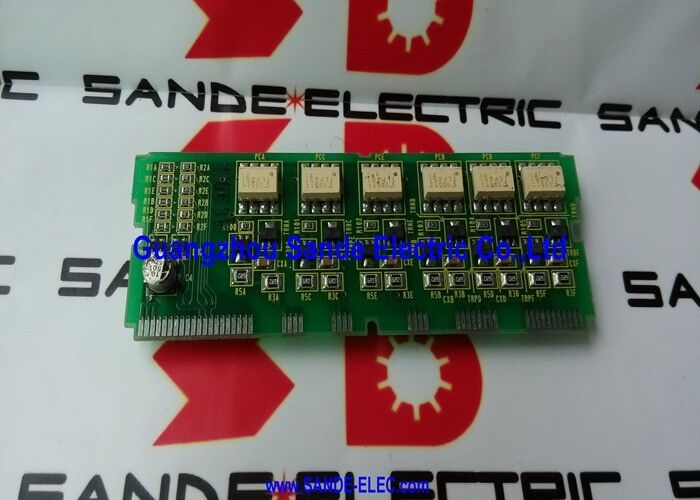

ドライブボード A20B-2902-0390 A20B29020390 A2OB-29O2-O39O

A20B-2902-0390 FANUC アルファ パワードライバ モジュール IGBT ゲートドライブ / 射撃ボード / PSM / SPM-15 から SPM-37 / CNC ドライブシステム

パワードライバーモジュール 制御とパワーデバイスの間の橋

FANUC アルファ ドライブ モジュールの内側では,IGBT (隔離ゲート双極トランジスタ) 切り替え装置によって電力を変換します.これらのトランジスタは,モーターまたはバスの電流を完全に運び,スピンドルドライブでは通常2KHzで高速に切り替える.適切な電圧レベルで正確にタイミングを合わせたゲートドライブパルスが必要です

A20B-2902-0390 パワードライバ モジュールはゲートドライブパルスを生成します It receives low-level switching commands from the control PCB (A16B-2202-0432 for spindle modules) and amplifies them into the high-current gate drive signals that actually turn the IGBT devices on and offこの発射/ゲート駆動機能は,ボードが"ドライバモジュール"として分類される理由です.それは電源装置自身を駆動します.

A20B-2902-0390が正常に機能していない場合:

• IGBTは誤った信号またはゲートドライブ信号を受け取らない.
• パワーの変換が失敗
• モジュールは出力電圧や電流を開発することはできません
• 超電流またはハードウェア保護アラームはすぐに発射します.

主要な製品情報

アルファ SPM モジュールの内部 PCB スタック

完全な画像のために,A06B-6088-H222 (SPM-22) の例として,以下が含まれます.

• A16B-2202-0432 について(制御カード): スピンドル速度制御,フィードバック処理,保護論理
• A20B-1006-0481(ベース/パワーボード): DCバス接続,モーター出力接続,高電流経路
• A20B-2902-0390(ドライバーボード): IGBTゲート駆動パルス
• A16B-2203-0332(追加信号ボード)

A20B-2902-0390は 制御信号を 動力電流を動かす 電気現象に変換する層です

応用シナリオ

SPM スピンドルアラームを即座にオンにしますFANUC Alpha スピンドルモジュールは,モーターに負荷がない状態で,スピンドル有効コマンドが発信された瞬間に過剰電流アラームを生成します.制御カードとベース電源ボードが正しくテストされます.A20B-2902-0390のドライバーボードは 不対称なゲートドライブパルスを発しています. 交換は正しい切り替えを回復し,アラームを削除します.

PSM は DC バス を 確立 する こと が でき ない:アルファ PSM ユニットが電源を入れても DC バスの電圧が作れないので 充電アラームが表示されますA20B-2902-0390 ドライバーボードのゲートドライブ出力が誤っていると確認板の交換は,PSMのプリチャージとバス設置を回復します.

よくある質問

Q1:A20B-2902-0390は,PSMとSPMモジュールの両方で同じボードですか?

A20B-2902-0390は,A16B-2202-0432と共に複数のSPMシリーズモジュール (SPM-15, 22, 26, 30) に登場する.DNCエレクトロニクスは,Alpha PSMモジュールにリストしています.この電源範囲内のPSMとSPMモジュールの両方のゲートドライブ機能に同じ物理板が使用されています両種類のアプリケーションにおけるIGBTゲート駆動のドライバ回路要件は,同じボード設計を共有するために十分に類似しています.

Q2:A20B-2902-0390とA20B-2902-0391の違いは何ですか?

これは同じドライバーモジュールファミリーの隣接部品番号である.0390と0391変種は,アルファ PSM/SPM範囲内の異なる電源評価値またはインターフェースタイプに対応する.A20B-2902-0391は,より高い出力またはHVシリーズのモジュールの対応ドライバーボードです.注文する前にボードのラベルからどのバージョンがインストールされているかを確認してください. 交換できない.

Q3: 損傷したA20B-2902-0390は,IGBT電源装置に永久的な損傷を引き起こすことができるか?

ゲート駆動ボードが誤ったタイミングを発生させる場合,例えば,同じフェーズ脚のIGBTを同時にオンにする場合,DCバスに直接ショートカットが生成されます.この"射撃"状態は,非常に高い電流がマイクロ秒でIGBTデバイスを通って流れることを引き起こしますIGBTの故障がボードレベルの故障に追溯されるたびに,A20B-2902-0390は,再発を防ぐために損傷した電源装置と一緒に交換する必要があります.

Q4:PSMまたはSPMモジュール内のA20B-2902-0390にアクセスする前に安全な放出手順は?

PSMとSPMモジュールは,電源が切断された後に危険な電圧を保持する大きなDCバスコンデンサーを含む.モジュール・ハウジングを開ける前に,必須待機時間 (モジュールサイズに応じて通常5~20分) を遵守しなければならない.. モジュールの充電 LED インジケーターをチェックし,校正されたボルトメーターでDC バスの電圧を測定することによって放電を確認します.電源が接続されているA20B-2902-0390を操作しないでください.

Q5: /02Aの修正は重要ですか? それとも以前の修正が代替できますか?

/02A改訂は,A20B-2902-0390ベース設計のハードウェア更新を指定する.ほとんどの代替アプリケーションでは,後の改訂は同じモジュールとバックコンパティブルである.設置されたボードのラベルが以前の修正を表示している場合 (e.g., /01A) に /02A を装着したものは互換性がある必要があります.特定の PSM または SPM モデルに対して既知の最低修正要件があるかどうかを FANUC サービスドキュメントから確認してください.
