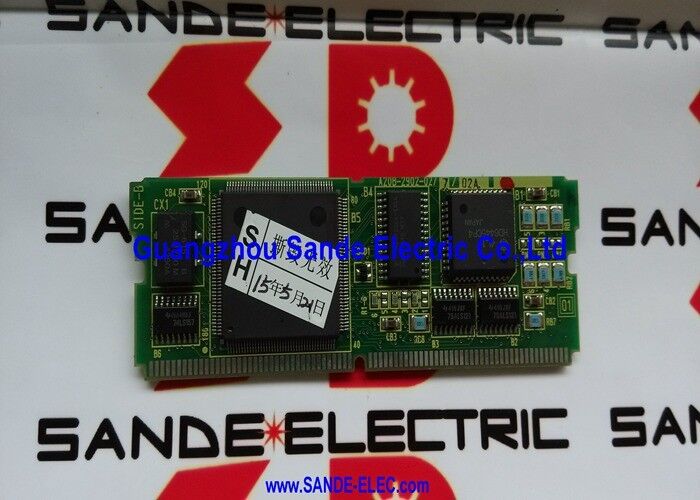

FANUC シリーズ 16/18 モデル B (16 MB、16 TB、18 MB、18 TB) CNC システムは、モジュラー ディスプレイ アーキテクチャを使用します。表示機能はメイン ボードに固定されているのではなく、CNC コントロール ユニットの OPT1 (オプション 1) スロットに取り付けられるプラグイン CRTC (CRT コントローラ) ドーター ボードによって提供されます。
シリーズ 16/18-B 用の A20B-2902-027x CRTC モジュール ファミリ内には、さまざまなモニタ構成に適合するいくつかのバリエーションが存在します。
A20B-2902-0270:14インチカラーCRTタイプA20B-2902-0271:9インチCRT標準解像度A20B-2902-0272:VGA 出力バリエーション (LCD または VGA モニター用)A20B-2902-0273:14インチCRTの代替品A20B-2902-0275:VGA バージョンA20B-2902-0276:9インチCRT代替品A20B-2902-0277:9インチ高解像度ブラウン管A20B-2902-0278:VGA バージョン
A20B-2902-0277 は、特に高解像度 9 インチ CRT バリアントであり、高解像度モノクロ CRT オペレータ ディスプレイを備えた FS16/18/160/180 MB システムで確認されています。
| パラメータ | 価値 |
|---|---|
| モジュールの種類 | CRTC (9 インチ高解像度 CRT) |
| 互換性がある | シリーズ 16/18/160/180 モデル B |
| インストール | OPT1 ボード、SMD プラグイン |
| 画面 | 9インチモノクロブラウン管 |
| 部品番号 | A20B-2902-0277 |
FANUC CNC オペレータ ディスプレイの「高解像度」は、強化された表示機能を、同じシリーズに搭載されている標準解像度の CRT モジュールと区別します。
標準解像度:軸の位置、プログラムの内容、工具オフセット、およびアラーム コードを表示するテキスト主体の表示に使用されます。CNC の基本的な文字ベースのインターフェイスには十分です。
高解像度:9 インチ画面の単位面積あたりのピクセル数が増加し、読みやすさを損なうことなく、より精細な文字レンダリング、鮮明なグラフィックス、およびページあたりの表示コンテンツの増加が可能になります。グラフィカルなツール パス表示、高密度のプログラム リスト ビュー、またはより詳細な診断画面が必要な CNC システムの場合、高解像度 CRT モジュールは標準モジュールでは実現できない表示品質を提供します。
A20B-2902-0277 は、高解像度ディスプレイ構成に必要な高いピクセル密度で 9 インチ CRT を駆動します。
シリーズ 16/18 モデル B CNC コントロール ユニットのディスプレイは、CNC のカード ラック内の専用拡張スロット ボードである OPT1 ボードによって機能します。 CRTC モジュールは、この OPT1 ボード上のソケットに差し込まれ、CRTC のビデオ出力を CRT モニターの偏向および強度回路に接続します。
A20B-2902-0277 を交換するには、以下が必要です。
16 MB CNC ディスプレイの障害:FANUC 16 MB マシニング センターのオペレーター ディスプレイが失われ、9 インチ CRT が空白になるか、破損したコンテンツが表示されます。 CNC の動作は正常に続行されます。診断により、A20B-2902-0277 CRTC モジュールの障害が特定されます。交換すると表示が戻ります。
ディスプレイ品質の維持:18 MB CNC 上の高解像度 9 インチ CRT では、CRTC モジュール コンポーネントの老朽化により文字レンダリングに歪みが生じます。 A20B-2902-0277 を交換すると、CRT モニタ自体を交換することなく表示品質が回復します。
Q1: A20B-2902-0277 は A20B-2902-0271 (同じく 9 インチ CRT モジュール) とどう違うのですか?
どちらもシリーズ 16/18-B ファミリ用の 9 インチ CRT CRTC モジュールですが、0277 は高解像度バージョン、0271 は標準解像度バージョンです。高解像度バージョンでは、走査線ごとにより多くのピクセルが生成され、同じ 9 インチの物理画面上でより精細な文字とグラフィックスのレンダリングが生成されます。注文する前に、ボードのラベルにある部品番号を確認して、特定の CNC にどのバリアントがインストールされているかを確認してください。
Q2: A20B-2902-0277 はシリーズ 16/18 モデル C (MC) CNC に取り付けることができますか?
KFAS LLC の部品リストには、モデル B (16MB/18MB) とモデル C (16MC/18MC) の両方の部品リストに A20B-2902-0277 が記載されています。 B 構成と C 構成の間の互換性は、特定の OPT1 ボードのバリアントと CNC システムのバージョンによって異なります。インストールされているシステム構成に 0277 が指定されているかどうかを、特定の CNC のスペアパーツのマニュアルで確認してください。
Q3: A20B-2902-0277 と CRT モニター管の故障を示す症状は何ですか?
CRTC モジュールに障害が発生すると、通常、ディスプレイ コンテンツが突然完全に失われます。CRT は、真空管の経年劣化に伴う段階的な減光なしに暗くなります。 CRT 管が故障すると、明るさの低下、焦点の喪失、幾何学的歪みなどの進行性の症状が現れます。 9 インチ CRT が暗いにもかかわらず、CNC が正常に動作し (軸が動き、プログラムが実行され、アラームがクリアされる)、外部信号で CRT をテストすることで真空管が損傷していないことが確認された場合、A20B-2902-0277 CRTC モジュールが交換対象になります。
Q4: A20B-2902-0277 の交換には CNC パラメータの調整が必要ですか?
いいえ。CRTC モジュールはディスプレイ ハードウェア コンポーネントであり、CNC パラメータは保存されません。交換用の A20B-2902-0277 を取り付け、CNC に電源を投入すると、ディスプレイがすぐに復元されます。表示形式が正しくない (文字サイズまたはスケーリングが間違っている) 場合は、CNC の表示タイプ パラメータが取り付けられているモジュール構成と一致しているかどうかを確認してください。
Q5: モジュール全体が故障した場合、A20B-2902-0277 は修理可能ですか?
A20B-2902-0277 は、SMD (表面実装デバイス) 構築モジュールです。特定可能な故障コンポーネントに関連する障害 (発振器の障害、電圧レギュレーターの障害) については、専門の CNC 電子サービス センターによるコンポーネント レベルの修理が技術的に可能です。生産クリティカルなマシンの場合、ボードを直接交換する方が解決が早くなります。交換モジュールが入手できない場合、または修理コストが大幅に低い場合、修理は実行可能な選択肢です。
