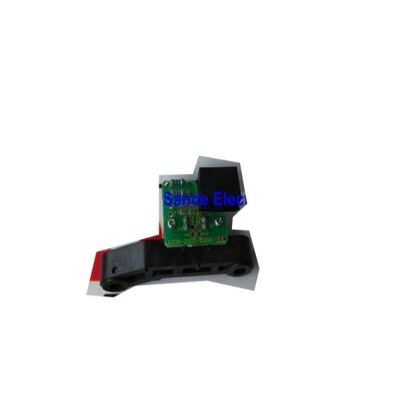

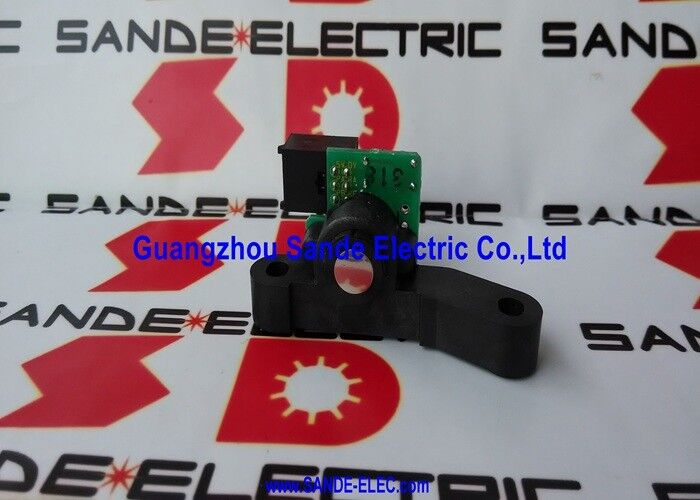

FANUC A20B-2002-0300 | アルファシリーズ スピンドルモーター エンコーダーセンサーユニット — 取付ブラケット / オンボードリレー / タイプBインターフェース付き

アルファシリーズスピンドルの速度フィードバック

A20B-2002-0300は、FANUCのアルファシリーズスピンドルドライブシステム用のスピンドルモーターエンコーダーセンサーアセンブリです。通常、スピンドルブロワーファンの下にスピンドルモーターの後部に取り付けられ、アルファシリーズスピンドルアンプモジュールが切削負荷下でスピンドル速度を調整するために必要なスピンドルRPMフィードバック信号を提供します。

位置制御用の絶対または増分シャフト位置を報告するサーボモーターエンコーダーとは異なり、スピンドルエンコーダーの主な機能は速度フィードバックです。これは、スピンドルアンプが切削力の変動に対して指令RPMを維持するために読み取る連続信号です。機能するエンコーダーセンサーがないと、スピンドルアンプは速度ループを閉じることができません。負荷下で安定した速度を維持する能力を失い、表面仕上げ、工具寿命、およびリジッドタッピング精度に影響します。

センサーユニットは、タイプBシリアルインターフェースを使用して、アルファシリーズスピンドルアンプモジュールのJY2端子に接続されます。このインターフェース仕様はアルファシリーズに固有であり、アルファi以降のドライブ世代のFSSBベースのフィードバックとは互換性がありません。

2つのハードウェアリビジョンが存在します: /01Aおよび/02A。交換品を注文する前に、ラベルから取り付けられているユニットのリビジョンを確認してください。

主な仕様

オンボードリレーと取付ブラケット

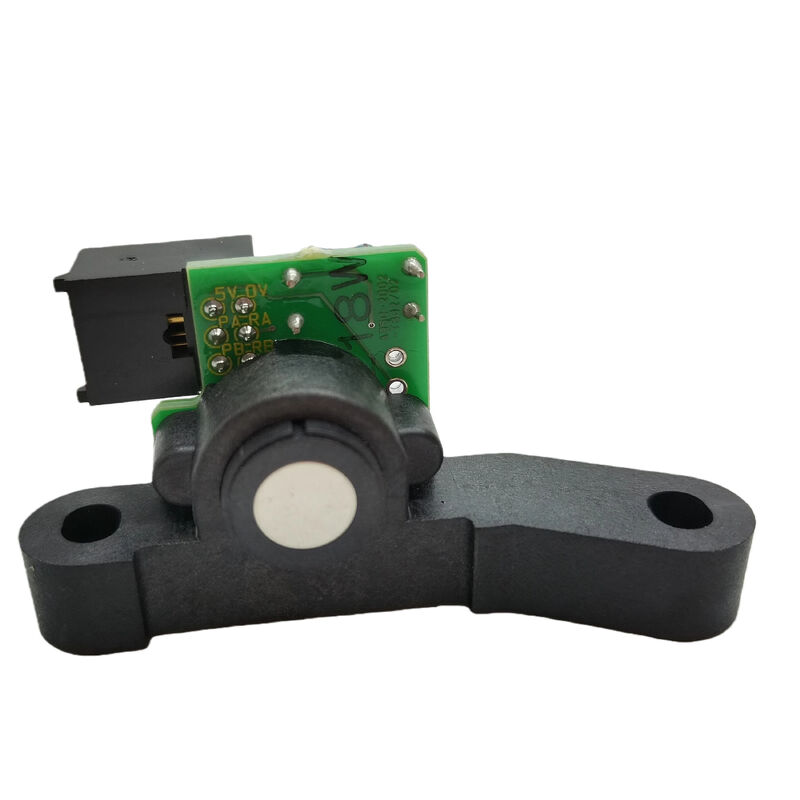

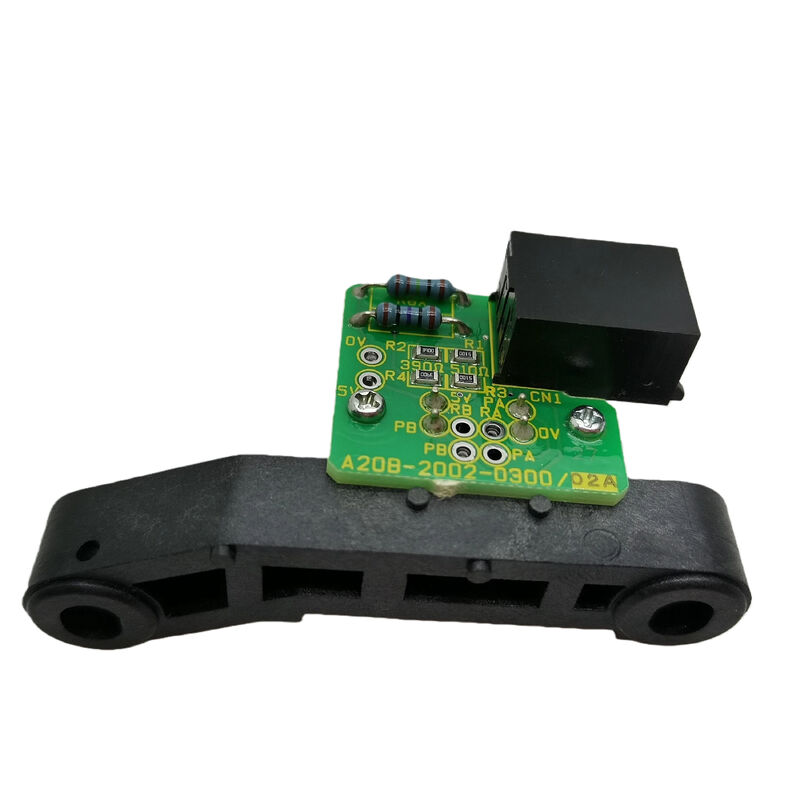

A20B-2002-0300は、完全なセンサーアセンブリとして供給されます。オンボードリレーを備えたPCBは、スピンドルモーターのセンサーターゲットに対して正しく配置するブラケットに取り付けられています。ブラケットは、センサーPCBがモーターの磁気ターゲットリングに対して正しいクリアランスで配置されることを保証します。クリアランスが不適切だと、機能するPCBからでも弱いまたは信号がないフィードバック信号が発生します。

交換品を取り付ける際は、スピンドルモーターのメンテナンスドキュメントに従って、ブラケットの配置とセンサーからターゲットまでのクリアランスを確認してください。不適切なクリアランスで取り付けられた新しいPCBは、故障したPCBと同じアラーム状態を引き起こします。

よくある質問

Q1: ドライブシステムにおいてA20B-2002-0300は何をしますか？

アルファシリーズスピンドルアンプモジュールにスピンドルRPMフィードバックを提供します。センサーはスピンドルモーターシャフトの回転を検出し、JY2端子接続を介してアンプに速度信号を送信します。この信号がないと、アンプは速度ループを閉じることができず、スピンドルは切削負荷下で安定した速度を維持できません。

Q2: スピンドルは切削負荷下で速度ハンチングを示しますが、無負荷では正常に動作します。このセンサーが原因ですか？

負荷下での速度ハンチング（切削力が増加したときにスピンドル速度が低下または振動する）は、速度フィードバックの劣化または断続的な症状です。無負荷時に速度フィードバック信号がクリーンでも、負荷下で劣化する場合（振動がセンサーからターゲットまでのクリアランスやコネクタの接触に影響するため）、速度ハンチングが発生します。PCBを交換する前に、取付ブラケットの緩みとJY2コネクタの断続的な接触を確認してください。

Q3: /01Aと/02Aは互換性がありますか？

両方のリビジョンは同じ機能を提供します。マイナーなハードウェアリビジョンの違いは、同じ電気インターフェースと取り付け仕様を維持します。ほとんどの場合、リビジョンは互換性がありますが、取り付けられているユニットのラベルからリビジョンを確認し、注文時に指定することで、最も近い一致を保証できます。

Q4: A20B-2002-0300を交換した後、スピンドルにオリエンテーションフォルトが表示されます。何をチェックすべきですか？

センサー交換後、スピンドルオリエンテーションの再ゼロ設定が必要です。モーターシャフト基準に対するセンサーの角度関係は、新しいユニットでわずかに異なる場合があります。工具交換の整合性を確認し、スピンドルがわずかに不正確な角度で停止する場合は、CNCのスピンドルパラメータセット内のスピンドルオリエンテーションシフトパラメータを少量ずつ調整してください。

Q5: A20B-2002-0300はまだ入手可能ですか？

FANUC CNCアフターマーケットを通じて、CNC部品ディーラーやスピンドルモーターサービススペシャリストが新品およびテスト済みの使用済みユニットを両方保有しています。リビジョン（/01Aまたは/02A）を確認し、PCBとブラケットの両方が供給ユニットに含まれていることを確認してください。使用済みユニットを受け入れる前に、オンボードリレー機能とセンサー信号出力のテストを行ってください。
