ファナックメインボード A16B-3200-0491 A16B-32OO-O491 A16B32000491

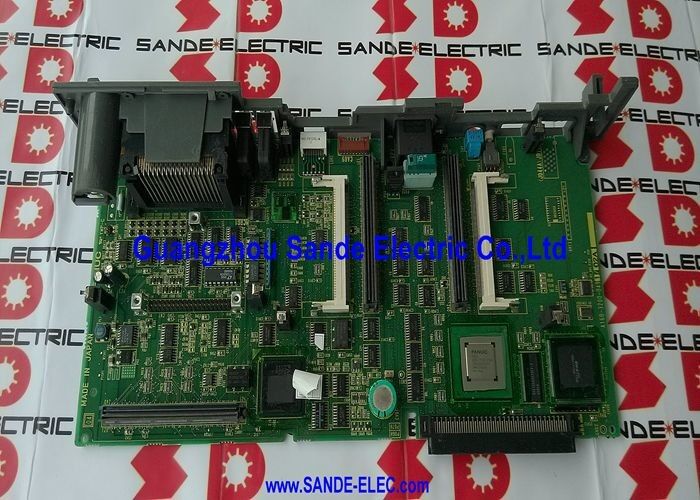

A16B-3200-0491 FANUCシリーズ 0i-B メインCPUボード PMC-SB7 / 最大6軸 / 0i-TBと0i-MB / SMDモジュールメモリ

シリーズ0i-B 第2世代

FANUCシリーズ0iは,複数のハードウェア世代を経て進歩した: 0i-A, 0i-B, 0i-C, 0i-D,および 0i-F.A16B-3200-0491は,Fanucシリーズ0iコントローラの第2世代 (DNC電子) の主要CPUボードである..

0i-Bプラットフォームは,0i-Aよりも重要な能力の進歩をもたらしました.

• PMC-SB7は,0i-A世代のPMC-SB2を置き換える 更多の梯子のステップ,より多くのデータレジスタ,より速いPMC実行サイクル
• 6軸機能により複雑なマシン構成をサポート
• モジュラー型SMDメモリアーキテクチャは,異なるマシン要件のための構成柔軟性を可能にします

0i-Bは,世界中のターニングセンター (0i-TB) と加工センター (0i-MB) で広く使用されました.

基本規格

PMC-SB7 0i-B のシーケンスコントローラ

PMC-SB7は,0i-Bプラットフォームに統合されたプログラム可能な機械制御モデルです. FANUC CNCアーキテクチャでは,PMCは機械のシーケンスロジックを実行します 切断機械以外のすべての機能を制御する梯子プログラム冷却液制御,水力学,ツール交換器,ドアロック,操作パネル応答

"SB7"という表記は,PMCの能力レベルを識別する.

• プログラムの段階:PMC-SB7は,古いPMC-SB2よりも多くの階段を備えており,プログラムサイズ制限なしにより複雑なマシンシーケンスに対応する.
• データ容量:より多くのD (データ) とK (キープ・リレー) レジスタが複雑なシーケンス論理のために使用されます
• I/O 容量:I/Oポイントアドレスを拡張し,I/Oポイント数が大きいマシンに対応する.

PMC-SB7をA16B-3200-0491メインボードに直接組み込むことで,CNCハードウェアアーキテクチャが簡素化され,別々のPMCボードは必要ありません.

応用シナリオ

0i-TB CNC メインボードの故障:FANUC 0i-TBターニングセンターは,CNCの起動障害,持続的なシステムアラームを失い,故障としてA16B-3200-0491が識別される.メモリモジュールは交換ボードに移される.機械の既存のソフトウェアとPMCプログラムを持つCNCブーツ.

0i-MB 機械加工センター メインボード交換:3軸の0i-MB加工センターにはメインボードの交換が必要である.A16B-3200-0491の6軸の機能は,この3軸のアプリケーションのためにヘッドルームを提供します.

よくある質問

Q1: A16B-3200-0491 (0i-B) と 0i-C または 0i-D メインボードの違いは何ですか?

各0i世代は異なるメインボードアーキテクチャを使用している.0i-B (A16B-3200-0491) はPMC-SB7を実行し,A16B-3200シリーズボードを使用している.0i-CはA20B-8100シリーズボードを使用している.0i-DはA20B-8200シリーズボードを使用世代ごとに交換できない.

Q2:A16B-3200-0491はSMDモジュールと配送できるのか?

DNCエレクトロニクスは,このボードは"SMDモジュールが付属していない"ことを確認し,CNC機械ツールに特化した一般的なバージョンのボードを作成している." これは正しいSMDメモリモジュール (FROM) を意味しますインストールされたマシン構成に固有の (DRAM,SRAM) デバイスは,元のボードから転送されるか,別途調達して構成される必要があります.機械のハードウェアドキュメントから必要なモジュール仕様を確認.

Q3:A16B-3200-0491がサポートする最大軸数は?

MRO ElectricとDNC Electronicsは,A16B-3200-0491の最大6軸を確認している.実際の軸数は特定の0i-Bマシン構成とソフトウェアオプションに依存する.標準の0i-TB (ターニングセンター) は2−4軸を使用します標準の0i-MB (加工センター) は3−4軸を使用する. 6軸の機能により,より複雑な構成のためのヘッドルームが提供されます.

Q4:A16B-3200-0491の置き換えには PMC プログラムのバックアップが必要ですか?

PMC梯子プログラムは SRAMメモリモジュールに保存されます. SRAMモジュールを交換ボードに転送した場合,PMCプログラムは保存されます.すべての SRAM データ (パラメータ) の完全なバックアップを常に実行します.主板のメンテナンスの前に SRAM モジュールも損傷した場合,バックアップからプログラムを復元する必要があります.

Q5:A16B-3200-0491の保証は?

複数のサプライヤーは保証カバーを確認しています: MRO Electric (ユーザーデータごとに1年間の保証),CNC Tools LLC (12ヶ月保証,100%テスト).0i-B世代が成熟しているにもかかわらず,ボードは積極的に供給され,サービスされています修理サービスは,FANUCの専門サービス提供者からも提供されています.
