FANUC Alpha SVM2-12/40 は、軸ごとに異なる定格電流を備えた 2 軸サーボアンプ モジュールです。対称型の SVM2-12/12 (両軸 12A) または SVM2-40/40 (両軸 40A) とは異なり、12/40 構成は以下を提供します。
この非対称ペアリングにより、機械製造者はサーボ アンプの電流を各軸の実際の需要に厳密に一致させることができます。 1 つの軸に 12A のみが必要な場合に均一の 40/40 モジュールを取り付けると、コストとキャビネット スペースが無駄になります。 SVM2-12/40 は、1 つの光軸と 1 つの重軸を備えた機械にとってエンジニアリング的に最適な選択肢です。
| パラメータ | 価値 |
|---|---|
| モジュール | SVM2-12/40（2軸） |
| インタフェース | タイプAとFSSB |
| タイプAモジュール | A06B-6079-H204 |
| FSSBモジュール | A06B-6096-H204 |
| 置き換えられます | A16B-2202-0770 |

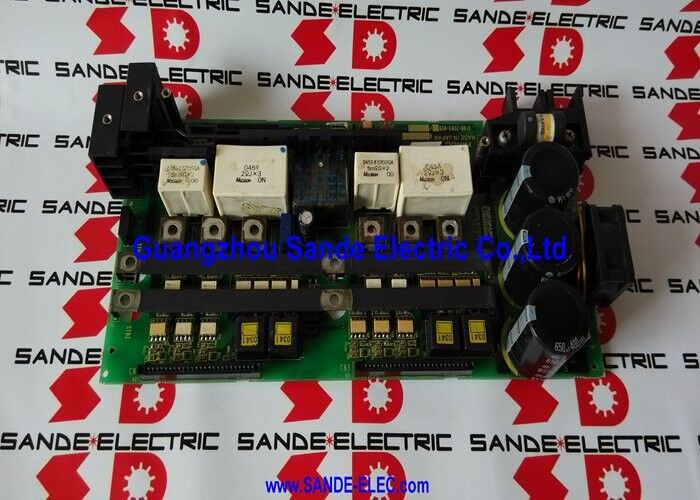

| 役割 | 配線板（主要構造板） |
A16B-2203-0590 は、次の両方のインターフェイス バリアントで SVM2-12/40 に対応します。
タイプ A インターフェイス (A06B-6079-H204):CNCからの専用ケーブルを使用したシリアルサーボバスインターフェースです。初期のインターフェイス世代。シリーズ 15 および初期の i シリーズ システムでは依然として一般的です。
FSSB インターフェイス (A06B-6096-H204):i シリーズ CNC システムで使用される光ファイバー サーボ バス インターフェイス。ドライブキャビネットからの電磁ノイズに対する耐性を提供します。
機械ボードの寸法とモーター/バス コネクタのレイアウトがタイプ A および FSSB SVM2-12/40 バリアント間で共通であるため、配線ボードの物理コネクタ セットは両方のインターフェイス タイプに対応します。制御 PCB とサーボ バス コネクタのみが 2 つで異なります。
SVM2-12/40 配線基板の障害:FANUC Alpha サーボ モジュールは、両方の軸に影響を与えるアラーム コードを生成します。制御 PCB は正しくテストされていますが、検査の結果、配線基板上の高電流モーター コネクタの痕跡が損傷していることが判明しました。 A16B-2203-0590 を交換すると、モジュールのコネクタの完全性と両軸のサーボ機能が復元されます。
モジュールの改修:Alpha SVM2-12/40 モジュールはワークショップで改修されます。 A16B-2203-0590 配線基板は制御 PCB とともに交換され、内部基板が完全にリフレッシュされます。
Q1: A16B-2203-0590 は、FSSB インターフェイス SVM2-12/40 およびタイプ A SVM2-12/40 で使用できますか?
はい。 FANUC Alpha メンテナンス マニュアルでは、A06B-6079-H204 (タイプ A) および A06B-6096-H204 (FSSB) モジュールの両方の配線基板として A16B-2203-0590 が確認されています。配線基板は、両方のインターフェイスのバリエーションに共通の構造要素です。配線基板上の CNC サーボ インターフェイス コネクタは、タイプ A ケーブルと FSSB 光ファイバ コネクタの両方を受け入れます。または、インターフェイス固有の接続は、配線基板ではなく制御 PCB のコネクタを通じて行われます。
Q2: SVM2-12/40 の A16B-2203-0590 とペアになる制御 PCB は何ですか?
HRV3 制御構成 (高性能電流制御) の場合: 配線基板 A16B-2203-0590 は制御 PCB A20B-2100-0541 (FSSB インターフェイス) とペアになります。標準構成の場合、ペアリングはモジュールの世代によって異なります。ファナックαシリーズ保守マニュアル表には「HRV3を使用する場合は、配線基板：A16B-2203-059X / プリント基板：A20B-2100-054Xを併用してください。」と記載されています。
Q3: SVM2-12/40 はなぜ均一の 40/40 ではなく非対称の電流定格を使用するのですか?
電流に適合したドライブ構成によりコストが削減され、熱管理が向上します。 12A 軸の 40A 出力段では、定格容量の約 30A が無駄になり、IGBT デバイス、冷却、キャビネット サイズのコストが増加します。 SVM2-12/40 は、各軸に必要な電流を正確に供給します。これは、Z 軸 (キャリッジ) が X 軸 (クロススライド) よりも高い負荷を受ける CNC 旋盤、または 1 つの軸が主切削軸ではなく軽量の補助軸である機械で特に役立ちます。
Q4: 交換用 A16B-2203-0590 を取り付けた後、エンコーダまたはモーターのケーブルを再配線する必要がありますか?
配線ボード上のエンコーダおよびモーター ケーブル コネクタは、元のボードと同じ物理的なピン配置と機械的構成を維持します。ケーブル接続は新しいボード上の同じコネクタ位置に再作成されます。配線の再配線や機械の配線の変更は必要ありません。
Q5: A16B-2203-0590 配線基板は、制御 PCB にアクセスせずに交換できますか?
SVM2-12/40 モジュール ハウジング内では、制御 PCB が配線基板の上部に取り付けられます。配線基板を取り外すには、まず制御 PCB を取り外して、配線基板の保持ハードウェアを露出させる必要があります。 2 つのボードはモジュール内で分離されています。 A16B-2203-0590 を交換した後、モジュールが閉じられてドライブ キャビネットに再取り付けされる前に、制御 PCB が新しい配線基板に再取り付けされます。
