| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-2202-0432 |
FANUC アルファ SPM (スピンドルパワーモジュール) は,機械ツールのメインスピンドルモーターを動かす.それはPSMとサーボモジュールと一緒にドライブキャビネットに座っています.PSMの直流バスから電力を汲み取って変頻に変換する, スピンドルモーターの変電圧交流出力
A06B-6088シリーズは,SPMの評価の幅広い範囲をカバーします.

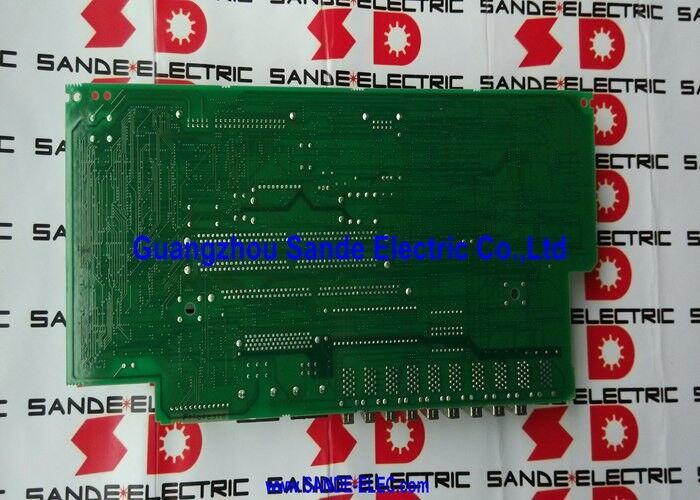

A16B-2202-0432 は,このコントロールPCB (トップカード)SPM-15からSPM-55の範囲をカバーします
| パラメータ | 価値 |
|---|---|
| 互換性のあるモジュール | SPM-15, 22, 26, 30, 45, 55 (A06B-6088) |
| モジュールシリーズ | A06B-6088 |
| DCバス入力 | 283~325VDC |
| インターフェース | タイプ1 (標準仕様) |
| スピンドル出力 | 変動周波数AC (230Vまで) |
| フィードバック | Mセンサ,MZセンサ,位置コード |
"タイプ1 (標準仕様) "という表記は,このSPMが使用するスピンドルモーターフィードバックインターフェースを識別する.
Mセンサ:FANUC アルファ スピンドルモーターの標準位置/速度センサー.速度フィードバックとスピンドル方向位置付けに使用されます.
MZセンサー:組み込みモーター配置で使用されるゼロ速/位置センサー変種.
位置コード:高解像度位置エンコーダ 軸 C のスピンドル用 糸切断,硬式タップ,同期スピンドル機能
A16B-2202-0432はこれらのフィードバックタイプを全て処理します Its feedback interface circuits read the sensor signals and use them for the closed-loop speed control algorithm — ensuring the spindle reaches and holds commanded speed precisely under varying cutting load.
18MC加工センターのSPMスピンドルアラーム:FANUC Alpha SPM-22 スピンドルモジュールは18MC加工センターで,持続的なスピンドルアラーム (SPアラームコード) を発生させ,ベースパワーPCBとドライバボードを正しくテストします.A16B-2202-0432 コントロールカードが故障として識別されています板の交換は,スピンドルの動作を回復します.
SPM-30 制御ボードの故障 16-TC ターニングセンター:高功率SPM-30スピンドルモジュールを搭載したターニングセンターは,スピンドル速度制御を失い,スピンドルはプログラムコマンドに反応せずに誤った速度で動作します.A16B-2202-0432速度制御ループ回路は,故障として識別されています同じ部品番号で交換すると SPM-30の高性能評価に関係なく 速度調整が回復します
Q1:A16B-2202-0432だけが故障した場合,SPMモジュール全体を交換せずに交換できますか?
はい.A16B-2202-0432は,モジュールハウジング内のベースパワーPCBとドライバーボードから物理的に分離された上部制御カードです.独立して取り外して交換することができます.モジュールがキャビネットから取り出されて,A16B-2202-0432は,SPM変種に応じて,モジュールの正面から,またはモジュールのカバーを外した後でアクセスできます.
Q2:A16B-2202-0432の交換は,CNCのスピンドルパラメータに影響しますか?
ノ スピンドルパラメータ (速度制限,加速率,位置コード解像度,ギア比,センサータイプ) は,SPM制御ボードではなく,CNCのメインパラメータメモリに保存されます.交換装置A16B-2202-0432を装着した後既存のスピンドルパラメータを使用して,CNCはモジュールと通信します.完全な速度範囲全体でスピンドル速度精度を検証し,完全な生産に戻る前に,固いタップまたは方向性 (使用されている場合) が正しく機能していることを確認します..
Q3: SPM モジュールで並行して表示されるA16B-2202-0432とA16B-2203-0332の違いは何ですか?
両ボードはA06B-6088シリーズSPMモジュールの内側にある.A16B-2202-0432は主制御カード (主スピンドル制御ロジックを提供する上部カード) である.A16B-2203-0332は,モジュールの内部で追加のインターフェース機能または拡張されたI/O機能を提供する追加の信号ボードです.. 両方ともより高い仕様のSPM構成で存在します. 両方とも交換が必要な場合は,両方を注文してください.
Q4:A16B-2202-0432が故障したと示すスパインドルアラームコードは?
FANUC アルファ SPM 警報がモジュールのLEDに表示される:
Q5:A06B-6088シリーズ"タイプ1"と"タイプ2"のSPMモジュールは何が違うのか?
"タイプ"の指定は,スピンドルモーターセンサーフィードバック標準を指します.タイプ1は標準のFANUC Mセンサーまたは位置コーダフィードバックを使用します.タイプ2 (また"シリーズ2"スピンドルとも呼ばれる) は,改良されたセンサータイプと更新された制御カード仕様を持つ後世代のスピンドルシステムです.. A16B-2202-0432 はタイプ 1 コントロールカードです. タイプ 2 スピンドルモーターセンサーの構成と互換性がない. 注文する前にスピンドルモジュールのタイプを名前プレートから確認してください.
