| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-1212-0220 |

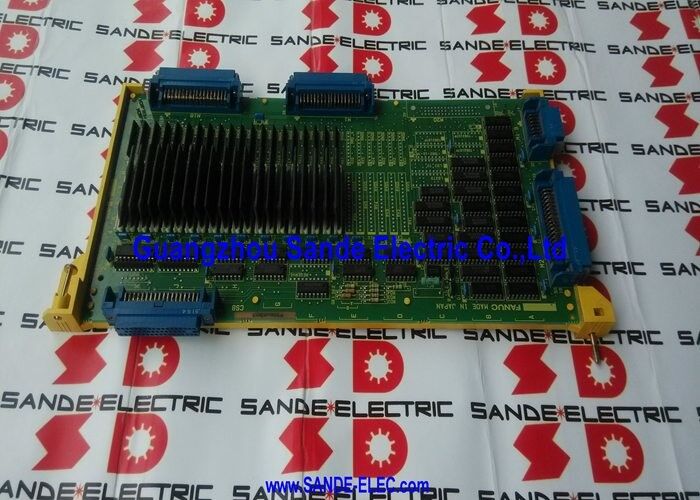

A16B-1212-0220 は、ファナックのゼロ (0) シリーズ CNC 用の C7 I/O ボードです。このシリーズは、1980 年代から 1990 年代にかけて、C、D、および F モデルのバリエーションで CNC 工作機械の世代を動かしてきた長期稼働シリーズ 0 プラットフォームです。 C7 の指定は、A16B-1212 シリーズのハイエンドにおける完全仕様の I/O 構成 (104 個のデジタル入力と 72 個のデジタル出力) を識別します。これは、Zero C 制御アーキテクチャ内で最も多くの I/O 数を備えた機械、つまり完全な ATC、パレット、補助機能 I/O を備えた複雑なマシニング センター、および複数の軸とスピンドル制御を備えたターンミル機械に適合するボードです。
このボードはマシン インターフェイスを処理します。CNC の PMC ラダー ロジックが制御する工作機械に接続されたすべてのスイッチ、センサー、リレー出力、ソレノイド バルブは、この PCB を通過します。入力は機械の物理的状態 (リミット スイッチ、ドア インターロック、センサー信号、オペレーターの押しボタン) を読み取ります。出力は機械のアクチュエーター (リレー コイル、ソレノイド バルブ、インジケーター ランプ、ATC トリガー) に指令を出します。
非表面実装構造 (SMD ではなくスルーホール コンポーネント) は、オリジナルの C シリーズ ボードの際立った物理的特性です。以前のファナック I/O ボードは表面実装ではありませんでしたが、これは修理を検討する際に関連します。スルーホール コンポーネントは、ファインピッチ SMD コンポーネントよりも手はんだ付け修理が容易です。
| パラメータ | 価値 |
|---|---|
| 部品番号 | A16B-1212-0220 |
| 理事会の指定 | C7 (フル I/O 仕様) |
| デジタル入力 | 104 |
| デジタル出力 | 72 |
| 工事 | 非表面実装（スルーホール） |
| 互換性のあるCNC | シリーズ0-C、0-D、0-F |
| マシンタイプ | 0-MC、0-TC、0-TTC、0-MD、0-TD |
| サーボインターフェース | OC/OD/OF対応 |
| シリーズ | A16B-1212 |
A16B-1212 シリーズは、FANUC Zero C、D、および F 制御世代の I/O ボードの全範囲をカバーします。シリーズ内の各バリエーションは、I/O 数と構成が異なります。
| 指定 | 入力 | 出力 |
|---|---|---|
| C7(A16B-1212-0220) | 104 | 72 |
| 下位のバリエーション | 少ない | 少ない |
C7 は、このボード ファミリの中で最も I/O 数が多い標準バリアントです。 I/O 要件が少ないマシンは、カウントの低いバリアントを使用します。 C7 は最も完全な装備を備えたマシンに対応します。
Q1: A16B-1212-0220 を使用するファナック シリーズ 0 のバリエーションはどれですか?
このボードは、複数の機械タイプにわたる FANUC シリーズ 0-C、0-D、および 0-F 制御用に設計されています。0-MC (マシニング センター)、0-TC (ターニング センター)、0-TTC (ツイン タレット ターニング センター)、0-MD (ダイレクト ドライブによるマシニング)、および 0-TD (ダイレクト ドライブによる旋削)。 OC、OD、OF スピンドルとサーボ インターフェイスもサポートします。
Q2: I/O PCB の障害はどのように診断されますか?
I/O PCB 障害は通常、特定の入力または出力が応答しなくなること、つまり特定のスイッチ信号が PMC に登録されないこと、または PMC コマンドに関係なく特定の出力がアクティブにならないこととして発生します。 CNC の I/O 診断ディスプレイ (PMC I/O モニタ) を使用した体系的なテストにより、どの特定の I/O ポイントに障害が発生したかが特定されます。障害が単一点ではなく入力または出力の大きなブロックに影響を与える場合、フィールド配線よりもボード自体が障害の原因である可能性が高くなります。
Q3: A16B-1212-0220 は修理可能ですか、それとも完全な交換が必要ですか?
スルーホール (非表面実装) 構造により、SMD ボードよりもボードレベルの修理が容易になります。一般的な故障箇所には、コネクタ接点、出力チャネルの保護ダイオード、入力チャネルのフォトカプラ IC などがあります。専門の FANUC Zero シリーズ I/O ボード修理サービスは、故障したコンポーネントを特定して交換し、テスト対象の 104/72 I/O チャネルの全数を検証します。
Q4: A16B-1212-0220 の交換には PMC の再プログラミングが必要ですか?
PMC ラダー プログラムは、I/O ボードではなく、CNC のメイン メモリに保存されます。 I/O ボードを交換しても PMC プログラムは変更されません。交換後、PMC モニタに対して各入力と出力をテストして、すべての I/O アドレスが正しく動作することを確認します。 I/O マッピングは、PMC ソフトウェアとラック内のボードの物理的な位置によって定義されます。
Q5: A16B-1212-0220 はどこから供給されていますか?
FANUC Zero シリーズ I/O ボードのアフターマーケット - FANUC シリーズ 0 CNC 専門ディーラー、ボード修理サービス、およびテスト済みの余剰サプライヤーを通じて。この世代の FANUC I/O ボードでは、修理および交換サービスが広く利用可能です。実装されているボードのラベルから A16B-1212-0220 を確認してください。 A16B-1212 シリーズの関連ボードは I/O 数が異なるため、互換性はありません。
