| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-1212-0220 |

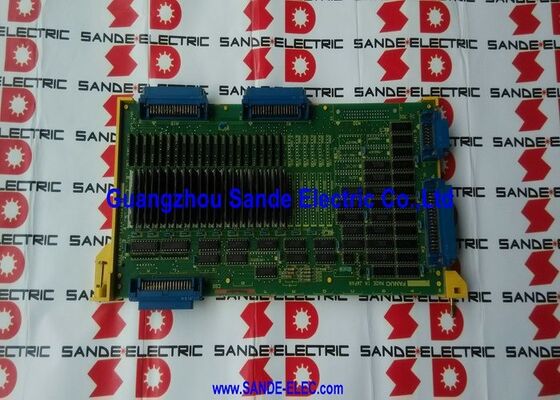

A16B-1212-0220 の信号数は、完全装備の CNC 工作機械のニーズを反映しています。一般的なマシニング センターで必要な信号をカウントします。
CNC への入力 (104 が利用可能):軸オーバートラベル リミット スイッチ (6 ～ 12)、工具長プローブ、クーラント レベル センサー、油圧スイッチ、ドアの開閉、パレットのクランプ、工具マガジン位置センサー、工具折損検出、主軸オイル レベル、安全マット センサー、軸ブレーキ解除確認、サイクル スタート/フィード ホールド ボタン、送り速度オーバーライド スイッチ ステージ、主軸速度オーバーライド スイッチ ステージ、モード セレクター スイッチ接点、補助機能完了信号 - 複雑な機械のリストは簡単に 80 ～ 100 以上に達します。入力。
CNC からの出力 (72 が利用可能):クーラントポンプリレー、高圧クーラント、油圧システムスタート、軸ブレーキリリース、ドアロック、主軸スタート方向接点、ツールマガジン前進/後退、パレットクランプ/アンクランプ、クーラントON/OFF表示灯、アラーム表示灯、サイクルアクティブランプ、主軸運転表示灯、フィードホールド表示灯、プログラム終了信号、補助Mコードリレー出力 - 複雑な機械の60～70出力は簡単です。
C7 の 104/72 の能力は、2 番目の I/O ボードを必要とせずに、複雑な CNC 工作機械を完全にカバーします。
| パラメータ | 価値 |
|---|---|
| 指定 | C7 (完全に実装されている) |
| デジタル入力 | 104 |
| デジタル出力 | 72 |
| 互換性がある | 0-C、0-D、0-F、0-Mate-C/F |
| マシンタイプ | 0-MC、0-TC、0-TTC、0-MD、0-TD |
| 工事 | 非表面実装 |

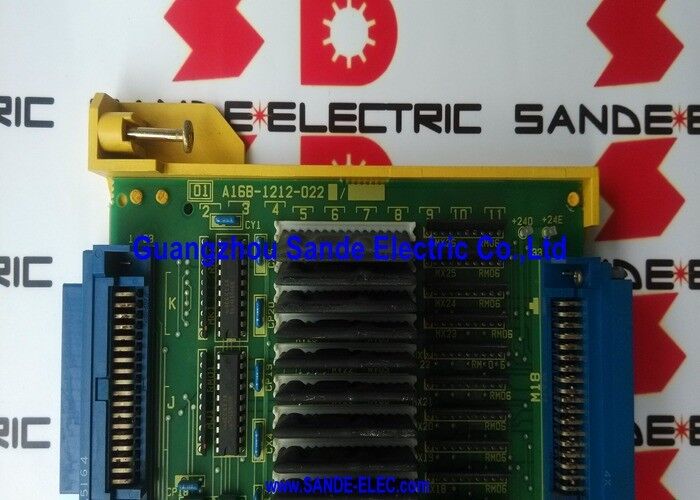

シリーズ 0-CI/O ボード ファミリ内には、A16B-1212-022x の範囲に 3 つのバリエーションが存在します。
| 部品番号 | 指定 | DI | する |
|---|---|---|---|
| A16B-1212-0220 | C7 | 104 | 72 |
| A16B-1212-0221 | C6 | 80 | 56 |
| A16B-1212-0222 | C5 | 40 | 40 |
C7 (A16B-1212-0220) は完全装備のバリアントで、すべての入出力回路が組み立てられた完全な I/O ボードです。 C6 および C5 は、必要な I/O ポイントが少ない、よりシンプルな工作機械向けに段階的に縮小されたバージョンです。
C7 を C6 または C5 に置き換えると、PMC ラダーで I/O アドレスが失われます。ラダー プログラムが見つけることを期待している信号が、より小さなボード上に存在しないだけであり、PMC アラームや不正なマシン動作が発生します。常に C7 を C7 に置き換えてください。
0-MC マシニング センター I/O 障害:FANUC 0-MC マシニング センターは、ランダムな PMC アラーム コードを生成します。一部の入力は、正しいフィールド配線が確認されているにもかかわらず、誤った状態を報告します。 A16B-1212-0220 ボードは、系統的な障害分離によって識別されます。交換すると、104/72 ポイントすべてにわたって正しい入出力動作が復元されます。
0-TC ツインタレット旋盤 I/O 構成:2 つのタレットと関連するインターロックを備えたツインタレット 0-TC 旋盤は、A16B-1212-0220 の 104/72 I/O 容量をフルに使用して、すべてのタレット位置スイッチ、油圧回路、および部品に存在するセンサーを単一のボードから管理します。
Q1: A16B-1212-0220 (C7) は CNC の外部で単独でテストできますか?
DNC エレクトロニクスは、A16B-1212-0220 などのシリーズ 0-CI/O ボード用の専用 I/O ボード テスト リグを構築しています。これにより、104/72 I/O ボードの分離テストが技術的に可能であることが確認されました。社内テストの場合、ボードには適切な電源、I/O アドレス信号、およびテスト刺激配線が必要です。通常、完全なテスト装置は標準的な機械工場では入手できません。専門サプライヤーによる交換サービスが現実的な代替手段です。
Q2: A16B-1212-0220 の出力端子にはどのような信号が接続されますか?
ボードのデジタル出力は、リレー接点またはトランジスタ出力を介して機械デバイスを駆動します。一般的な接続には、冷却ポンプ モーター スターター、ソレノイド バルブ コイル、インジケータ ランプ回路、ドア ロック ソレノイド、および補助機械への信号出力が含まれます。各出力回路には、シリーズ 0-C ハードウェア マニュアルで定義されている最大電圧および電流定格があります。出力定格を超えると、ボード上のトランジスタまたはリレーに障害が発生します。外部デバイスを接続する前に、必ず負荷仕様を確認してください。
Q3: 0-MC と 0-TC が両方とも A16B-1212-0220 を使用する場合、アプリケーションの違いは何ですか?
0-MC (マシニング センター) と 0-TC (ターニング センター) はどちらも同じ A16B-1212-0220 ボードを使用しますが、PMC ラダー プログラムは 104/72 I/O ポイントを異なる方法で使用します。 0-MC では、多くの入出力が工具交換、パレット処理、および主軸の向き専用になっています。 0-TC では、同じ I/O アドレスがチャッキング、心押し台、およびバー送り機能を制御します。ボードのハードウェアは同一です。PMC プログラムが機能の割り当てを決定します。
Q4: A16B-1212-0220は修理可能ですか?
DNC Electronics は、A16B-1212-0220 の交換、修理、およびテスト サービスを明示的に提供しており、0 シリーズ I/O ボード用のカスタム テスト リグがあることに注意してください。このボードは非表面実装構造のため、資格のある技術者であればコンポーネント レベルに簡単にアクセスできるため、修理が可能です。一般的な故障モード (出力トランジスタの破損、入力フォトカプラの故障、電源コンポーネントの故障) は、コンポーネント レベルで修理可能です。
Q5: A16B-1212-0220 の I/O ポイントのアドレスは PMC でどのように定義されますか?
A16B-1212-0220 の I/O アドレス割り当ては、シリーズ 0-C CNC のシステム パラメータ設定、具体的には物理ボード スロットを PMC I/O アドレスにマッピングする I/O 構成パラメータによって定義されます。これらのパラメータは、どの PMC アドレスがボード上のどの物理入力または出力端子に対応するかを定義します。交換用ボードを取り付けた後は、ボードが元のスロットとは異なる物理スロットに取り付けられない限り、アドレスを再構成する必要はありません。
