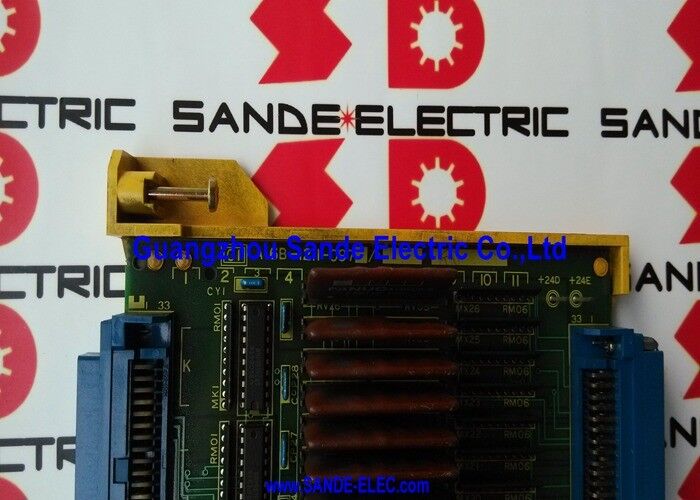

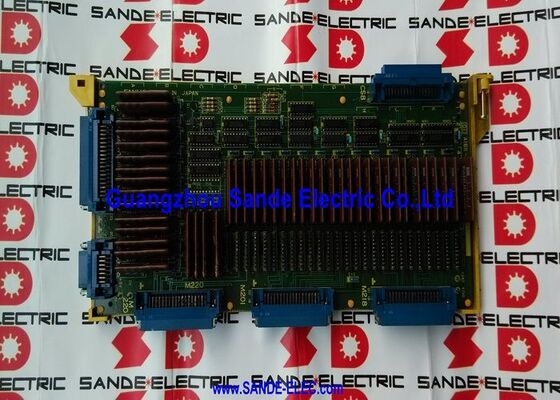

A16B-1211-0970 A16B-1211-O97O A16B12110970 サーキットボード

A16B-1211-0970 FANUCシリーズ 0-Cゼロコントロール E3 I/O PCB 104 DI / 72 DO / 0-MC / 0-TC / 0-MD / 0-TD

ゼロコントロール E3 最完備のI/Oボード

FANUCシリーズ0-C (Zero C,またはF0C) I/Oボードファミリーは,A16B-1211-097x範囲内の異なるI/O容量レベルを識別するためにE指定を使用します.

E3指定号 A16B-1211-0970 は満載のボードである.すべての104の入力チャネルと72の出力チャネルが組み立てられ,アクティブである.E2 と E1 バリエントは,より少ないI/O ポイントが必要であるより単純な機械ツールの回路を徐々に少なくしています..

0-Cシリーズ機械加工・ターニングセンターには,完全に装備された操作パネル,自動ツール交換機,パレットシステム,水力回路,E3配置では,チャネルが尽きることなく,必要なI/Oの総数を提供します..

基本規格

PMC の 梯子 統合 E3 ボード の 機能

A16B-1211-0970は,シリーズ0-C CNCのPMC (プログラム可能なマシンコントローラー) の梯子論理に接続する.梯子プログラムは,スキャンサイクルごとに104の入力状態をすべて読み,72の出力に書き込みます.

E3ボードブリッジ:

• 機械のフィールド配線 (スイッチ,センサー,アクチュエーター)
• CNCのPMC内部バス

A16B-1211-0970が故障すると,PMCはマシンフィールドデバイスとの通信を失います.マシンシーケンス停止機械のアクチュエータを制御できないCNCは通常,E3ボードのアドレス範囲に固有の I/Oリンクアラームを生成します.

応用シナリオ

0-MC加工センターのI/O障害:FANUC 0-MC加工センターは,ツール交換器とパレット機能に影響を与えるランダムPMCアラームを開発する.メイン軸機能は正常のままである. A16B-1211-0970 E3ボードが故障源であると特定される.交換は完全な 104/72 I/O 通信を回復します.

0-TCターニングセンター 複雑な自動化:0-TCターニングセンターは,バーフィッダー,水力チャック,尾筋を備えて,利用可能な104のインプットのうち90と72のアウトプットのうち65を使用します.この信号の負荷を快適に収容.

よくある質問

Q1: E3 (A16B-1211-0970) と E2 (A16B-1211-0971) の違いは何ですか?

E3は104DI / 72DOで満載したボードである.E2 (A16B-1211-0971) には I/O回路が少なく,よりシンプルな機械ツールのための小さなDI/DO補完板がある.E3とE2は,シリーズ0-C CNCの同じ物理スロットにサービスを提供していますが,I/Oアドレスの可用性に影響を及ぼさずに交換することはできません.機械のPMCプログラムが 73 〜 104 DI または 57 〜 72 DO の範囲の入力または出力を扱う場合,これらの信号は E2 交換装置には存在しない.

Q2:A16B-1211-0970の置き換えには PMC プログラムの変更が必要ですか?

PMCプログラムでは I/O アドレスを使いますが ハードウェアボードの アイデンティティではありませんA16B-1211-0970を同じアドレス構成の同一のE3ボードに置き換えると,PMCプログラム変更なしに完全なPMC I/O通信が回復します既存の梯子プログラムでは,新しいボードの同じ104/72のI/Oポイントを扱っています.

Q3:E3ボードの出力回路はトランジスタ型かリレー型か?

0-Cシリーズ I/Oボードは,トランジスタ出力回路 (シンクタイプ) ではなく機械的なリレーコンタクトを使用する.トランジスタ出力には,磨損する動く部品がなく,リレーよりも高いサイクル速度で切り替えることができる.彼らはリレーコイルを制御するために適していますしかし,電源電圧の負荷を切り替えるには外部リレーコンタクトが必要です.機械の電気ドキュメントから出力タイプと負荷要件を検証する.

Q4:A16B-1211-0970を指す PMC 警報コードの範囲は?

E3ボードの故障時に発生する I/Oアラームには,通常,ボードに割り当てられた I/Oリンク通信アドレス範囲に関連する PMCアラームコードが含まれます.特定のアラームコードは,FANUCシリーズ0-C PMCのメンテナンスマニュアルとハードウェア接続マニュアルに記載されています.. CNCのI/O配置でE3ボードのコネクタセット (M186,M196,M201,M218,M220) に割り当てられた特定のI/Oアドレスブロックを指すアラームは,このボードに欠陥を絞ります.
