| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-1200-0720 |

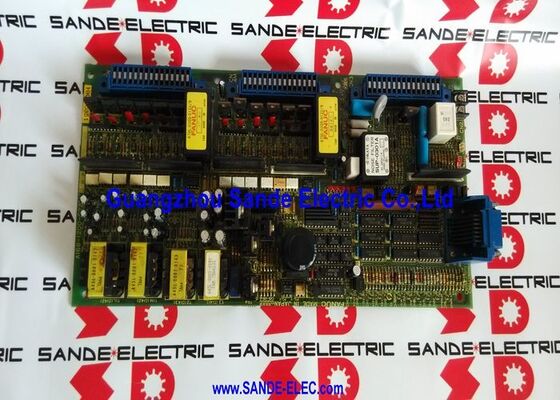

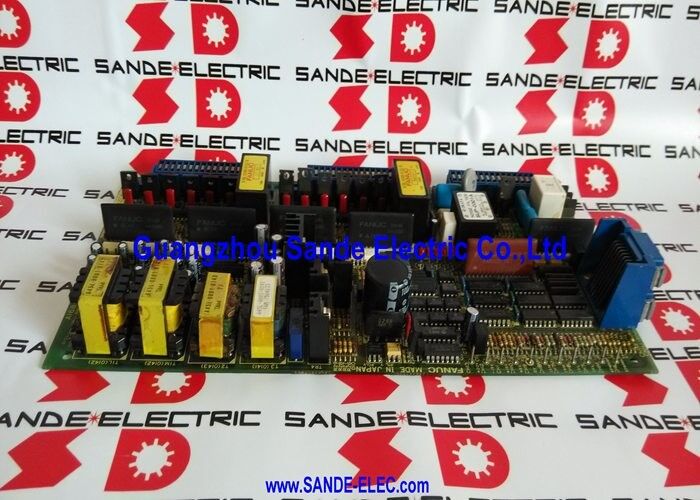

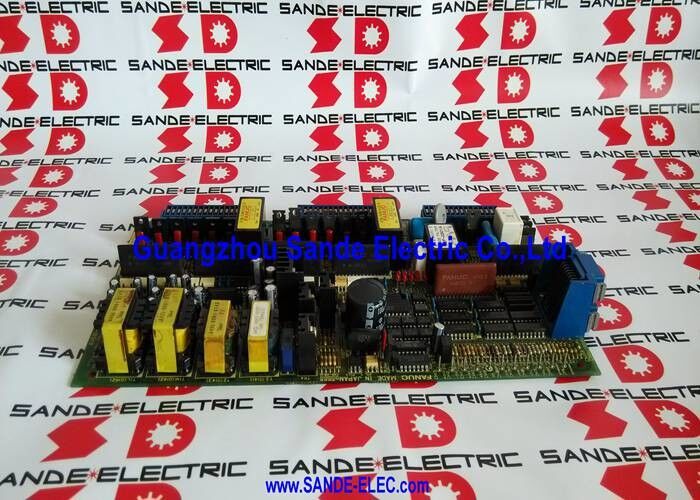

A16B-1200-0720 は、ファナック A16B-1200 シリーズの 2 軸サーボ ドライブ制御 PCB で、CNC 工作機械の S シリーズ AC サーボ ドライブ システム用に設計されています。 S シリーズ サーボ ドライブ アーキテクチャでは、サーボ ドライブ モジュールは、接続されたサーボ軸の閉ループ電流および位置制御を処理します。 A16B-1200-0720 は、L 軸と M 軸の 2 つの軸を 1 つのボードから同時に制御し、ドライブ モジュール内で同期した 2 軸の動作を可能にします。
S シリーズは、Alpha シリーズに先立つファナックのアナログ インターフェイス サーボ ドライブ世代です。 S シリーズ サーボ ドライブで構築されたマシンは、引き続き生産サービスで使用されます。 A16B-1200-0720 は、6058 サーボ ドライブ アセンブリ内の制御 PCB コンポーネントです。ドライブ ユニット全体ではなく、特にこのボードを特定して交換することが、制御カードが障害原因である S シリーズ ドライブ障害のコンポーネント レベルの修理パスです。
| パラメータ | 価値 |
|---|---|
| 部品番号 | A16B-1200-0720 |
| シリーズ | A16B-1200 |
| タイプ | 2軸サーボドライブ制御PCB |
| 応用 | SシリーズACサーボ、6058ドライブモジュール |
| 軸 | 2(L軸+M軸) |
| ドライブのアーキテクチャ | Sシリーズ（アナログインターフェース） |
| 起源 | 日本 |
6058 サーボ ドライブ モジュールは、A16B-1200-0720 制御 PCB を内部コンポーネントとして備えた完全なユニットです。サーボ ドライブの障害が制御 PCB に起因するのか、パワー ステージに起因するのかを特定することで、ボード レベルの修理が適切な方法であるかどうかが決まります。
通常、制御カードの障害により、ボードによって制御されるすべての軸で同時にアラーム コードが生成されます。L 軸および M 軸のアラームが、正常であることが確認されたモーターおよびケーブルとともに表示される場合、A16B-1200-0720 が主に疑われます。パワーステージの故障は、影響を受ける回路に特有の過電流、欠相、またはトランジスタのアラームを生成します。通常は、単一軸または負荷依存の故障として発生します。
ご注文前に、取り付けられているボードのラベルで正確な部品番号をご確認ください。隣接する A16B-1200 バリアントは、S シリーズ ファミリ内の異なる軸数とドライブ構成に対応します。
Q1: A16B-1200-0720 を使用するファナック CNC の世代は何ですか?
A16B-1200 シリーズ サーボ制御 PCB は、Alpha シリーズの前の世代であるファナックの S シリーズ サーボ ドライブ プラットフォームに関連付けられています。 S シリーズ サーボ ドライブは、アナログ PWM インターフェイスを使用して、FANUC シリーズ 0、3、5、6、および 10/11/12 CNC 制御とインターフェイス接続されています。このボードを指定する前に、マシンのマニュアルで CNC とドライブの世代を確認してください。
Q2: A16B-1200-0720 は設置前にテストできますか?
サーボ ドライブ制御 PCB の機能検証には、モーター負荷の下で完全なドライブ モジュールを実行する必要があります。この状態は、完全なドライブ アセンブリと接続されたモーターなしでは再現できません。ドナーマシンのテストで良好であることが確認されたボードが最も信頼性の高い検証方法です。負荷なしのベンチ電源投入テストでは、基本的な障害が発生せずにボードに電源が投入されることのみが確認されます。
Q3: A16B-1200-0720 の故障を示すアラームは何ですか?
L 軸と M 軸 (このボードによって制御される 2 つの軸) の両方で同時にアラームが発生し、正常なモーターとケーブルが制御 PCB を指していることが確認されています。ドライブ配線とモーターが正常であることが確認された場合、起動時の VRDY (速度準備完了) 障害やサーボ通信障害を示すアラーム コードも制御カードを示しています。
Q4: A16B-1200-0720 には、一致させる必要があるスイッチまたはジャンパ設定がありますか?
A16B-1200 シリーズのサーボ ドライブ制御 PCB には、軸インターフェイス パラメータの構成スイッチが搭載されている場合があります。元の基板を取り外す前に、すべてのスイッチの位置を写真または記録してください。交換用ボードは同じように構成する必要があります。スイッチ設定が正しくないと、軸アラームが発生したり、CNC のプログラムされたモーション パラメータと一致しない誤ったドライブ動作が発生したりします。
Q5: A16B-1200-0720 はどこで製造されていますか?
FANUC S シリーズ サーボ ドライブのアフターマーケットを通じて、ファナック コンポーネント ディーラー、産業用 CNC 修理専門家、テスト済みの余剰サプライヤーが対象となります。具体的には、取り付けられているボードのラベルから A16B-1200-0720 を確認してください。 A16B-1200 ファミリには複数のバリアントが含まれています。 -0720 接尾辞は、6058 ドライブ モジュールの特定の 2 軸構成を識別します。
