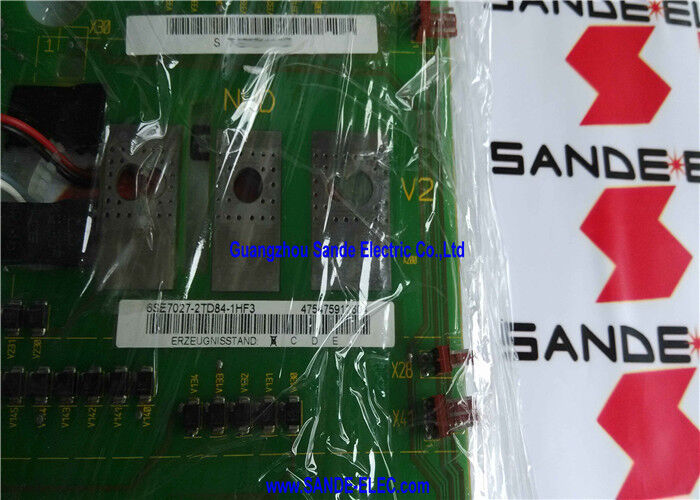

シメンス シモベルト マスタードライブ パワーコントローラ 510VDC-620VDC 6SE7027-2TD84-1HF3

6SE7027-2TD84-1HF3 | Siemens SIMOVERT MASTERDRIVES PEU パワー コントローラー モジュール — 72A / 510 ～ 620V DC / 1.5 kg / ベース ドライブ

72A の PEU — TD84 電圧クラス

6SE7027-2TD84-1HF3 は、72A / 510 ～ 620V DC クラスの SIMOVERT MASTERDRIVES ドライブ用の PEU (パワー エレクトロニクス ユニット) であり、TD84 電圧指定によって識別されます。確認済みの DC バス仕様 (510 ～ 620V DC) により、この PEU は MASTERDRIVES の標準インバータ電圧クラスに分類されます。

MASTERDRIVES PEU ファミリ内では、72A 定格がさまざまな電圧クラスのバリエーションで共有されています。

• 6SE7027-2ED84-1HF5:PEU 72A（380 ～ 460V AC 入力クラス）
• 6SE7027-2TD84-1HF3:TD84 電圧クラスの PEU 72A (510 ～ 620V DC バス)

どちらも 72A 定格の MASTERDRIVES ドライブに対応しますが、TD84 と ED84 の指定により異なるドライブのバリエーションが識別されるため、取り付けられているドライブの銘板から正しい PEU を確認することが不可欠です。

主な仕様

MASTERDRIVES コンテキストの 72A

72A の出力電流で、6SE7027-2TD84-1HF3 PEU はミッドレンジ MASTERDRIVES アプリケーションに役立ちます。

72A / 380 ～ 460V AC でのモーター出力:約 37 ～ 45kW の三相モーター出力。このクラスは、37 ～ 55kW の範囲の大型産業用ファン、重量ポンプ、コンベア、工作機械のメイン ドライブをカバーします。

TD84 クラスの隣接する PEU 評価:TD84 電圧クラスの MASTERDRIVES PEU ファミリには、47A (6SE7024-7TD84-1HF3) も含まれています。この 47A バリアントは、同じ電圧クラスの小型モータに対応しており、隣接する eBay およびマーケットプレイスのリストから確認されています。

アプリケーションシナリオ

MASTERDRIVES パワーステージ障害 - TD84 クラス:72A TD84 クラスの SIMOVERT MASTERDRIVES ドライブは、IGBT 障害、DC バス過電圧、またはゲート ドライブ障害などのパワーステージ アラームを生成します。コントロール ユニットが正常であることが確認されました。 6SE7027-2TD84-1HF3 が交換され、完全なインバーター電力段が復元されます。

ベースドライブ構成の拡張:MASTERDRIVES ベース ドライブにオプション モジュールを取り付ける施設は、インストールされている PEU が 6SE7027-2TD84-1HF3 であることを確認してから続行します。つまり、通信またはブレーキ オプションを追加する前にベース ドライブ ハードウェアを確認します。

よくある質問

Q1: 6SE7027-2TD84-1HF3 と 6SE7027-2ED84-1HF5 の違いは何ですか? どちらも 72A PEU モジュールですか?

どちらも MASTERDRIVES 用の 72A PEU パワー エレクトロニクス ユニットですが、異なる電圧クラスのドライブ バリアントに対応します。TD84 および ED84 の指定は、MASTERDRIVES 範囲内の異なる AC 入力電源構成を識別します。間違った PEU バージョンを取り付けると、ドライブのコントロール ユニットとの互換性がなくなる可能性があるため、注文する前に、取り付けられているドライブの銘板でどの電圧クラス (TD84 または ED84) が適用されるかを必ず確認してください。

Q2: 6SE7027-2TD84-1HF3 の「ベースドライブ」とは何を意味しますか?また、追加可能なオプションは何ですか?

Base Drive の指定は、この PEU が基本的なインバータ機能、つまり MASTERDRIVES 制御ユニットからのモータ速度とトルク制御を提供することを示します。オプションの拡張機能には、抵抗ブレーキによる急減速用のブレーキ ユニット、PROFIBUS または DeviceNet 通信ボード、エンコーダ フィードバック モジュール、特殊な制御機能用のテクノロジ オプション ボードが含まれます。これらのオプションは、ベース PEU とは別にドライブ システムに追加されます。

Q3: 6SE7027-2TD84-1HF3 PEU 障害を示す MASTERDRIVES 障害コードはどれですか?

PEU 障害により、パワーステージ アラーム コード (F001 (過電流)、F002 (過電圧)、F006 (IGBT 障害)、または F026 (ゲート ユニット障害) が生成され、ドライブのオペレータ パネルまたはパラメータ化ユニットに表示されます。これらは、制御ユニットや通信の障害ではなく、電源ハードウェアの障害を示しています。 PEU を取り外す前に障害コード カテゴリを確認してください。制御ユニットの障害はさまざまなアラーム パターンを生成し、PEU ではなく制御モジュールを交換することで対処できます。

Q4: 6SE7027-2TD84-1HF3 を交換した後、ドライブのパラメータは影響を受けますか?

いいえ。ドライブのパラメータは、PEU 電源ハードウェアではなく、MASTERDRIVES コントロール ユニットに保存されます。 PEU を交換しても、保存されているモーター データ、速度制限、ランプ時間、制御ループの調整には影響しません。交換品を取り付け、物理的な取り付けが完了したら、ドライブの電源を入れ、モーターを有効にする前にセルフテストに合格することを確認します。

Q5: 6SE7027-2TD84-1HF3 を交換する場合、どのような安全上の注意が適用されますか?

MASTERDRIVES ユニットへの主電源を隔離してロックアウトします。 72A PEU の DC バス コンデンサは、主電源を取り外した後も、危険な電圧 (510 ～ 620V DC 範囲) を長期間保持します。 MASTERDRIVES メンテナンス マニュアルのコンデンサ放電待機手順に従い、PEU にアクセスする前に、校正済みの電圧計でバス電圧が 50V 未満であることを確認してください。 1.5 kg の PEU は慎重に取り扱う必要があります。モジュールの取り外しと取り付けの際は両手を使用してください。
