シーメンス 6RY1703-0AA00 | SIMOREG DC-MASTER 6RA70 CUD1 電子制御基板 — C98043-A7001-L1

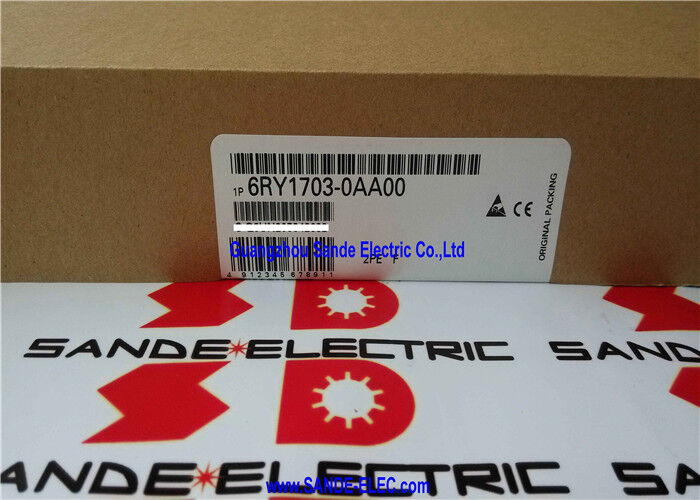

部品番号: 6RY1703-0AA00

内部コンポーネント指定: C98043-A7001-L1

メーカー: Siemens AG (ドイツ)

製品タイプ: CUD1 — クローズドループ制御基板 (電子制御 / マイクロ基板)

概要

6RY1703-0AA00 は、すべての Siemens SIMOREG DC-MASTER 6RA70 DC ドライブの中心となるメインデジタル制御基板である CUD1 (Control Unit Digital 1) 基板の市場注文番号です。内部コンポーネントラベル指定 C98043-A7001-L1 は、これを CUD1 の L1 シリーズバージョンとして識別します。

CUD1 は SIMOREG 6RA70 の頭脳です。この基板上の 2 つのマイクロプロセッサが、ドライブのすべてのクローズドループ制御機能を実行します。すなわち、電機子電流レギュレーションループ、速度制御ループ、界磁弱化特性、ランプ機能ジェネレータ、および保護監視アルゴリズムです。この基板には、ドライブの完全なパラメータセットも格納されており、コミッショニング用の DriveMonitor シリアルインターフェイスを処理し、拡張スロットにプラグインされたオプション基板を介したフィールドバス通信を管理します。

6RA70 プラットフォームは、電子機器を 3 つの主要な基板に分割しています。CUD1 (この基板 — 制御)、PIB/C98043-A7002 (電源インターフェイス — サイリスタ点火)、および FSB/C98043-A7004 (界磁電源) です。CUD1 はドライブパラメータを格納する唯一の基板です。CUD1 を交換する場合、ドライブのパラメータセットは、文書化されたバックアップから再入力する必要があります — 他の 2 つの基板には構成データは格納されていません。

L1 指定は、最も初期の CUD1 設計世代を識別します。C98043-A7001-L1 を持つドライブは、生産状態 A1 または A2 として識別されます。これらのドライブは、ソフトウェアバージョン 1.xx および 2.xx のみを受け入れます。後続のドライブ (生産状態 A3 以上) は、L2 基板を使用し、ソフトウェアバージョン 3.xx 以上を実行します。このハードウェア/ソフトウェアの互換性関係は尊重する必要があります — 不適切なソフトウェアバージョンをロードすると、CUD1 が破損します。

主な仕様

パラメータ格納とドライブコミッショニング

CUD1 は、ドライブの動作を定義する完全なパラメータセットを格納します。モーターデータ、クローズドループレギュレータゲイン、ランプ時間、I/O 構成、設定値ソース、および保護しきい値です。この構成データはすべて CUD1 に reside します — ドライブの他のどの基板にもありません。

CUD1 を交換する場合、パラメータバックアップは不可欠です。文書化されたバックアップがない場合、ドライブは完全な再コミッショニングが必要です。モーターデータの再入力、レギュレータ自動調整、I/O 再構成、およびすべての保護設定の検証です。生産環境では、これは長いダウンタイムを意味する可能性があります。

DriveMonitor — 6RA70 用のシーメンスの PC ベースコミッショニングツール — は、完全なパラメータセットを PC ファイルにダウンロードできます。SIMOREG 6RA70 ドライブを持つすべてのサイトは、基板の故障が予測されているかどうかにかかわらず、標準的なメンテナンスプラクティスとして、各ドライブの最新の DriveMonitor パラメータバックアップを持つ必要があります。

L1 vs L2 基板の互換性

C98043-A7001-L1 (6RY1703-0AA00) は、生産状態 A1 および A2 ドライブに対応します。これらのドライブは、定格プレートから識別できます。交換品を入手する際は、交換基板の L シリーズが、取り付けられているドライブの生産状態と一致することを確認することが必須です。

L1/A1-A2 ドライブに L2 基板をインストールする (またはその逆) と、互換性のないハードウェア/ソフトウェアの組み合わせが発生し、ドライブが動作しなくなります。この不一致は、電源投入時に明らかになります — ドライブは正しく初期化されません。

よくある質問

Q1: SIMOREG 6RA70 は、電源投入ごとに F063 (RAM エラー) または F064 (ROM エラー) を表示し、操作を妨げます。CUD1 (6RY1703-0AA00) が原因である可能性が高いですか？

電源投入時の F063 および F064 は、CUD1 の内部 RAM または ROM コンポーネントのメモリ障害を示しています — これらのコンポーネントは CUD1 基板自体にあります。確認されたメモリ障害は、CUD1 が故障したことを意味し、交換する必要があります。注文する前に、ドライブの定格プレートから生産状態を確認し、交換品が L1 シリーズであることを確認してください。

Q2: 6RY1703-0AA00 は 2007 年に生産終了しました。まだ入手可能ですか？

専門的な産業用 DC ドライブのアフターマーケットには、このシリーズのテスト済み CUD1 基板があります。交換プログラム — 不良基板を返品して、テスト済みのユニットへのクレジットにする — は、DC ドライブ修理の専門家によく見られます。購入前に、入手した基板の L シリーズが L1 の要件と一致することを確認してください。

Q3: 故障した CUD1 にパラメータバックアップがありません。再コミッショニングの手順は？

完全な再コミッショニングが必要です。モーター銘板データ入力 (電機子抵抗、インダクタンス、定格電流、速度)、レギュレータ自動調整 (電流および速度ループ)、I/O および設定値構成、および保護しきい値検証です。シーメンスの SIMOREG 6RA70 コミッショニングガイド (Siemens Industry Support 経由で入手可能) に手順が詳述されています。開始パラメータセットがないドライブの場合、少なくとも 1 日全体を確保してください。

Q4: L1 が利用できない場合、C98043-A7001-L2 基板 (6RY1703-0AA01) を使用できますか？

いいえ — L2 基板は、生産状態 A3 以降のドライブ用に設計されており、ソフトウェアバージョン 3.xx が必要です。L1/A1-A2 ドライブに L2 ハードウェアを L1 互換ソフトウェアと共にインストールすると、互換性のない組み合わせが発生します。ドライブは正しく機能しません。L1 基板が利用できない場合、CUD1 全世代のハードウェアおよびソフトウェアアップグレードパス (適切なソフトウェアを備えた L2 への変換) が、専門的な DC ドライブサポートでオプションになる可能性がありますが、慎重な計画が必要であり、単純な基板交換ではありません。

Q5: 6RA70 プラットフォームは古くなっています。CUD1 が入手できない場合、最新の移行パスはありますか？

SINAMICS DCM (DC Master) は、シーメンスの現在の DC コンバータプラットフォームであり、SIMOREG 6RA70 の直接の後継機です。6RA70 から SINAMICS DCM への移行は、既存の DC モーターを維持します — コンバータ電子機器のみが交換されます。DCM は同じ電力範囲をカバーし、6RA70 のシリアル/フィールドバスアーキテクチャではなく PROFIBUS/PROFINET を使用します。CUD1 の入手が信頼できなくなったサイトでは、SINAMICS DCM への計画的な移行が長期的なソリューションです。
