| 起源の場所 | 中国 |
| ブランド名 | JTEKT |
| 証明 | CE RoHS |
| モデル番号 | TRD-N200-RZ |

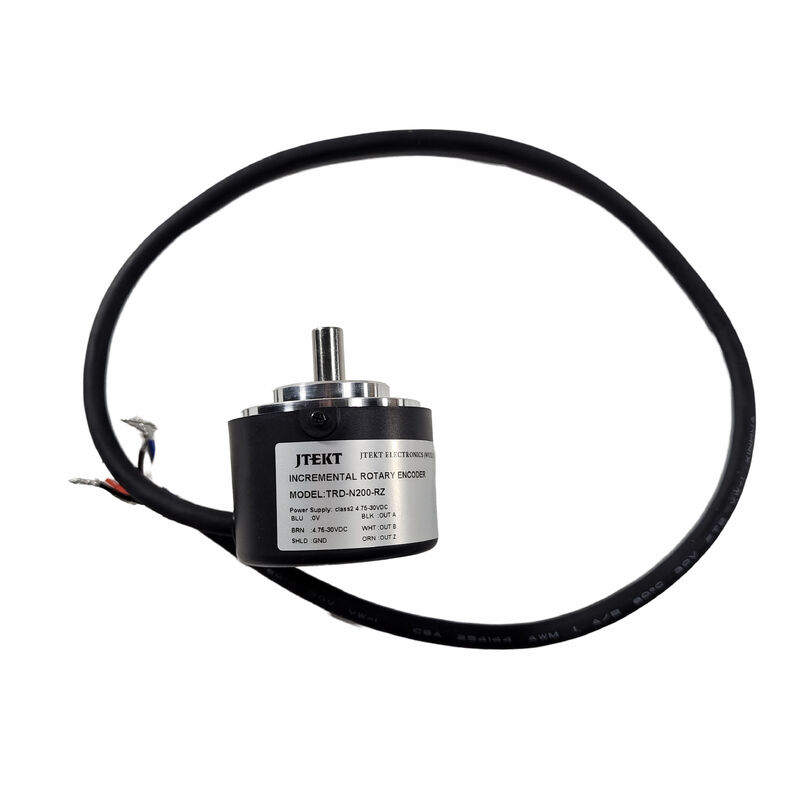

JTEKT TRD-N200-RZは、産業用途の位置および速度フィードバック用に設計されたインクリメンタルロータリーエンコーダです。シャフトの回転を電気パルス信号に変換し、制御システムが回転運動を監視し、速度を計算できるようにします。
コンパクトな筐体は、取り付けスペースが限られた機械への取り付けをサポートします。このエンコーダは、自動化された機器や産業用ドライブシステムにおけるモーションモニタリングに適しています。
位置および速度フィードバック用のインクリメンタルロータリーエンコーダ
1回転あたり200パルス
ダイレクトアクションの原点信号を備えた2相出力
トーテムポール出力構成
広いDC電源電圧範囲
産業用機械向けのコンパクト設計
機械的結合用のソリッドシャフト
| パラメータ | 仕様 |
|---|---|
| ブランド | JTEKT |
| モデル | TRD-N200-RZ |
| 製品タイプ | インクリメンタルロータリーエンコーダ |
| 分解能 | 200 P/R |
| 出力信号 | 2相 + 原点 |
| 出力タイプ | トーテムポール |
| 電源電圧 | 4.75～30 V DC |
| 筐体径 | 50 mm |
| 筐体奥行 | 35 mm |
| シャフト径 | 8 mm |
TRD-N200-RZは、以下を含む回転フィードバックを必要とする産業機器で使用できます。
自動生産機械
コンベアおよびマテリアルハンドリングシステム
包装機器
モーター速度監視
位置決めおよびインデックス機構
産業用モーションコントロールシステム
Q1: JTEKT TRD-N200-RZは何に使用されますか？
位置および速度監視用のインクリメンタルロータリーフィードバックを提供します。
Q2: 分解能はどのくらいですか？
エンコーダは1回転あたり200パルスを提供します。
Q3: 必要な電源電圧は？
指定された電源範囲は4.75～30 V DCです。
Q4: どのような種類の出力を使用しますか？
原点出力とトーテムポールインターフェースを備えた2相信号を使用します。
